9
F

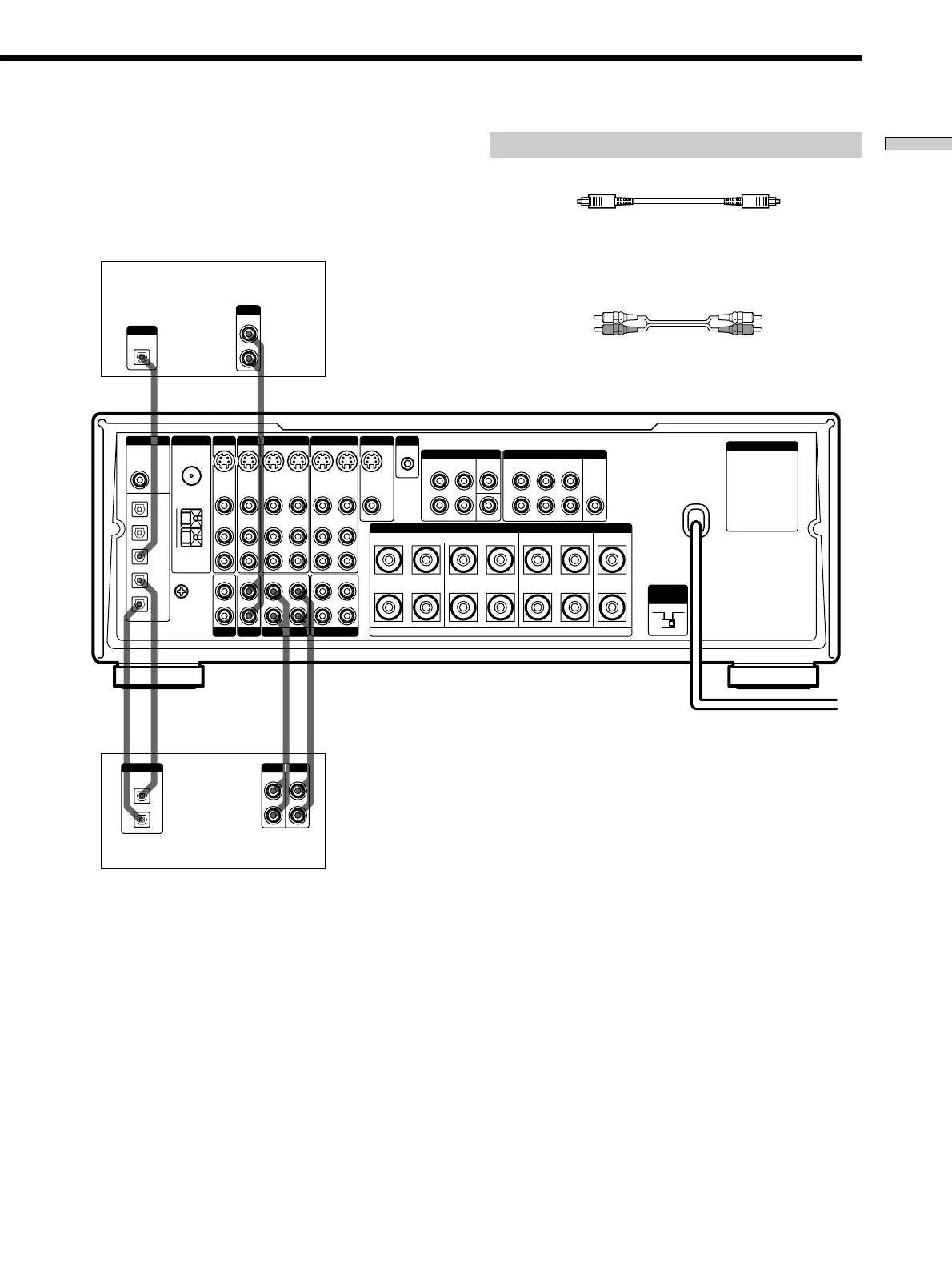

Raccordement des appareils
Lecteur CD
Reliez la prise de sortie numérique de votre platine MD
ou DAT à la prise d’entrée numérique de l’ampli-tuner et
la prise d’entrée numérique de la platine MD ou DAT à la
prise de sortie numérique de l’ampli-tuner. Ces liaisons
vous permettent d’effectuer des enregistrements
numériques de CD et d’émissions de télévision.
Cordons nécessaires
Cordons numériques optiques (non fournis)
Cordons audio (non fournis)
Lorsque vous raccordez des appareils, veillez à insérer les fiches
dans les prises de même couleur.
Noir Noir
Rouge (D)
Blanc (G)
Rouge (D)
Blanc (G)
Remarques
• Notez que vous ne pouvez pas effectuer d’enregistrement numérique d’un signal numérique surround multicanaux.
• Cet appareil est compatible avec les fréquences d’échantillonnage de 32 kHz, 44,1 kHz et 48 kHz. Il n’est pas compatible avec les
fréquences d’échantillonnage de 96 kHz.
• Il n’est pas possible d’enregistrer des signaux analogiques sur TAPE et VIDEO avec des liaisons numériques seulement. Veillez à relier
vos appareils numériques analogiquement et numériquement.
Platine MD ou DAT
R
LINE
OUTPUT
L
DIGITAL
OPTICAL
OUTPUT
DIGITAL
OUT
OPTICAL
IN
IN OUT
LINE
L
R
LINE
INPUT OUTPUT
ç
ç
IN OUT
ç
ç
+
–
RLR LRL
SPEAKERS
IMPEDANCE USE 4–16Ω
CENTERREARFRONTBA
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
S-VIDEO
OUT
VIDEO
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
DVD IN OPT
DVD IN
COAXIAL
S-VIDEO
IN
VIDEO
IN
L
R
REC OUT
SIGNAL GND
AM
AUDIO
IN
L
R
L
R
AUDIO
OUT
AUDIO
IN
AUDIO
OUT
AUDIO
IN
CTRL A1
FRONT REAR WOOFER CENTER
y
y
ANTENNA
TAPE
VIDEO 2
TV/LD DVD
S-LINK
S-VIDEO
IN
VIDEO
AUDIO
IN
DIGITAL
VIDEO 1 MONITOR
PRE OUT
AC OUTLET
IN
PHONO
IN
CD
IN REC OUT
MD/DAT
FM
75Ω
COAXIAL
TV/LD IN OPT
CD IN OPT
MD/DAT OUT OPT
MD/DAT IN OPT
4 Ω 8 Ω
IMPEDANCE
SELECTOR
L
R
FRONT REAR CENTER
5.1 INPUT
WOOFER
