Anslutningarna
Kablarna som krävs
Optisk, digital kabel (tillval)
Ljudkablar (tillval)
Anslut de kodfärgade kontakterna till de in/utgångar som
kodats med samma färg.

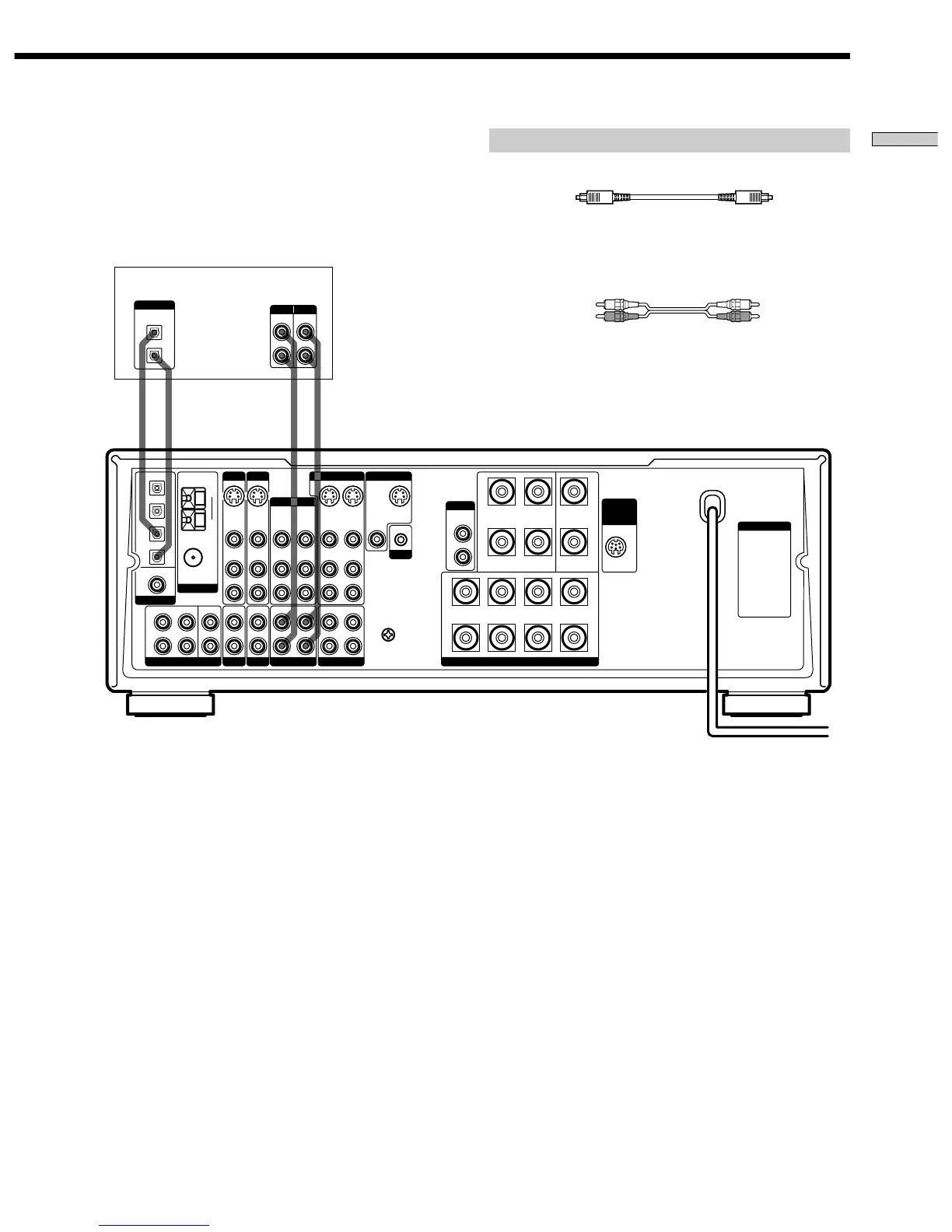

Anslut den digitala utgången på en MD-spelare eller ett
DAT-däck till den digitala ingången på denna receiver och
den digitala ingången på MD-spelaren/DAT-däcket till
den digitala utgången på denna receiver. Det möjliggör
digital inspelning av ljudet från ansluten DVD-spelare
(eller laserskivspelare) och av digitala tv-sändningar.
Svart Svart
OBS!
• Observera att det digitala, akustiska flerkanals bioljudet inte kan spelas in digitalt.
• Digital inspelning av CD-musik: direktanslut den digitala utgången på en CD-spelare till den digitala ingången på en MD-spelare/ett
DAT-däck. Vi hänvisar till bruksanvisningen som levereras med CD-spelaren angående detaljer.
• Denna receiver är kompatibel med samplingsfrekvenserna 32 kHz, 44,1 kHz och 48 kHz. Den är inte kompatibel med
samplingsfrekvensen 96 kHz.
• Det är inte möjligt att spela in analogt via utgångarna TAPE and VIDEO när anslutningarna görs endast via de digitala in/utgångarna.
Anslut de digitala produkterna både till de analoga och digitala in/utgångarna.
MD-spelare eller DAT-däck
Vit (vänster) Vit (vänster)
Röd (höger) Röd (höger)
DIGITAL
OUT
OPTICAL
IN
IN OUT
