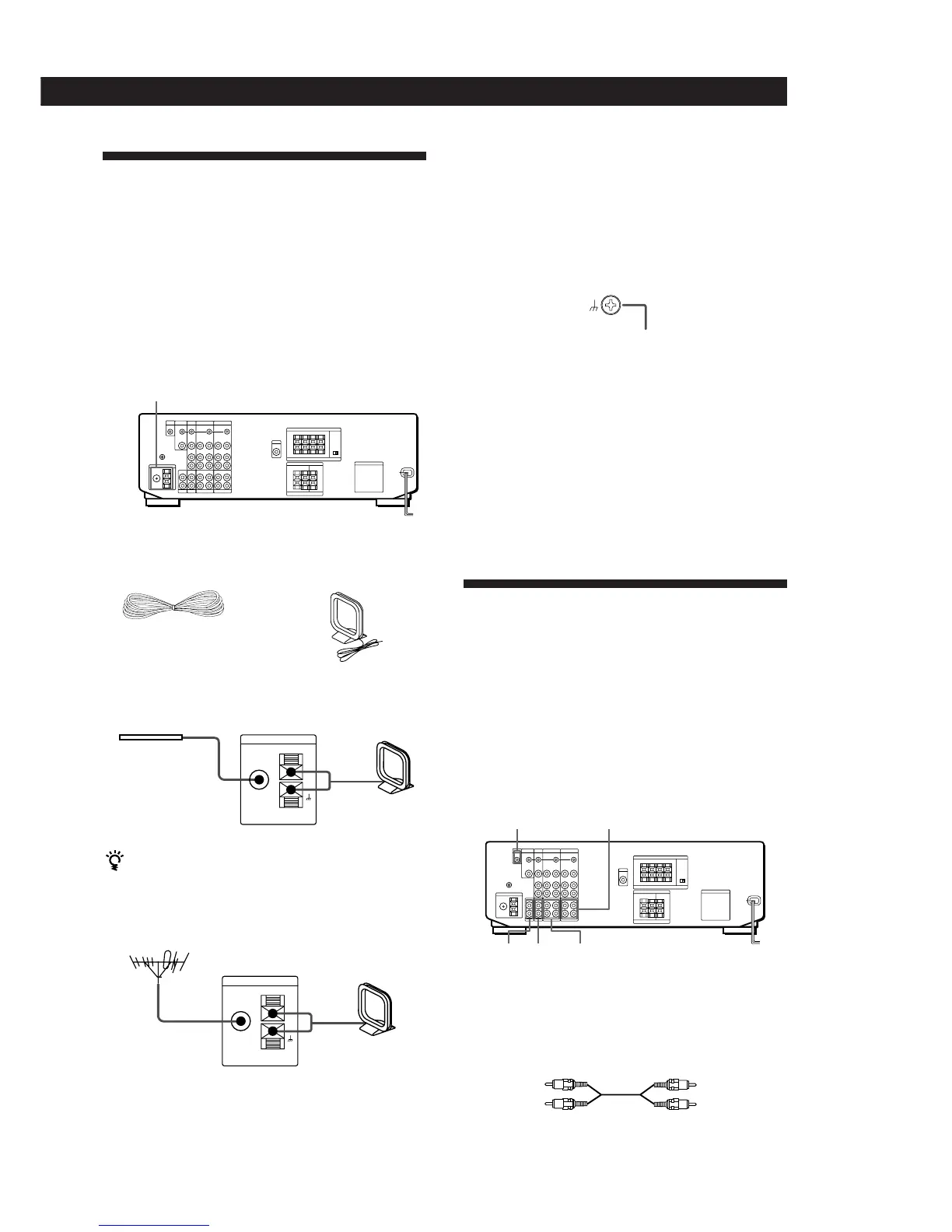

Conexión de antenas
Descripción general
En esta sección se describe cómo conectar antenas de
AM y FM al receptor. Si desea recibir emisiones de
radiodifusión con este receptor, realice en primer lugar
estas conexiones, y después vaya a las páginas
siguientes.
Con respecto a la ubicación específica de los
terminales, consulte la ilustración siguiente.
¿Qué antenas se necesitan?
Conexiones
Si la recepción de FM es deficiente
Conecte un cable coaxial de 75 ohmios (no
suministrado) a una antena exterior de FM.
Antena exterior de FM
ANTENNA
• Antena monofilar de
FM (suministrada) (1)
• Antena de cuadro de
AM (suministrada) (1)
Preparativos
ANTENNA
AM
FM
75Ω
COAXIAL
Antena de
cuadro de AM
Antena
monofilar de FM
Receptor
Después de haber
conectado la antena
monofilar de FM,
manténgala lo más
horizontalmente
posible.
ANTENNA
AM
FM
75Ω
COAXIAL
Receptor
Conexión de un conductor de puesta a
tierra
Para evitar zumbidos, conecte un conductor de puesta
a tierra (no suministrado) al terminal de puesta a tierra
y. Si ha conectado una antena exterior, cerciórese de
conectar la puesta a tierra como protección contra
rayos.
¿Qué hacer a continuación?
Si desea conectar otros componentes, vaya a la sección
siguiente. Si solamente tiene planeado utilizar el receptor
para escuchar la radio, vaya a “Conexión de sistemas de
altavoces” de las páginas 6 y 7.
Conexión de componentes de
audio
Descripción general
En esta sección se describe cómo conectar sus
componentes de audio al receptor. Si desea utilizar el
receptor como amplificador, realice estas conexiones.
Con respecto a la ubicación específica de los
terminales, consulte la ilustración siguiente.
¿Qué cables se necesitan?
Cables conectores de audio (no suministrados) (1 para el
reproductor de discos compactos y el giradiscos, 2 para el
deck de cassettes, el deck de cinta audiodigital, o el deck de
minidiscos)
.
a tierra
Receptor
(Continúa)
PHONO DAT/MD
CD
TAPEToma S-LINK CTRL A1
Blanca (canal
izquierdo)
Roja (canal
derecho)
Blanca (canal
izquierdo)
Roja (canal
derecho)
