Sony STR-DE835 - Printed Wiring Board Display Section

STR-DE835/DE935/SE591/V828
— 23 — — 24 —

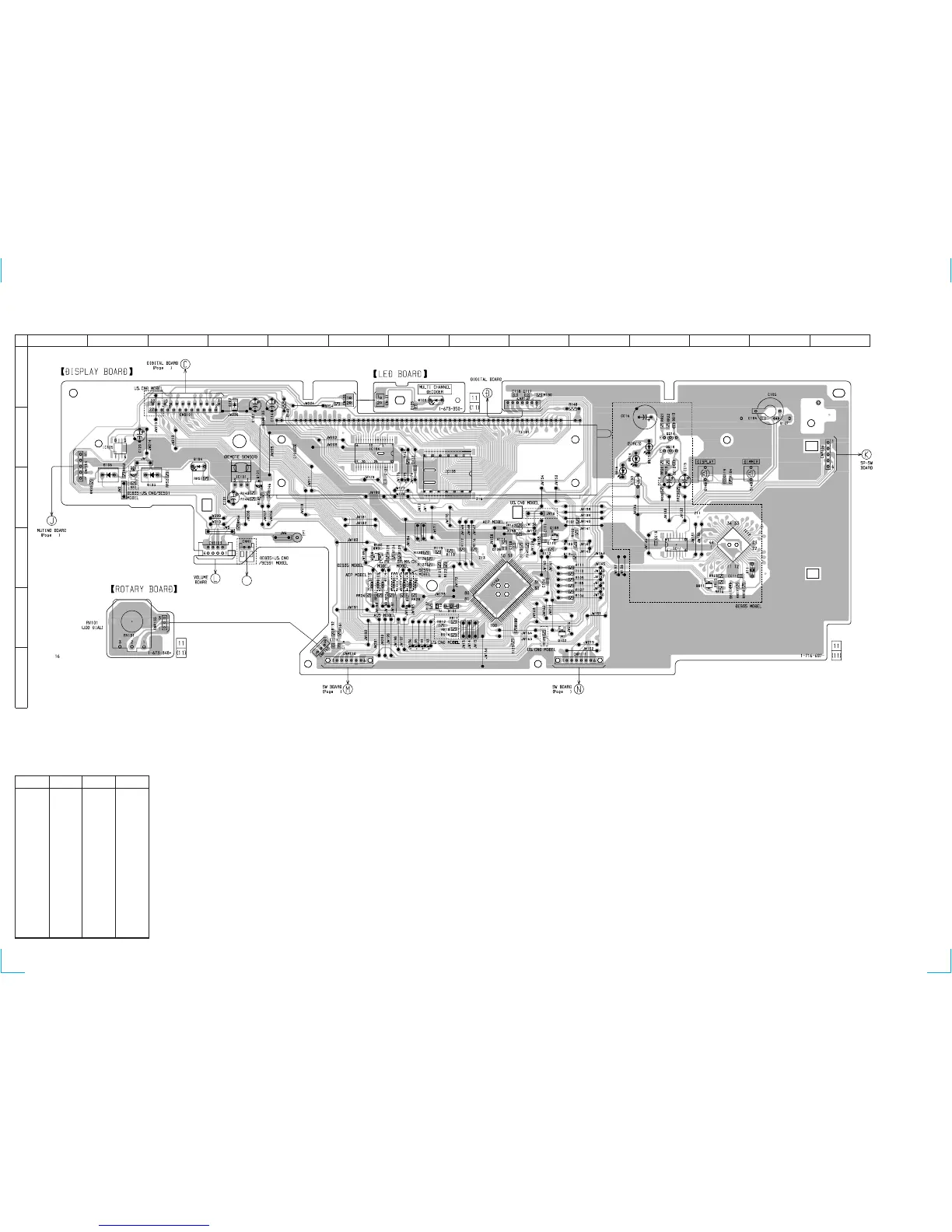

4-9. PRINTED WIRING BOARD DISPLAY SECTION • See page 11 for circuit board location.
(PAGE 40)
(PAGE 27)
(PAGE 28)
(PAGE 22)
27
21
27
28
Z
SW BOARD
12
A
B
C
D
E
F
34567891011121314
Ref. No. Location
D102 A-4
D103 B-4
D104 B-3
D105 C-3
D106 C-2
D107 B-13
D109 D-6
D112 D-7
D113 D-6
D114 D-6
D115 D-7
D116 D-7
D180 D-6
DD11 D-12
DD12 B-11
DD14 B-11
DD15 B-11
DD16 C-10
• Semiconductor
Location
Ref. No. Location
IC11 D-11
IC12 D-12
IC101 C-4
IC102 E-8
IC103 C-7
IC104 B-6
IC105 B-2
Q101 C-4
Q102 E-9
Q108 D-9
Q109 D-6
QQ1 C-2
QQ11 D-12
QQ13 B-11
QQ14 B-11
