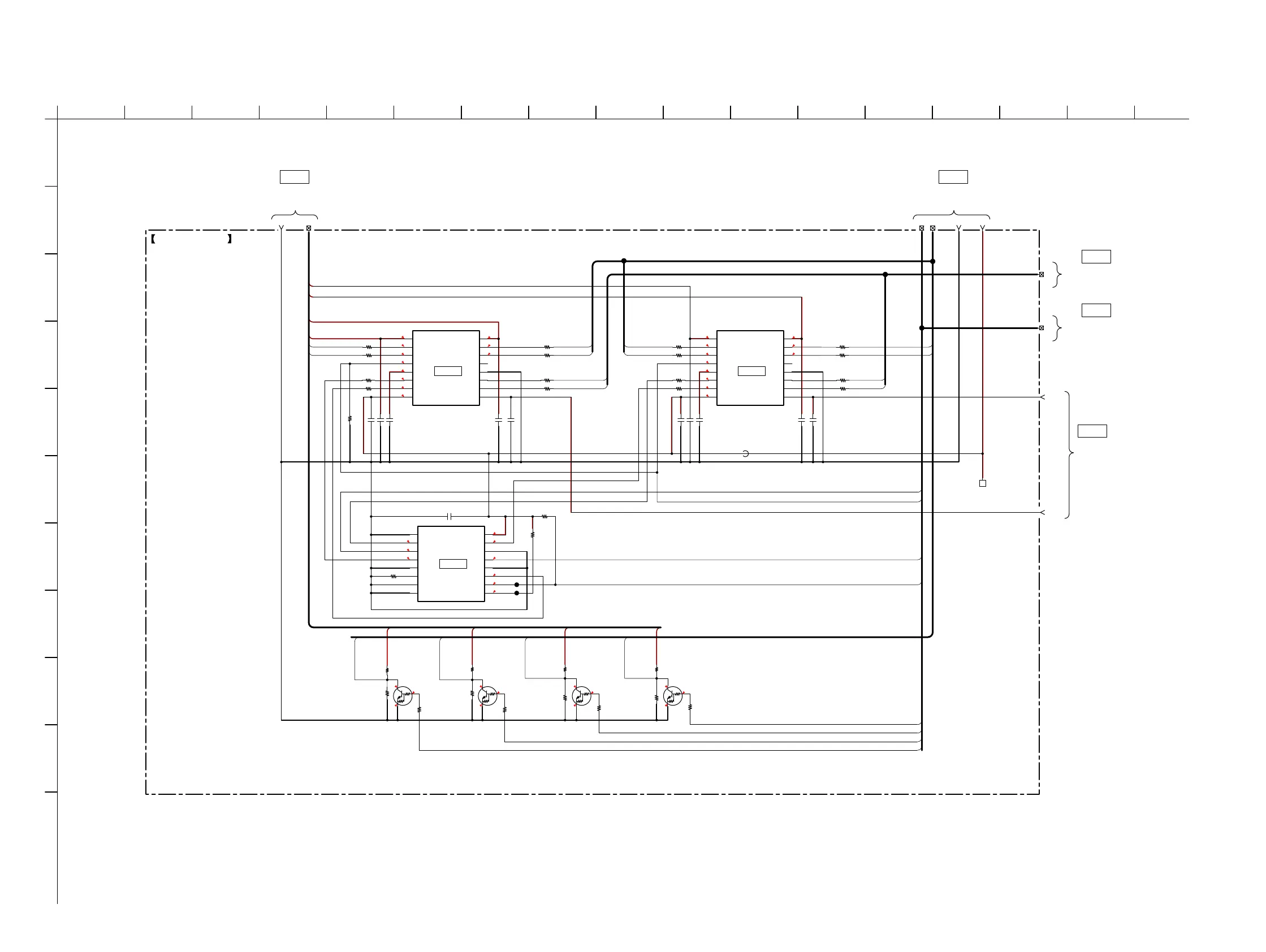

6-21. SCHEMATIC DIAGRAM – MB-1512 Board (Suffi x-11/-21) (10/16) –
• See page 75 for IC Block Diagrams.
1
A
B
C
D
E
F
G
H
I
J
K
2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
MB-1512 BOARD (10/16)
20 2423
2119 22
4
25
5
2.7
2.5
3.3
3.5
2.5
2.5
4.2
5
2.7
2.7
3.5
3.5
2.5
5
0
0
0
0
0
5
0
0.3
3.3
2.1
3.3
3.2
3.3
5
0
0.3
2.7
3.3
2.7
2.7
3.3
2.7
2.7
3.3
2.7
2.7
3.3
2.7
IN2_+5V
IN1_+5V
IN1_SCL
IN1_SDA
IN4_HPD
IN3_HPD
IN2_HPD
IN4_SCL
IN4_SDA
IN6_SDA
IN6_SCL
IN6_+5V
IN2_SCL
IN2_SDA
IN1_HPD
HDMI_SCL
E2P_SEL
E2P_WPB
HDMI_SDA
IN3_+5V
IN4_+5V
IN3_SCL
IN3_SDA
C3506 0.1u
C3505 0.1u
C3513 0.1u
C3504 0.1u
C3507 0.1u
C3510 0.1u
C3511 0.1u
C3512 0.1u
C3508 0.1u
C3509 0.1u
IN2_+5V
IN4_+5V
IN3_+5V
IN1_+5V
FB3500
0uH
JL3500
JL3501
Q3500
RN1302 (TE85L.F)
HPD SWITCH
47R3526
10k
R3535
47R3525
47R3532
47R3527
47R3539
47R3538
47R3541
47R3540
47R3543
47R3524
R3533 47
R3582 47
R3583 47
IN5_SDA
IN5_SCL
IN5_+5V
C3514 0.1u
R3584 47
R3585 47
10kR3523
47R3544
10k
R3534
100k
R3520
0R3528
0
R3522
1k
R3521
Q3501
RN1302 (TE85L.F)
HPD SWITCH
100k
R3530
0
R3531
1k
R3529
Q3502
RN1302 (TE85L.F)
HPD SWITCH
100k
R3537
0
R3542
1k
R3536
Q3503
RN1302 (TE85L.F)
HPD SWITCH
100k
R3546
0
R3547
IN3_UCOM_HPD
IN4_UCOM_HPD
IN2_UCOM_HPD
IN1_UCOM_HPD
1k
R3545
1
VCC1
2
SCL1
3
SDA1
4
WPB
5
VCCOUT
6
SDA0
7
SCL0
8
VCC0 VCC3
9
SCL3
10
SDA3
11
GND
12
NC
13
SDA2
14
SCL2
15
VCC2
16 1
VCC1
2
SCL1
3
SDA1
4
WPB
5
VCCOUT
6
SDA0
7
SCL0
8
VCC0 VCC3
9
SCL3
10
SDA3
11
GND
12
NC
13
SDA2
14
SCL2
15
VCC2
16
1
2Y0
2
2Y2
3
2-COM
4
2Y3
5
2Y1
6
INH
7
GND_7
8
GND_8
B
9
A
10
1Y3
11
1Y0
12
1-COM
13
1Y1
14
1Y2
15
VCC
16
IC3500
BU9883FV-WE2
SIGNAL
SELECTOR
IC3500
IC3501
SN74LV4052APWR
SIGNAL
SELECTOR
IC3501
IC3502
BU9883FV-WE2
SIGNAL
SELECTOR
IC3502
>023S
MB-1512 BOARD
(7/16)
(Page 47)
>036S
MB-1512 BOARD
(11/16)
(Page 51)
>034S
MB-1512 BOARD (9/16)
(Page 49)
>035S
MB-1512 BOARD (9/16)
(Page 49)
DA_3.3V
>021S
MB-1512
BOARD
(7/16)
(Page 47)
