6
ES
Conexión de componentes
Tomas para conexión de componentes de
audio
Conecte un en
reproductor de discos compactos las tomas CD.
deck de minidiscos o las tomas MD/TAPE.
de cassettes
Cables requeridos
Cables de audio (no suministrados)
Cuando conecte un cable, cerciórese de hacer coincidir las clavijas
y las tomas codificadas en color de los componentes.
Blanca (canal izquierdo) Blanca (canal izquierdo)
Roja (canal derecho) Roja (canal derecho)

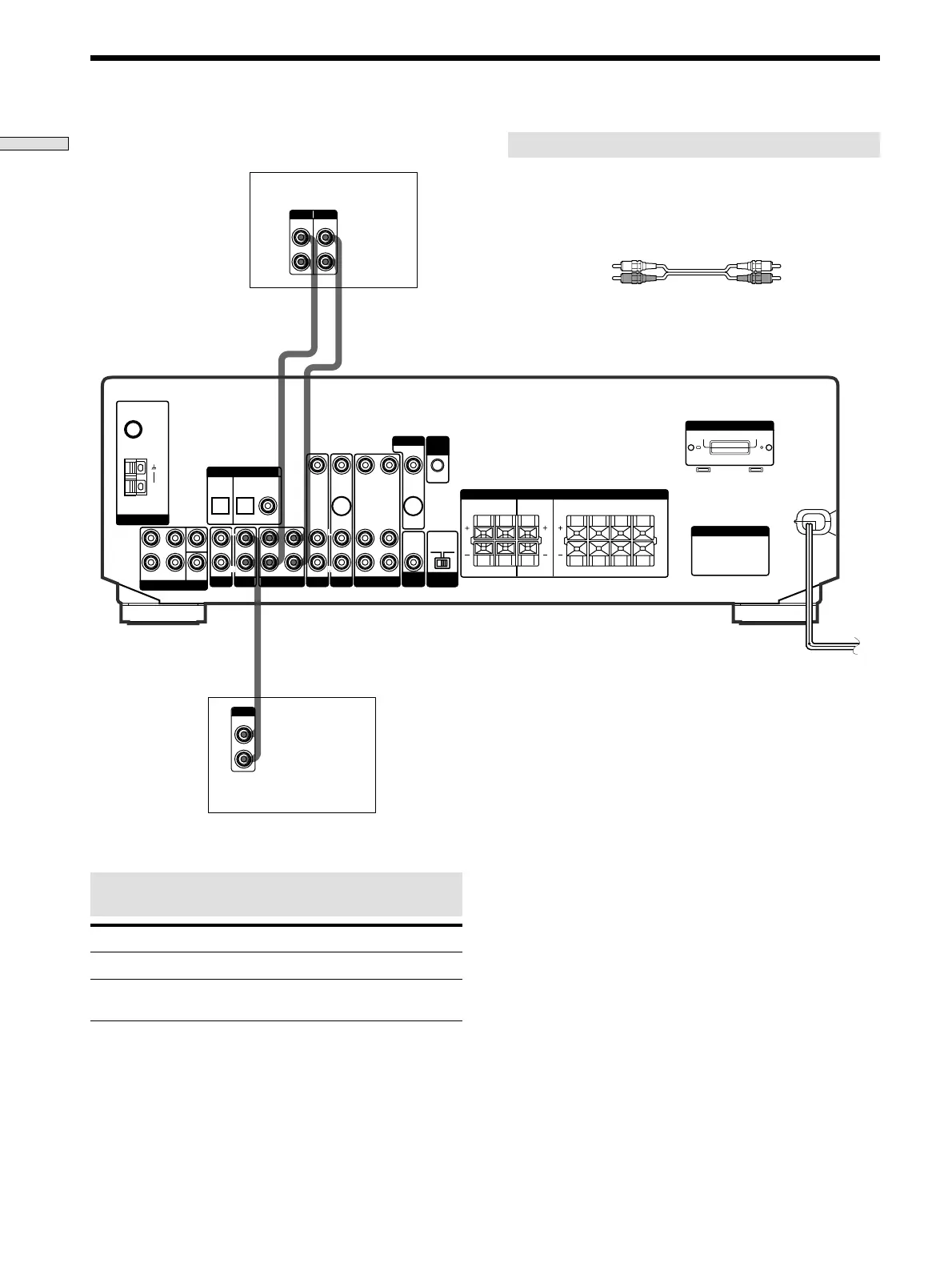

Conexión de componentes de audio
Deck de minidiscos/
cassettes
Reproductor de discos
compactos
IN OUT
L
R
ç
ç
LINE
L
R
OUTPUT
LINELINE
INPUT OUTPUT
MD/TAPE
ANTENNA
DIGITAL IN
TV/SAT
5.1 CH INPUT
AUX CD
DVD/LD
VIDEO
SPEAKERS
CTRL
A1 I I
MONITOR
AC OUTLET
VOLTAGE SELECTOR
SUB
WOOFER
IMPEDANCE
SELECTOR
FM
75Ω
COAXIAL
FRONT REAR
SUB
WOOFER
AUDIO IN AUDIO IN
TV/SAT
OPTICAL OPTICAL COAXIAL
DVD/LD
REC OUT IN AUDIO IN
VIDEO IN
AUDIO IN
VIDEO IN
AUDIO OUT AUDIO IN
VIDEO OUT VIDEO IN VIDEO OUT
S-VIDEO
OUT
S-VIDEO
IN
AUDIO
OUT
4 Ω 8 ΩCENTER
L
R
L
R
L
R
L
R
L
R
FRONT
REAR
RL
RL
RLRL
RLRL
CENTER B FRONT A
240V 220V120V
AM
