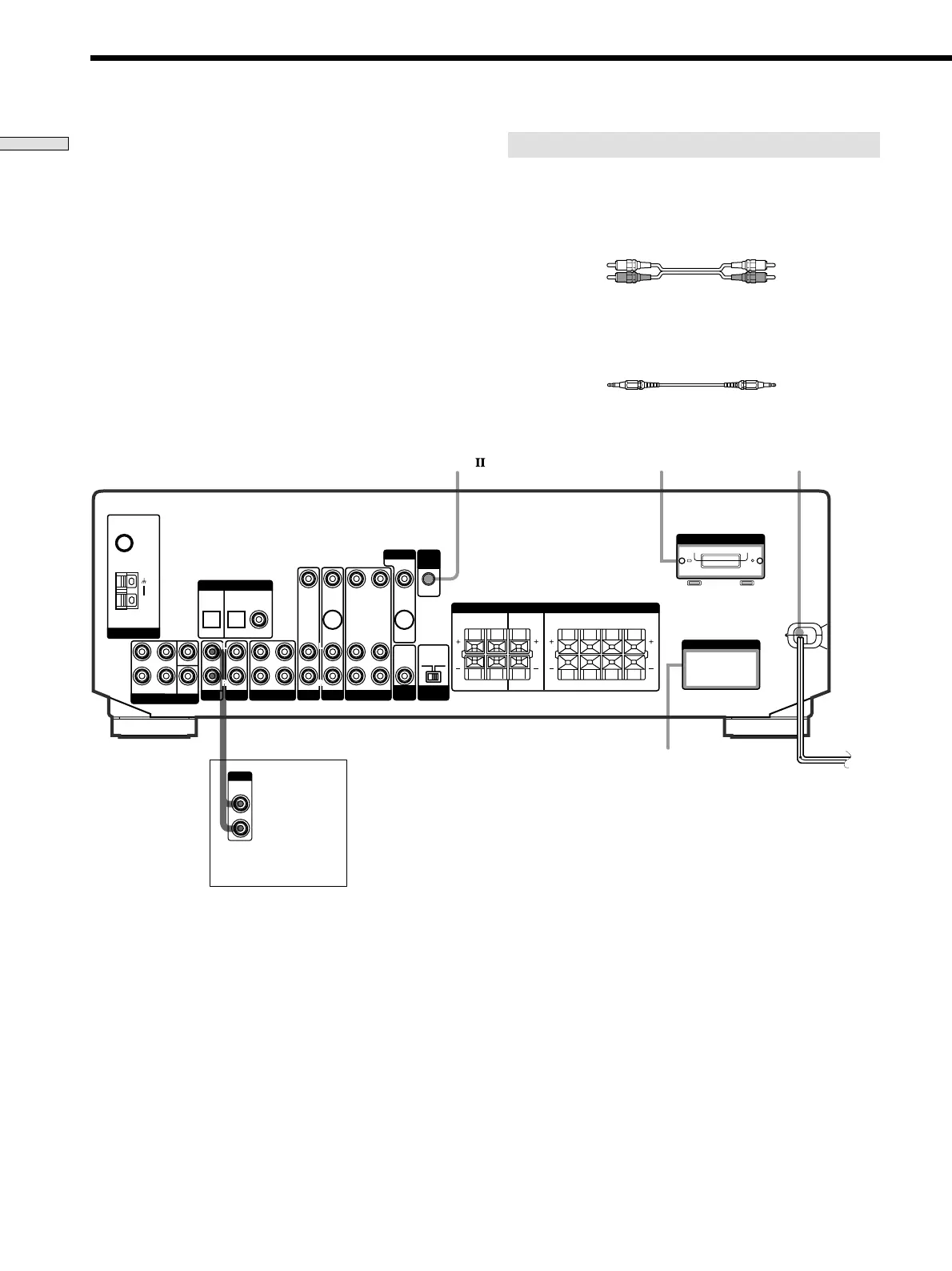

Conexión de componentes
Cable de
alimentación de CA
Cables requeridos
Cables de audio (no suministrados)
Cuando conecte un cable, cerciórese de hacer coincidir las clavijas
y las tomas codificadas en color de los componentes.
Blanca (canal izquierdo) Blanca (canal izquierdo)
Roja (canal derecho) Roja (canal derecho)
Cable conector de CONTROL A1 (no suministrado) (STR-DE545
y STR-SE501 solamente)
Negra Negra
A una toma de la red
Otras conexiones
(STR-DE545 y STR-
SE501 solamente)
Reproductor
de discos
compactos,
deck de
cassettes,
MD (etc.)
b
LINE
OUTPUT
CONTROL A1
AC OUTLET*
VOLTAGE SELECTOR
FM
75Ω
COAXIAL
FRONT REAR
SUB
WOOFER
AUDIO IN AUDIO IN
TV/SAT
OPTICAL OPTICAL COAXIAL
DVD/LD
REC OUT IN AUDIO IN
VIDEO IN
AUDIO IN
VIDEO IN
AUDIO OUT AUDIO IN
VIDEO OUT VIDEO IN VIDEO OUT
S-VIDEO
OUT
S-VIDEO
IN
AUDIO
OUT
4 Ω 8 ΩCENTER
L
R
L
R
L
R
L
R
L
R
FRONT
REAR
RL
RL
RLRL
RLRL
CENTER B FRONT A
VOLTAGE SELECTOR
240V 220V120V
AM
MD/TAPE
ANTENNA
DIGITAL IN
TV/SAT
5.1 CH INPUT
AUX CD
DVD/LD
VIDEO
SPEAKERS
CTRL
A1 I I
MONITOR
AC OUTLET
SUB
WOOFER
IMPEDANCE
SELECTOR
*
La configuración, y la forma de tomacorrientes de CA del panel posterior varía de acuerdo con el modelo y el país de adquisición del modelo.
