16
Conexiones

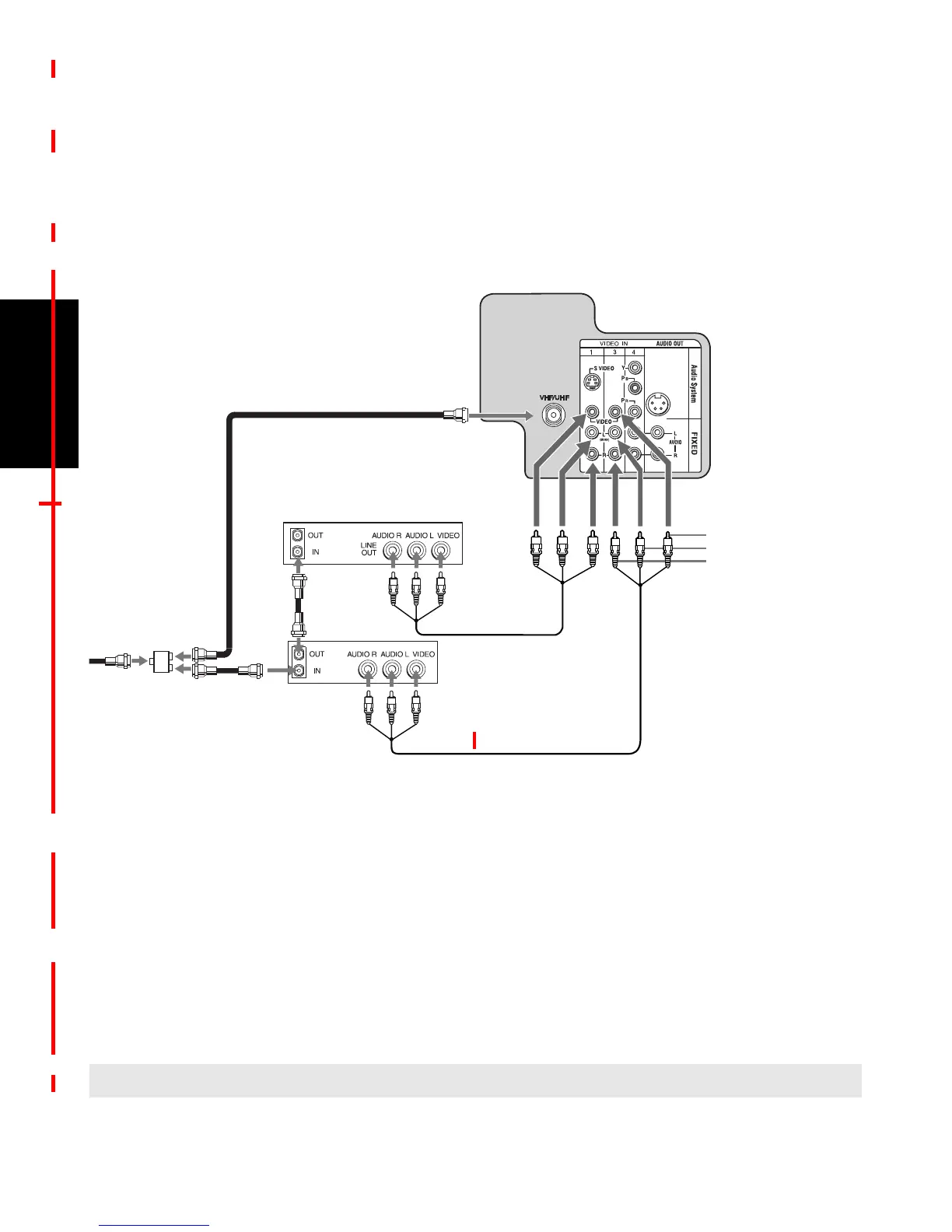

Conexión de un Televisor, una Videograbadora y un Decodificador
Utilice esta conexión si está suscrito a un sistema de televisión de pago que codifique algunos
canales pero no todos. Esta configuraci
ó
n le permite utilizar el control remoto para:
❏ Cambiar el canal con el decodificador o la videograbadora mientras recibe una señal
codificada.
❏ Cambiar el canal con el televisor.
1 Conecte la toma de entrada del conector en Y (no incluido) a su conexión de entrada del
sistema de cable.
2 Con un cable coaxial (no incluido), conecte las dos tomas de salida del conector en Y a:
a) La toma IN del decodificador.
b) La toma VHF/UHF del televisor.
3 Conecte la toma OUT del decodificador a la toma IN de la videograbadora con un cable
coaxial (no incluido).
4 Utilice los cables de AUDIO/VIDEO (no incluidos), conecte el AUDIO/VIDEO OUT de
su videograbadora al AUDIO/VIDEO IN de su televisor.
5 Utilice los cables de AUDIO/VIDEO (no incluidos), conecte el AUDIO/VIDEO OUT de
su caja de cable al AUDIO/VIDEO IN de su televisor.
✍ Receptor de satélite y el servicio de cable son sistemas de televisión de pago.
Videograbadora
Parte posterior del Televisor
2a
1
Video (amarillo)
Audio izquierdo (blanco)
Audio derecho (rojo)
Decodificador
Desde el
cable/antena
3
2b
Conector
en Y
4
5
