Conexiones

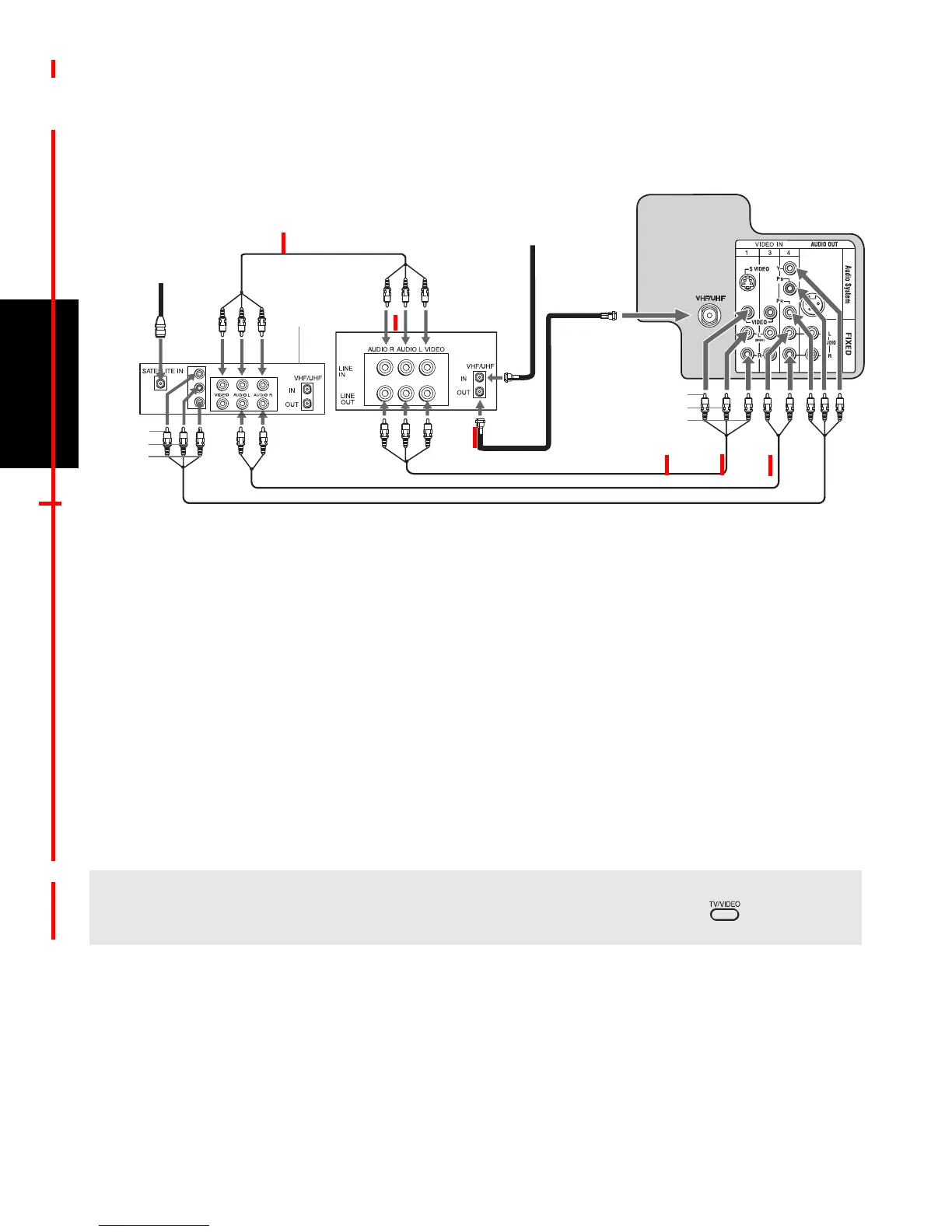

Conexión de un Televisor, Videograbadora y un Receptor de Satélite usando
Video Componente (entradas Y, PB, PR/Audio L,R)
1 Conecte el cable de la antena por satélite a la entrada SATELLITE IN del receptor de
satélite.
2 Conecte el cable coaxial del sistema de cable o antena a la toma IN de la videograbadora.
3 Conecte la toma OUT de la videograbadora a la toma VHF/UHF del televisor con un
cable coaxial (no incluido).
4 Use cables de audio/video (no incluidos) para conectar las tomas de AUDIO/VIDEO
OUT del receptor de sat
é
lite a la toma de AUDIO/VIDEO IN de la videograbadora.
5 Conecte las tomas AUDIO/VIDEO OUT de la videograbadora a las tomas AUDIO/
VIDEO IN del televisor con cables de Audio/Video (no incluidos).
6 Conecte Y, PB, PR OUT de su receptor de satélite a Y, PB, PR IN del televisor con cables de
componentes de video (no incluidos).
7 Conecte la toma AUDIO OUT del receptor de satélite a la toma AUDIO IN del televisor.
✍ Para ver las imágenes desde el receptor de satélite o la videograbadora, seleccione la entrada de video
a la que esté conectado el receptor de satélite o la videograbadora presionando
en el control
remoto.
Y
B
P
P
R
Video (amarillo)
Audio derecho (rojo)
Receptor
de
Satélite
Videograbadora
Audio izquierdo (blanco)
1
4
2
3
5
6
7
Y (verde)
P
R
(rojo)
P
B
(azul)
Parte posterior
del Televisor
