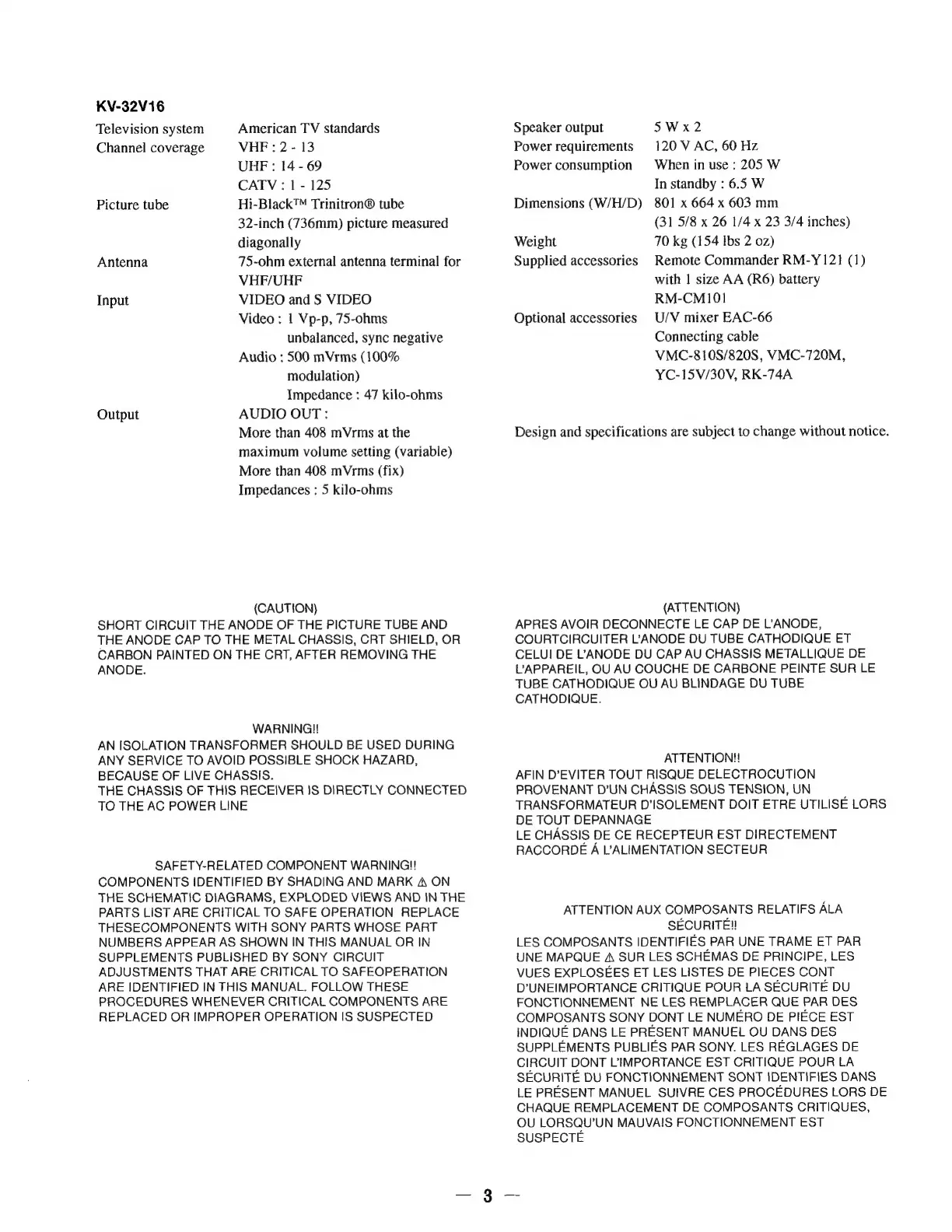

KV-32V16
Television
system
American
TV
standards
Channel
coverage
VHF
:
2
-
13
UHF:
14
-
69
CATV:
1
-
125
Hi-Black™
Trinitron®
tube
32-inch
(736mm)
measured
tube
diagonally
Antenna
75-ohm
external
antenna
terminal
for
VHF/UHF
Input
VIDEO
and
S
VIDEO
Video
:
|
Vp-p,
75-ohms
unbalanced,
sync
negative
Audio
:
500
mVrms
(100%
modulation)
Impedance
:
47
kilo-ohms
Output
AUDIO
OUT:
More
than
408
mVrms
at
the
maximum
volume
setting
(variable)
More
than
408
mVrms
(fix)
Impedances
:
5
kilo-ohms
(CAUTION)
SHORT
CIRCUIT
THE
ANODE
OF
THE
TUBE
AND
THE
ANODE
CAP
TO
THE
METAL
CHASSIS,
CRT
SHIELD,
OR
CARBON
PAINTED
ON
THE
CRT,
AFTER
REMOVING
THE
ANODE.
WARNING!!
AN
ISOLATION
TRANSFORMER
SHOULD
BE
USED
DURING
ANY
SERVICE
TO
AVOID
POSSIBLE
SHOCK
HAZARD,
BECAUSE
OF
LIVE
CHASSIS.
THE
CHASSIS
OF
THIS
RECEIVER
IS
DIRECTLY
CONNECTED
TO
THE
AC
POWER
LINE
SAFETY-RELATED
COMPONENT
WARNING!!
COMPONENTS
IDENTIFIED
BY
SHADING
AND
MARK
A
ON
THE
SCHEMATIC
DIAGRAMS,
EXPLODED
VIEWS
AND
IN
THE
PARTS
LIST
ARE
CRITICAL
TO
SAFE
OPERATION
REPLACE
THESECOMPONENTS
WITH
SONY
PARTS
WHOSE
PART
NUMBERS
APPEAR
AS
SHOWN
IN
THIS
MANUAL
OR
IN
SUPPLEMENTS
PUBLISHED
BY
SONY
CIRCUIT
ADJUSTMENTS
THAT
ARE
CRITICAL
TO
SAFEOPERATION
ARE
IDENTIFIED
IN
THIS
MANUAL.
FOLLOW
THESE
PROCEDURES
WHENEVER
CRITICAL
COMPONENTS
ARE
REPLACED
OR
IMPROPER
OPERATION
IS
SUSPECTED
Speaker
output
SWx2
Power
requirements
120
V
AC,
60
Hz
Power
consumption
When
in
use
:
205
W
In
standby
:
6.5
W
Dimensions
(W/H/D)
801
x
664
x
603
mm
(31
5/8
x
26
1/4
x
23
3/4
inches)
Weight
70
kg
(154
Ibs
2
0z)
Supplied
accessories
Remote
Commander
RM-Y121
(1)
with
|
size
AA
(R6)
battery
RM-CM101
Optional
accessories
U/V
mixer
EAC-66
Connecting
cable
VMC-810S/820S,
VMC-720M,
YC-15V/30V,
RK-74A
Design
and
specifications
are
subject
to
change
without
notice.
