21

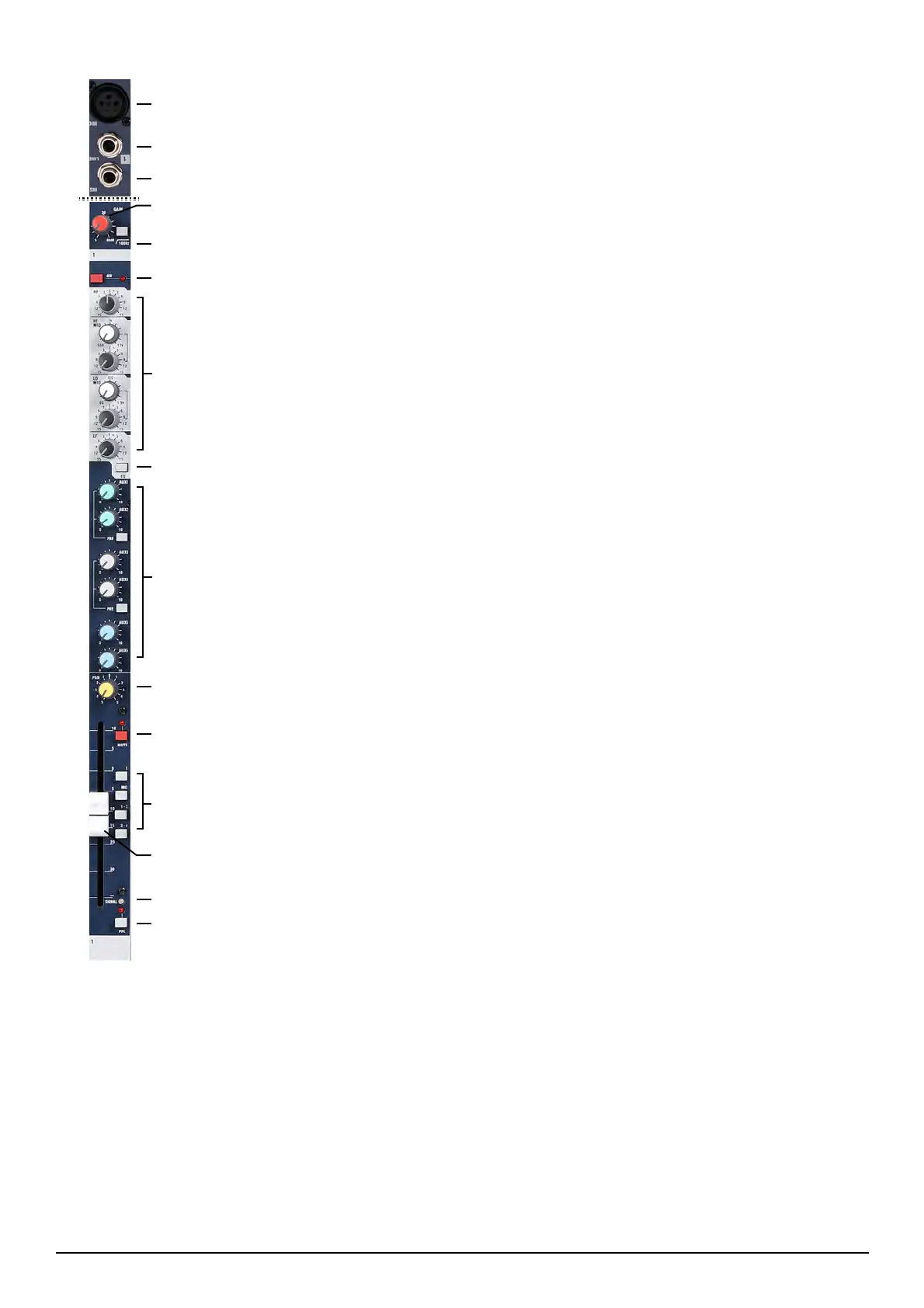

单通道输入
1 - 话筒输入（MIC）
话筒输入（MIC）用于连接XLR接头，可接收平衡或非平衡输入信号。低阻抗型专业动
圈、电容与带式话筒为最佳选择。如连接高阻抗型话筒使用，本底噪声较明显。如
需连接专业电容话筒，按下48V开关，调音台将提供相应的电压（即幻象电源）。
连接电容话筒至调音台时，48V电源必须关闭（释放开关）；48V电源开启或
关闭时，所有输出衰减器推至 “∞”，以防调音台与外接设备损坏。
谨慎使用非平衡输入设备，因幻象电源电压可损坏XLR接头2、3芯。
使用线路输入（LINE）前，拔下话筒。使用增益旋钮（GAIN）调节话筒输入信号。
2 - 48V幻象电源
专业电容话筒通常需使用通过话筒信号线供电的48V外接电源，即幻象电源。每个
48V幻象电源开关为一路话筒输入（MIC）供电。LED灯亮起表示48V幻象电源已开启。
48V幻象电源开启时，禁止使用非平衡话筒，以防电压对话筒造成损坏。48V
幻象电源开启可使用平衡动圈话筒与接线，详细使用指导请咨询话筒厂商。
开启48V幻象电源开关前，请确保话筒已连接，所有输出衰减器推至 “∞”，以
免损坏外接设备。
3 - 线路输入（LINE）
线路输入（LINE）用于连接3芯A级（TRS）接头，用于接收高阻抗输入信号设备，如
键盘、电子鼓、合成器、磁带机或吉他，不含话筒。该输入接口多用于连接平衡输
入的低噪声专业设备。如需连接非平衡输入信号，请按“连接线”章节所示连接输
入接头，并尽量使用较短线缆。使用线路输入前，断开话筒连接设备。使用增益旋
钮（GAIN）调节线路输入信号。
4 - 增益旋钮（GAIN）
增益旋钮（GAIN）用于调节输入声源信号的放大量。信号过大时，可出现通道过载、
信号失真等情况；信号过弱时，可出现背景噪声明显、信号水平无法达到输出要求
等问题。
有关增益旋钮的使用说明，请参阅“初始设置与故障诊断”章节。
5 - 100Hz高通滤波器（HI-PASS FILTER）
按下“100 Hz”开关开启高通滤波器。该高通滤波器具有18dB倍频程的陡峭斜率，可
有效减少低频率信号。配合专业音响设备现场使用时，可减小舞台震动与话筒爆破
声。
6 - 插入点（INSERT POINT）
均衡前插入点接口（INS）可接收非平衡输入信号，用于在信号通道中接入限幅器、
压缩器、特殊均衡器以及其它信号处理设备等。插入点接口为旁路直通3芯A级接头
插口。接头插入后，均衡前信号通道切断。插头的Tip和Ring短路后插入该接口可输出
均衡前及衰减前信号，不对设备内部信号造成影响。
1
3
6
5
4
2
7
8
9
11
