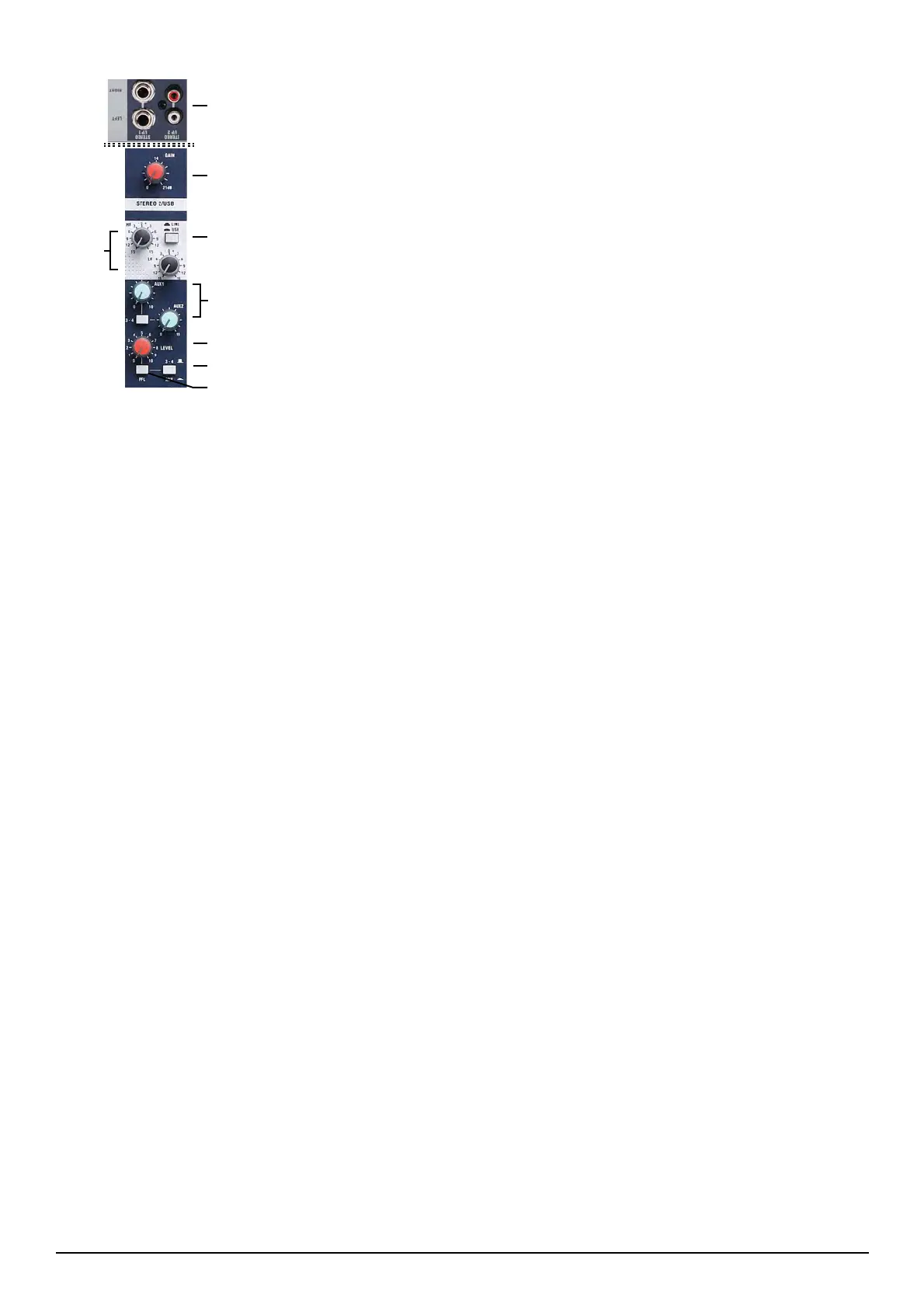

立体声输入
1 - 输入接口（STEREO I/P）
该输入接口用于连接键盘、电子鼓、合成器、磁带机或处理器等设备。立体声输入1
（STEREO I/P 1）可连接3芯A级（TRS）接头，用于输入平衡式低噪声专业设备信号。
如需连接非平衡输入信号，请按“连接线”章节所示连接输入接头，并尽量使用较
短线缆，以免信号衰减过大造成音质失真。单声道信号输入设备连接至左声道接
口。立体声输入2（STEREO I/P 2）用于连接RCA接头以输入非平衡信号。
2 - 增益旋钮（GAIN）
增益旋钮（GAIN）控制输入信号水平，以适应其它线路输入声源信号水平。
3 - 均衡器（EQ）
高频均衡器（HF EQ）
顺时针旋转提升高频信号，提高合成器、电子鼓等打击乐器的清脆度。逆时针旋转
衰减高频信号，减少杂音与过高亮度。无需使用时，旋钮旋至中间位（“0”）。高
频均衡器提衰量为15dB，可提升或衰减12kHz及以上高音频率。
低频均衡器（LF EQ）
顺时针旋转提升低频信号，提高合成器、吉他、鼓音的力度。逆时针旋转衰减低频
信号，减少低频杂音，增强声音柔和度。无需使用时，旋钮旋至中间位（“0”）。
低频均衡器提衰量为15dB，可提升或衰减60Hz及以下低音频率。
4 - 辅助发送（AUX SEND）
辅助发送（AUX SEND）通过调音台背板的辅助输出（AUX OUTPUT）将混音信号发送至
返听、录音设备或效果器。辅助发送信号为衰减前（PRE-FADE）信号，多用于返听或
监听。注意，如效果器需使用衰减后辅助发送信号，可通过一对单通道线路输入替
代立体声输入。
5 - 信号水平（LEVEL）
信号水平（LEVEL）旋钮控制进入混音或编组输出的信号水平。
6 - 选通（ROUTING）
立体声通道信号可选通至编组输出（释放按键）或立体声混音输出（按下按键），
信号水平通过信号水平（LEVEL）旋钮调节。立体声1（Stereo 1）信号进入1&2编组，
立体声2（Stereo 2）信号进入3&4编组。
7 - 衰减前监听（PFL）
按下衰减前监听（PFL）按键，衰减前均衡后信号以单声道模式进入耳机、监听控
制室输出与监听指示，替换现有监听信号。主控制部分的衰减前/衰减后监听（PFL/
AFL）显示灯亮起，表示当前有通道处于衰减前监听状态。左右指示灯显示衰减前监
听单声道信号水平。
8 - USB/LINE切换开关（USB/LINE）
切换USB/LINE开关（USB/LINE）用于选择立体声2/USB（STEREO 2/USB）中信号通过
RCA非平衡接口输入（STEREO I/P 2）或USB 音频接口（USB AUDIO）输入。
