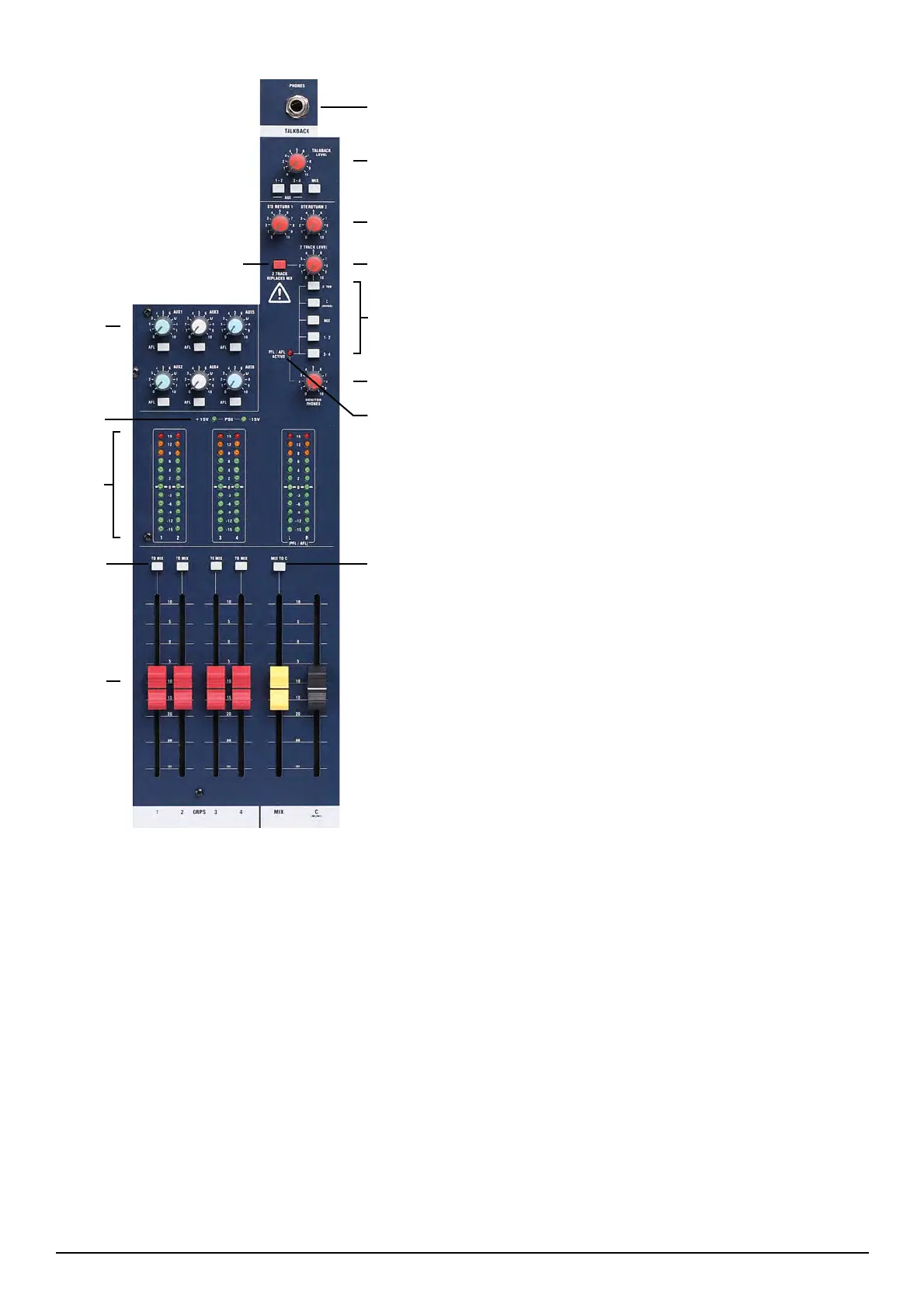

主控制
1 - 辅助主控制（AUX MASTERS）
每个辅助输出均配有主输出信号水平控制旋钮与衰减后监听
（AFL）按键。
辅助衰减后监听（AUX AFL）
辅助输出的衰减后监听（AUX AFL）用于监听衰减后的辅助输出信
号。按下按键，辅助输出信号选通至监听设备或耳机，替代现有
监听信号。衰减前/后电平指示（PFL/AFL METERS）转为显示被监
听通道的信号水平，衰减前/后（PFL/AFL）LED指示灯亮起表示当
前有通道信号处于被监听状态。
2 - 电源指示（POWER INDICATORS）
电源指示LED灯亮起表示调音台有电源接入且内部供电正常。
3 - 电平指示（BARGRAPH METERS）
电平指示（BARGRAPH METERS）采用三色显示，用于持续监控四个
编组输出与被监听通道（2TK、C（单声道）、混音或编组）的信
号，防止信号过载。电平指示长期显示黄色表示信号水平最佳。
如输出信号水平过低，电平指示将无法显示，设备将出现背景噪
声明显等问题。为确保最佳输出效果，请谨慎设置输入信号水
平。
如当前有通道处于衰减前/后监听（PFL/AFL），左右电平指示
（L/R）自动显示被监听的通道信号水平。
4 - 至混音输出（TO MIX）
按下至混音输出（TO MIX）按键，衰减后编组信号进入主混音输
出：1&3编组信号将分别进入混音输出左声道，2&4 编组信号则
分别进入混音输出右声道。
5 - 主衰减器（MASTER FADERS）
主衰减器（MASTER FADERS）调节编组输出与混音左右通道输出的
最终信号水平。如输入增益（GAIN）设定合适，主衰减器通常可
推至“0”位，以便各通道衰减器更精准调节各通道信号水平。
6 - 混音至单声道（MIX TO C）
按下混音至单声道（MIX TO C）按键，衰减后混音左右通道输出信
号进入C（单声道）总线，为音频感应回路或中置扬声器等提供
独立的单声道混音信号。注意：如输入通道同时选通至混音输出
（MIX）与单声道输出（C），按下该按键可对信号产生影响，导
致反馈等问题。
7 - 耳机（PHONES）
耳机（PHONES）输出为3芯1/4”接口，可连接阻抗200Ω及以上耳
机。
