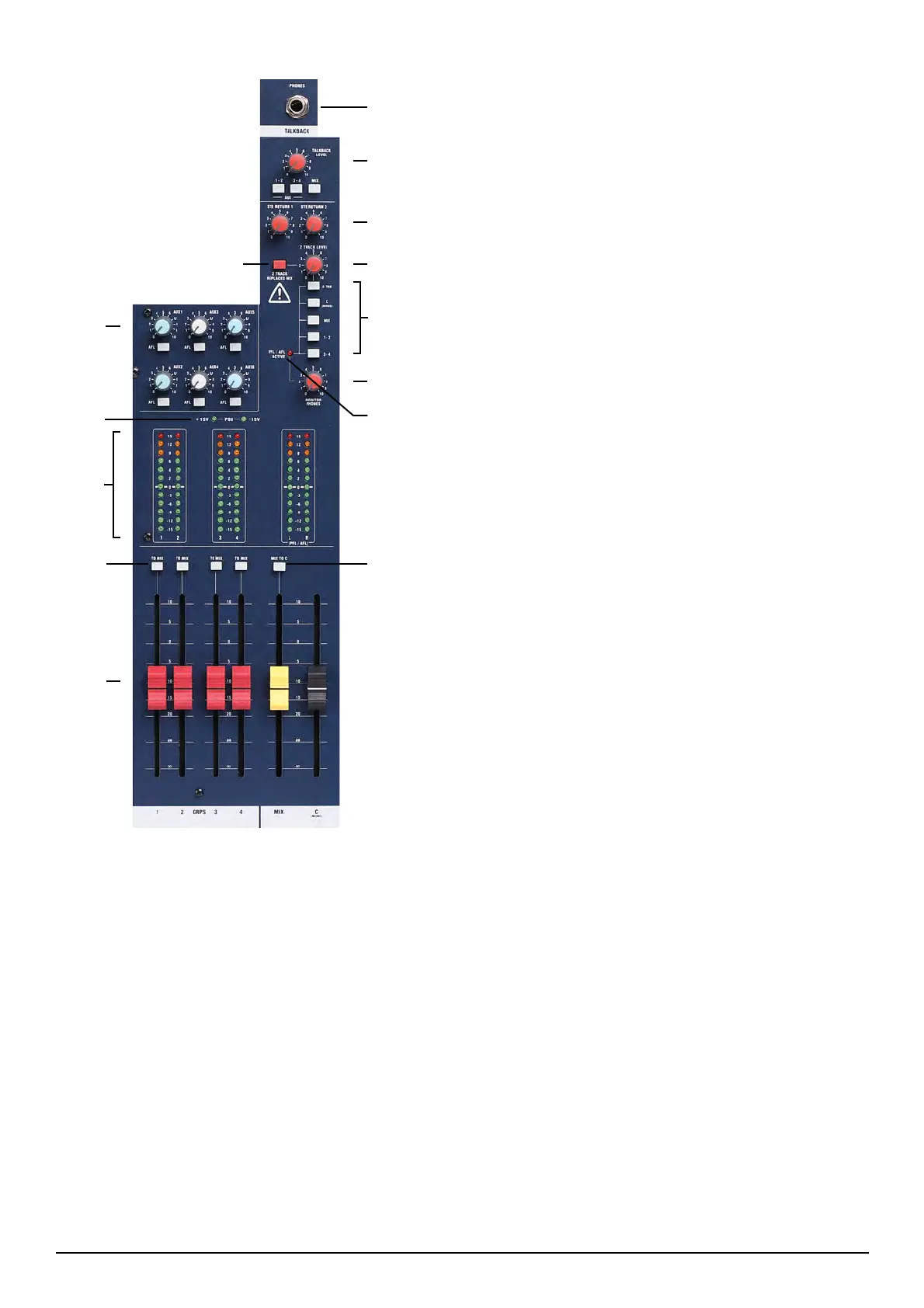

8 - 对讲电平（TB LEVEL）
调音台设有连接对讲话筒的平衡输入接口（TB MIC）。选择相应
按键，对讲信号可选通至辅助1/2（AUX 1/2）或辅助3/4（AUX 3/4
）（通常用于演员返听）或混音左/右通道（MIX L/R）。对讲电
平（TB LEVEL）旋钮用于调节对讲电平信号水平。
9 - 立体声返回（STEREO RET）
立体声返回（STEREO RET）平衡接口用于接入效果设备的输出
信号。立体声返回接入信号直接进入混音左/右通道（MIX L/R）
总线。立体声返回（STE RETURN 1&2）旋钮用于调节接入信号水
平。接入单声道信号，仅需连接至左声道接口，信号则通过混音
左右通道输出。
10 - 2轨信号水平（2TK LEVEL）
该旋钮用于控制2轨磁带输入信号水平。旋钮下方有多个按键，
可将2轨磁带信号选通至不同输出通道。使用2TK按键，可将信
号输出至耳机、监听输出或监听指示；使用MIX按键，可将信号
选通至混音输出通道。（详细设置见12-监听信号选择（MONITOR
SOURCE SELECT））。非平衡RCA唱机接口（2TK I/P）用于接入2轨
磁带输入信号，可连接磁带机回放用以监听。
11 - 2轨替代混音输出（2TRACK REPLACES MIX
OUTPUT）
按下2轨替换混音输出（2TRACK REPLACES MIX OUTPUT）按键，2轨
磁带输入信号将选通至混音输出（MIX OUTPUT）。该功能可用于
演出前音乐播放，无需占用其它输入通道。接入CD机，按下该按
键，即可播放暖场音乐，操作简便。此时工作人员可设置各通道
信号水平、调整均衡效果、与演员对讲沟通、监听各部分混音输
出及主混音输出效果，不会对暖场音乐播放造成任何影响。释放
该按键，混音输出即从CD播放转至各调音通道。
注意：按下此按键将切断混音输出左右通道信号，现场表
演与录音时请勿使用此按键。
12 - 监听信号选择（MONITOR SOURCE SELECT）
该组按键用于选择2轨（2TK）、C（单声道）、混音或编组信号
作为耳机、监听输出或监听指示等的监听信号，可单独或组合选
择。
注意：如无按键按下时，监听指示或监听设备中无监听信号！
13 - 监听耳机（MONITOR PHONES）
该旋钮用于控制输出至监听左右通道的信号水平。如耳机插入耳
机接口（PHONES），监听输出信号被切断，此时该旋钮用于调
整耳机音量水平。如耳机从耳机接口拔下，监听输出信号恢复。
监听信号通过旋钮上方五个按键（12 - 监听信号选择（MONITOR
SOURCE SELECT））选择。
如有任何通道的衰减前/后监听（PFL/AFL）按键按下，监听输出
或耳机中信号转为该通道衰减前/后监听信号，不会对调音台的
信号输出产生影响。衰减前/后监听按键释放后，监听输出或耳
机中信号将转至最初监听信号。
