soundsation Scenemaker 1216 - Terminatore DMX; Cavi DMX a 3 Piedini E 5 Piedini; 13 Specifiche

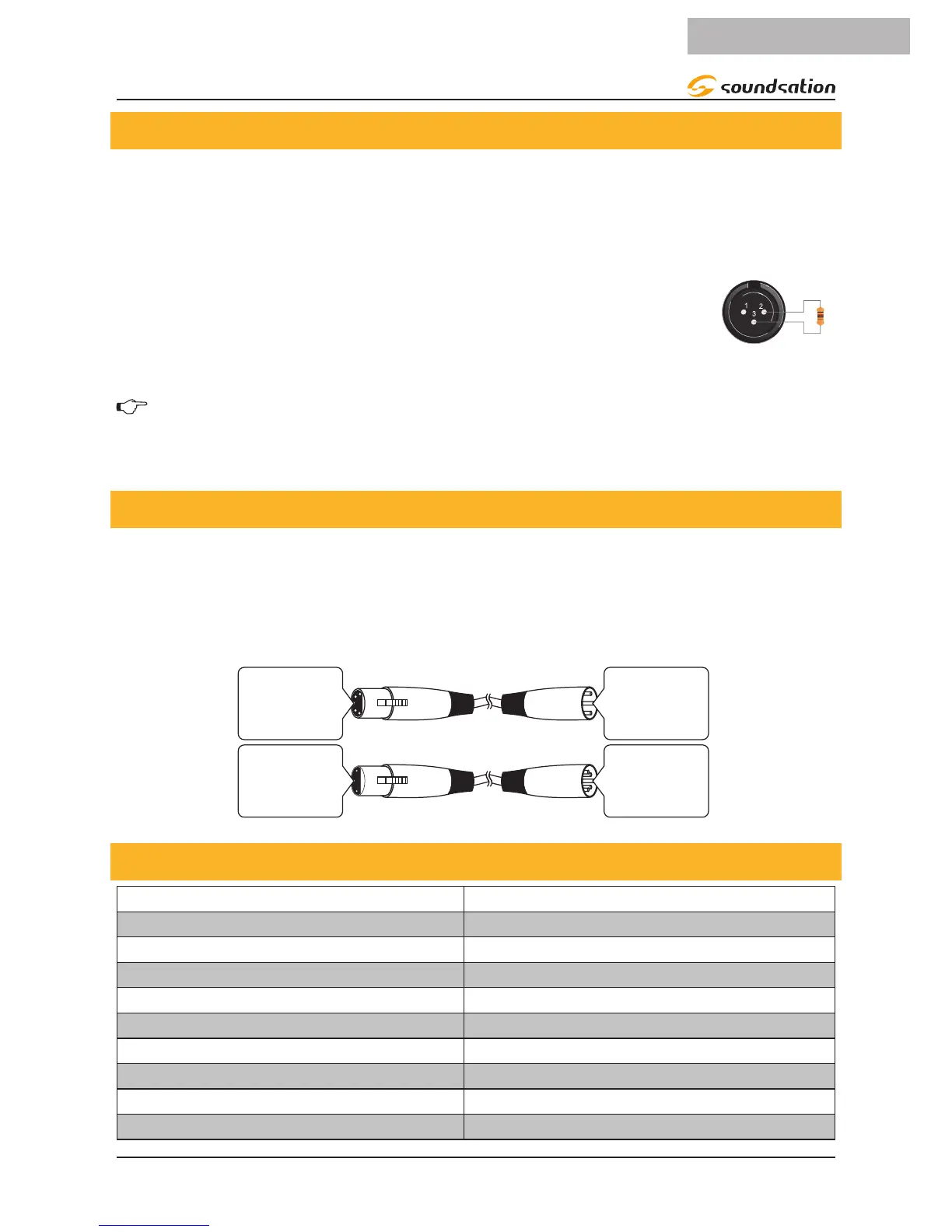

12.3. Terminatore DMX
DMX è un protocollo di comunicazione resiliente, tuttavia si possono vericare errori. Al
ne di prevenire disturbi e deteriorare i segnali di controllo DMX, una buona abitudine
è di collegare l’uscita DMX dell’ultimo dispositivo nella catena a un terminatore DMX, in
particolare in caso di collegamenti molto lunghi.
Il terminatore DMX è semplicemente un connettore XLR con un
resistore da 120Ω (ohm), da 1/4 watt collegato rispettivamente tra i
piedini 2 e 3 del segnale (-) e del segnale (+), che viene quindi inserito
nella presa di uscita dell’ultimo proiettore nella catena. Le connessioni
sono illustrate di seguito.
Il cavo di segnalazione complementare può trasmettere i segnali a massimo
20 apparecchi. In casi catene con più fari, è consigliabile usare un amplica-
tore di segnale.
12.4. Cavi DMX a 3 Piedini e 5 Piedini
I protocolli di connessione DMX utilizzati dai produttori di controller e apparecchi non
sono standardizzati in tutto il mondo. Tuttavia, due sono gli standard più comuni: uno
con XLR a 5 piedini e uno con XLR a 3 piedini. Se si desidera collegare SCENEMAKER
1216 ad un faro con XLR a 5 piedini, è necessario utilizzare un cavo adattatore o auto-
costruirselo. Di seguito la corrispondenza dei collegamenti tra i connettori a 3 e 5 piedini.
5-Pins XLR (plug)
Pin 1: GND (Screen)
Pin 2: Signal (-)
Pin 3: Signal (+)
Pin 4: N/C
Pin 5: N/C
3-Pins XLR (socket)
Pin 1: GND (Screen)
Pin 2: Signal (-)
Pin 3: Signal (+)
5-Pins XLR (socket)
Pin 1: GND (Screen)
Pin 2: Signal (-)
Pin 3: Signal (+)
Pin 4: N/C
Pin 5: N/C
3-Pins XLR (plug)
Pin 1: GND (Screen)
Pin 2: Signal (-)
Pin 3: Signal (+)
13. SPECIFICHE
Alimentazione DC 9V-12V, 500mA min.
USB Data / Lamp 5V - 200 mA max
Protocolli DMX-512 USITT
Ingresso Dati Locking 3-pin XLR male socket
Uscita Dati Locking 3-pin XLR female socket
Congurazione Pin Dati Pin 1 shield, Pin 2 (-), Pin 3 (+)
Dimensioni Controller (WxHxD): 482 x 82 x 133 mm
Peso Netto 2.0 kg
Dimensioni dell’Imballo (WxHxD): 560 x 135 x 185 mm
Peso dell’Imballo: 2.6 kg
120ohm, 1/4W
resistor
DMX Terminator
45
ITALIANO
Manuale d’uso SCENEMAKER 1216
