Trazar Tono en Cable Coaxial

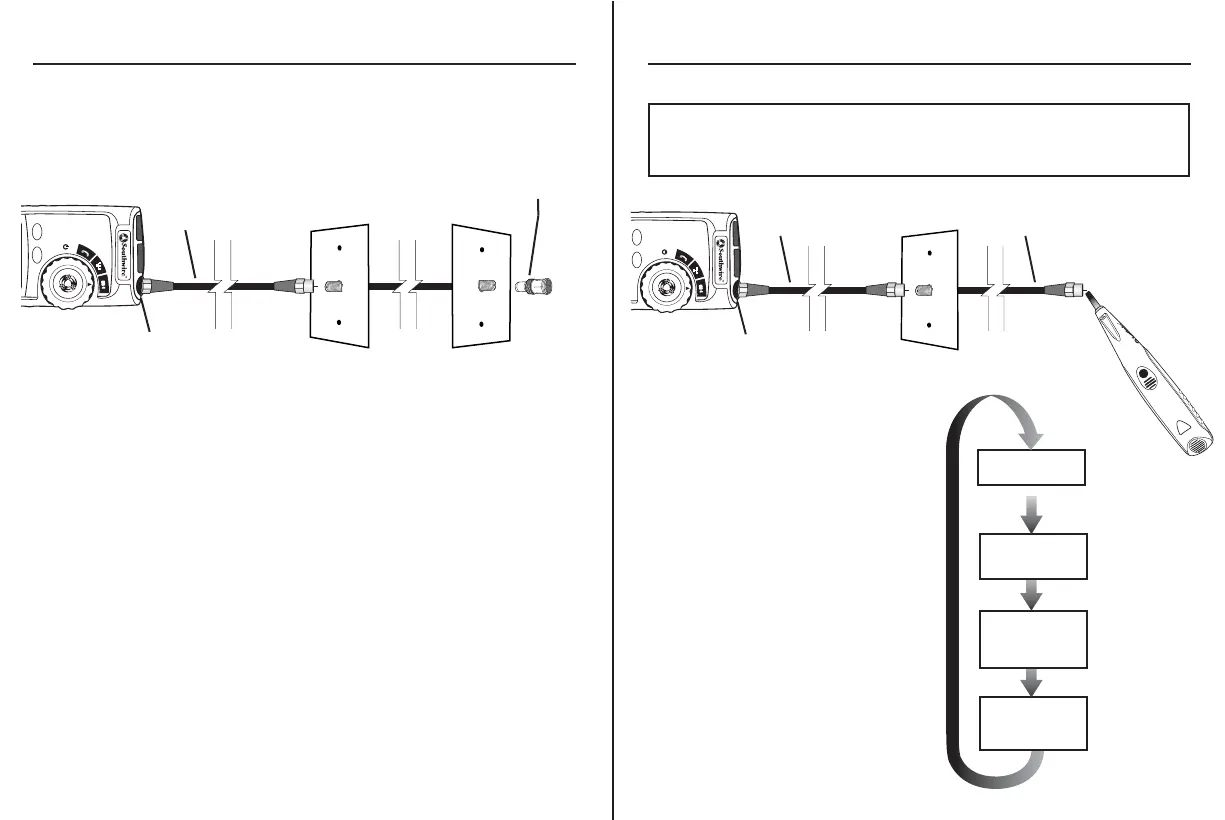

1. Conecte el cable bajo prueba al
conector F en el probador.
2. Mueva el interruptor de función
rotativa a la posición de Video.
3. Presiona el botón de MODE para
activar el Generador de Tono.
4. Presione repetidamente el botón
MODE para seleccionar el tono
deseado. Consulte la tabla de
secuencia (E) abajo para una
explicación de la selección de tono.
(E)
MODO
DE PRUEBA
Lo:
Tono bajo
HI 2:
Tono gorjeante
HI 1:
Tono que alterna
entre Alto/Bajo
MODO DE TONO
Lo
HI 1
HI 2
M300P
CYCLE
MODE
Cable Cable
Sonda
Amplificadora
NOTA: Es necesario usar una sonda amplificadora por separado,
Southwire
Model T120AP – (se vende por separado)
para poder escuchar el tono. Ciertos
separadores que se usan en cables coaxiales no permiten que el tono pase.
Operación
Comprobar Cableado en Cables Coaxiales Instalados
1. Conecte un cable de interconexión bueno al conector F en el probador.
2. Conecte el otro lado del cable de interconexión al puerto en la pared o
panel de interconexión conectado al cable bajo prueba.
3. Conecte un remoto coaxial con número al puerto en la pared al otro lado
del cable bajo prueba.
4. Mueva el interruptor de función rotativa a la posición de Video.
5. Interprete los resultados de la prueba fijándose en Cableado y Pantalla.
Ejemplos en la página 21.
M300P
CYCLE
MODE
Identificador
Remoto Conector F
Cable
Conector F
Probador
Probador
Conector F
Operación
MODO DE TONO
MODO DE TONO
