Trazar Tono en Cable Coaxial cont.
NOTA: Aplicar el tono en el conductor central y el aislado o solo el aislado
permitirá que el tono se detecte a una mayor distancia del cable. Al tratar de
identificar un cable entre otros cables, envíe el tono a través del conductor
central para evitar que la señal se pase a otros cables.
El cable por el cual se está enviando el tono se puede identificar al tocar la
punta de la sonda al conductor central al final del cable.
5. El tono se puede enviar por el conductor del centro, aislado o ambos.
Presione repetidamente el botón CYCLE para seleccionar el conductor
deseado. La selección será indicada en la parte inferior de la pantalla.
Consulte la tabla de secuencia (F) para una explicación.

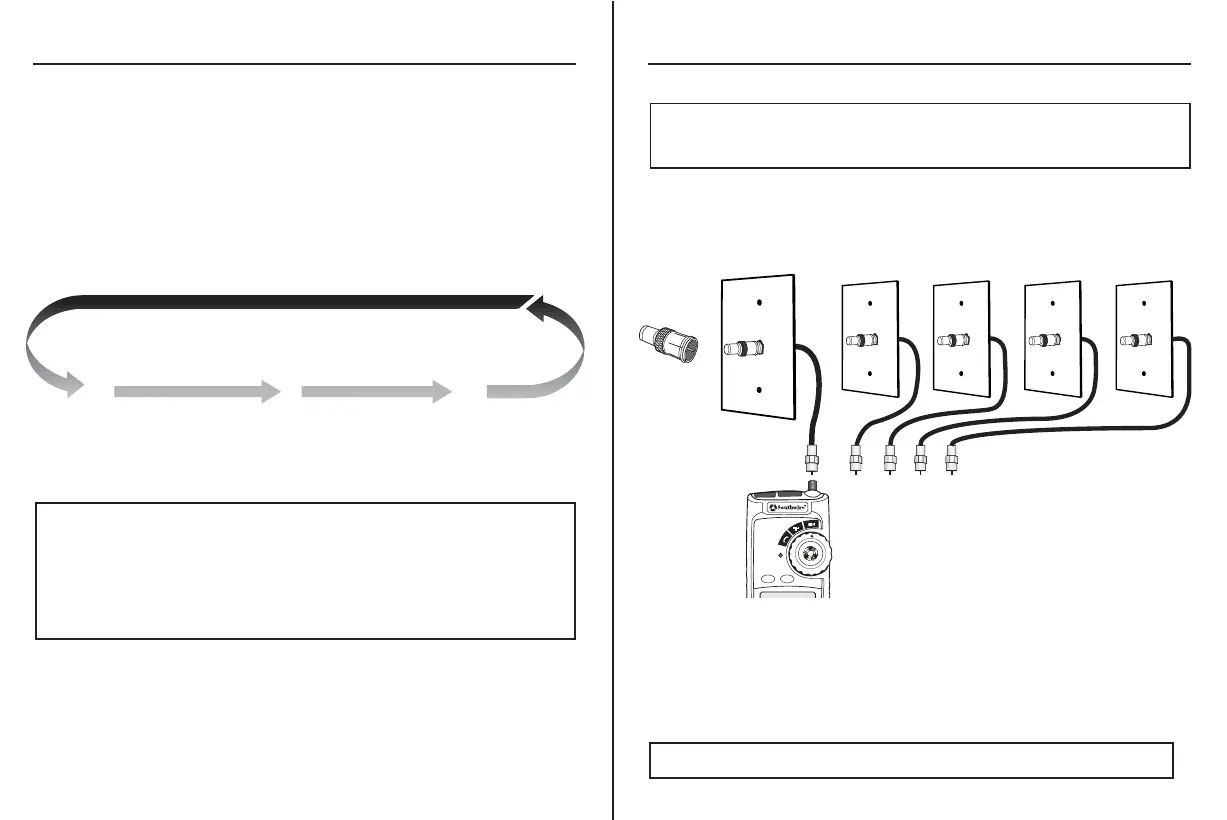

Identificación de Cable en Cable de Video Instalado
NOTA:
El indicador de Open o Short aparecerá si el cable está defectuoso.
1. Conecte los identificadores remotos con números a los puertos de conector F
de cada cable que necesita ser identificado.
2. En el panel de interconexión, conecte el cable sin identificación al puerto
F del probador.
3. Mueva el interruptor de función rotativa a la posición de Video.
4. Si el cable bajo prueba está conectado a uno de los identificadores remotos,
la pantalla identificará el número que corresponde a ese remoto.
Los identificadores remotos se pueden utilizar para identificar cables desde los
paneles de interconexión hasta puertos en la pared. Cada identificador tiene un
número de identificación. Cuando el probador se conecta a un cable que tiene un
identificador conectado al otro lado, el probador indicará el número de ID que
está marcado en el identificador.
( F)
S CS
Aislado Conductor Central
y Aislado
Conductor Central
C
1
M300P
CYCLE
MODE
1
2
3
4
5
NOTA:
El M300P incluye 5 identificadores remotos para cables de datos y 5
identificadores remotos para cables coaxiales. Kits de Expansión están disponibles
para un máximo de 16 remotos.
Remoto
de Conector F
Identificador:
5 remotos
(con números del 1 al 5)
Operación Operación
