Montaje de la base
53
C

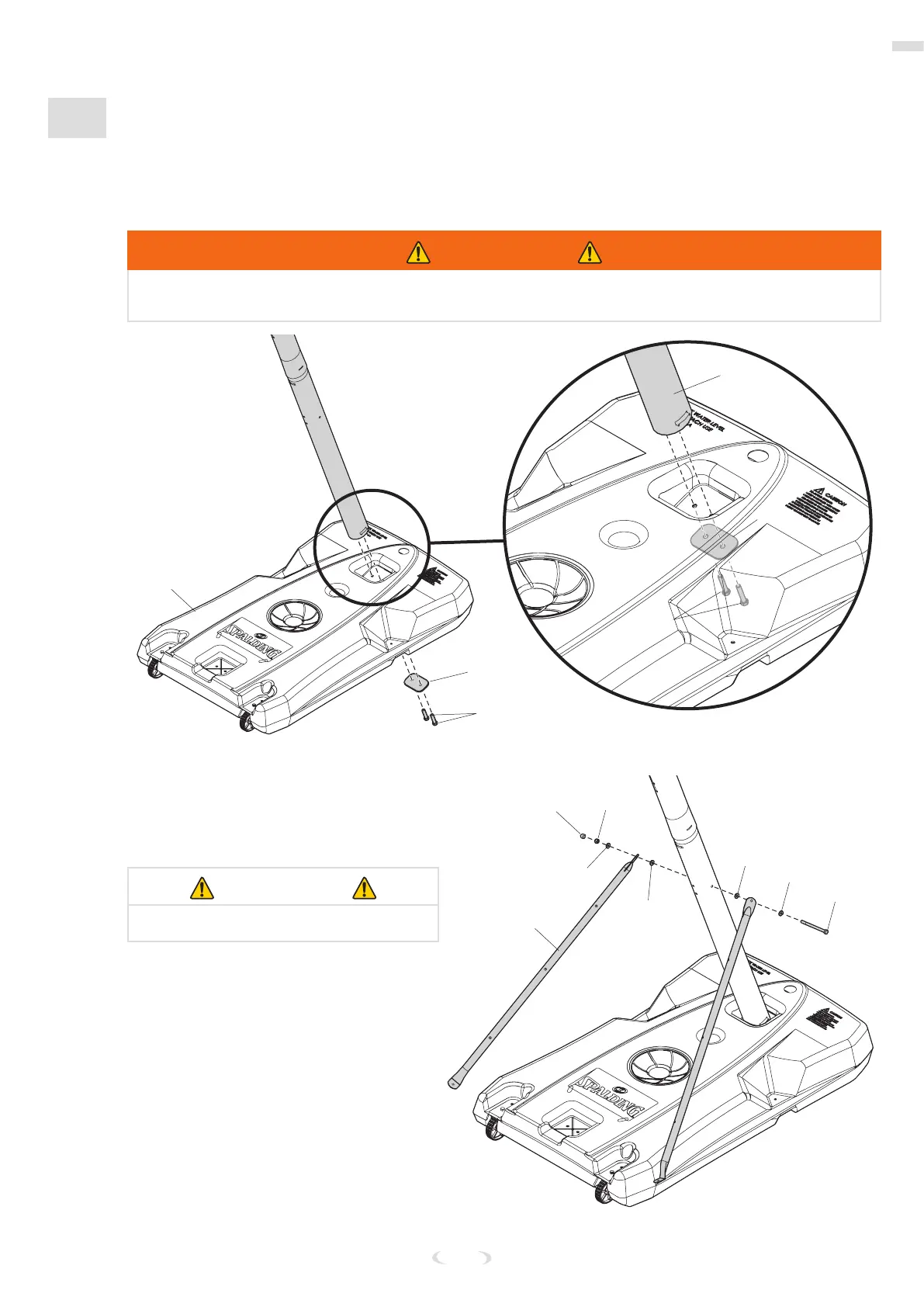

COLOCACIÓN DEL POSTE OVALADO EN LA BASE
1. Conecte el conjunto del poste ovalado a la base (1).
2. Fije el conjunto del poste ovalado en la base (1) utilizando los pernos (14) y el soporte de montaje
del poste (13).
ADVERTENCIA
SE REQUIEREN DOS PERSONAS PARA ESTE PROCEDIMIENTO. EL INCUMPLIMIENTO DE ESTA
ADVERTENCIA PODRÍA OCASIONAR LESIONES GRAVES Y/O DAÑOS MATERIALES.
Núm. 1
Núm. 10
Núm. 13
Núm. 14
Núm. 14
Núm. 13
3. Fije los puntales de la base (3) al
poste.
4. Coloque la cubierta (21) sobre el
extremo expuesto del perno.
IMPORTANTE
NO LO APRIETE DEL TODO.
Núm. 3
Núm. 21
Núm. 16
Núm. 17
Núm. 15
Núm. 9
Núm. 9
Núm. 17
