Montaje de la base
54
C

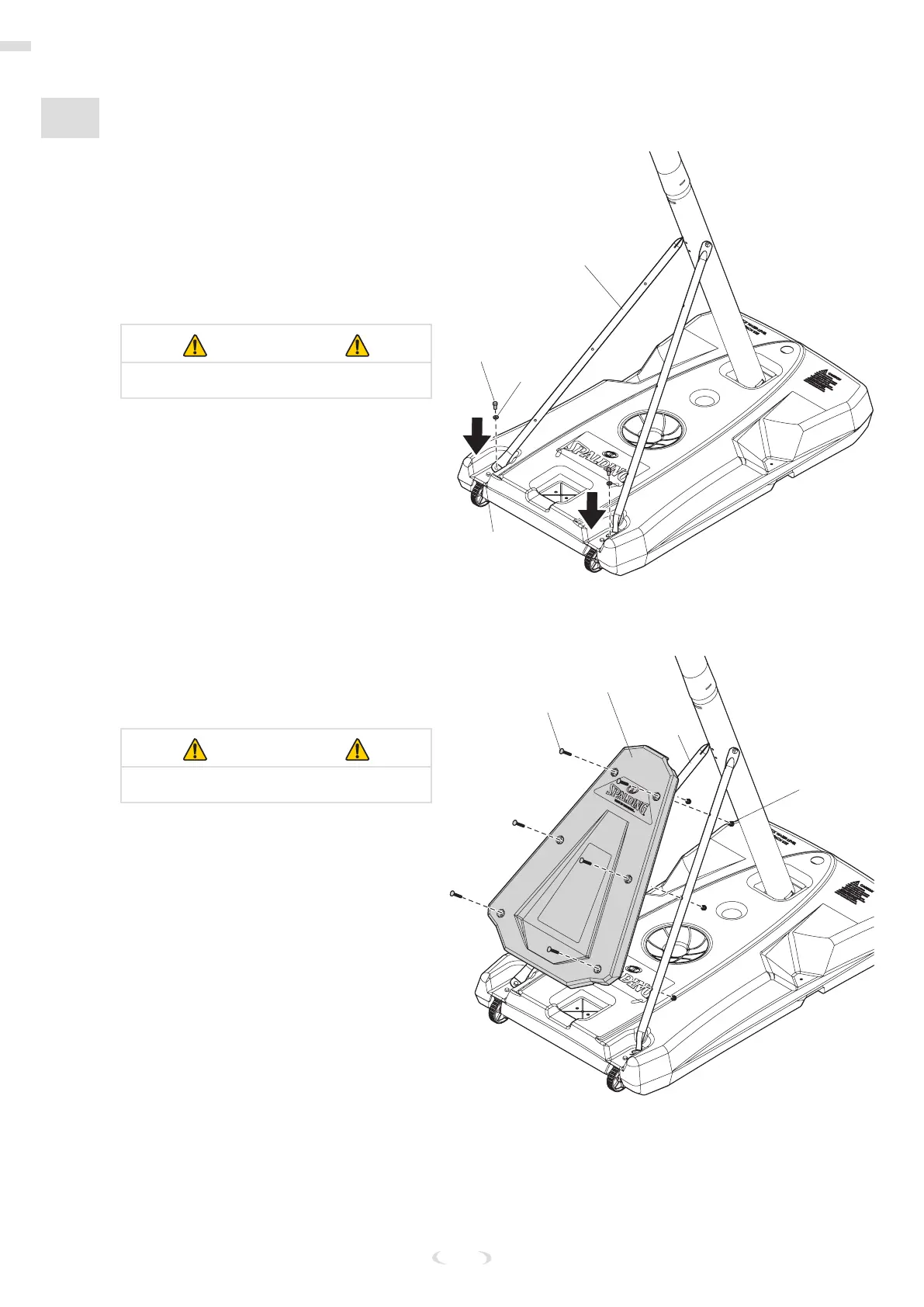

COLOCACIÓN DEL POSTE OVALADO EN LA BASE
5. Gire los extremos no jados de
los puntales de la base (3) para
alinearlos con los oricios de
montaje de la base.
6. Fije los extremos de los puntales
de la base (3) en los soportes de las
ruedas (4) con los pernos (18) y las
tuercas (9).
IMPORTANTE
NO LO APRIETE DEL TODO.
Núm. 18
Núm. 9
Núm. 4
Núm. 3
7. Fije la cubierta (2) sobre los puntales
de la base (3) utilizando los pernos
(19) y las tuercas (20).
IMPORTANTE
Apriete completamente todas las piezas.
Núm. 19
Núm. 2
Núm. 3
Núm. 20
