Contenido del paquete
45
MONTAJE DE LA CANASTA
SP568091 11/07
4
2
1
3
Gire la manivela para subir o bajar
el tablero.
No gire demasiado la manivela de
modo que el tablero quede fuera del
rango de altura de fábrica de 7-1/2 pies
a 10 pies (2.3 m a 3.05 m).
El mecanismo de ajuste interno del
elevador mecánico podría dañarse si
se llega a una altura por encima de
10 pies (3.05 m) o por debajo de 7-1/2
pies (2.3 m).
A
B
AJUSTE DE LA ALTURA
MOVIMIENTO DEL SISTEMA
1. Ajuste la altura del tablero de
baloncesto hasta la posición
más baja.
2. Mientras sujeta el poste, gire
el sistema de baloncesto hacia
adelante hasta que las ruedas
toquen el suelo.
3. Mueva el sistema de baloncesto
hasta la ubicación deseada.
4. Con cuidado, vuelva a poner
el sistema de baloncesto en
posición vertical.
5. Compruebe que el sistema
está estable
.
Núm. 33
Núm. 28
Núm. 44
Núm. 34
Núm. 43
Núm. 41

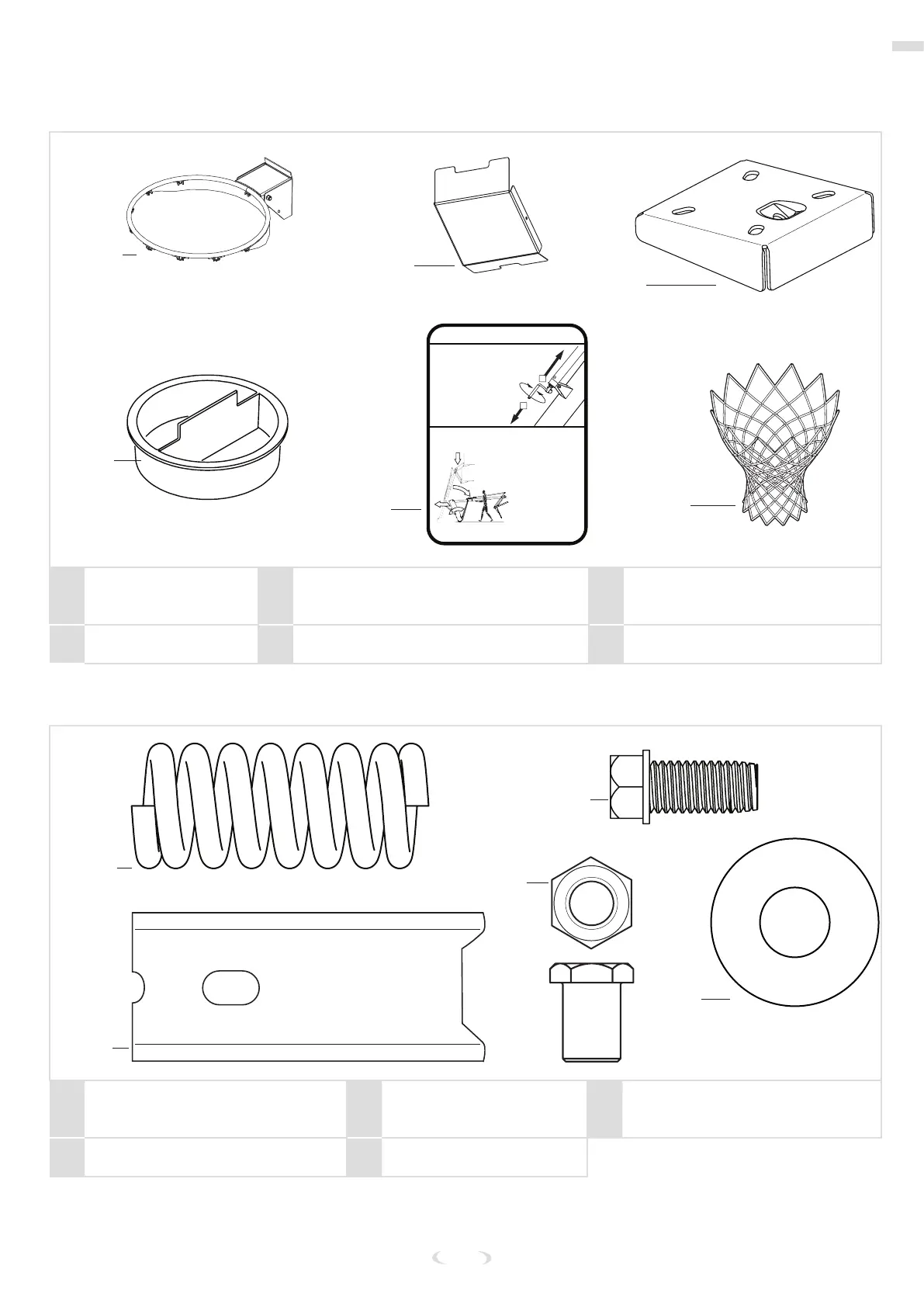

34 Aro (x1) 28 Placa de cubierta, aro (x1) 44
Soporte, Slam Jam, cuadrado, negro
(x1)
41 Tapa, para la base (x1) 33 Etiqueta, ajuste de altura y movimiento (x1) 43 Red (x1)
KIT 6 – CANASTA – 208877
Núm. 37
Núm. 47
Núm. 46
Núm. 48
Núm. 39
37
Arandela, plana, 0.625 d. int. x 1.5
d. ext. (x1)
39
Tornillo, #10-0.394" de largo
(x2)
46 Soporte, refuerzo, Slam Jam (x1)
47 Resorte, en aro (x1) 48 Tuerca, especial 3/8-16 (x1)
