SPALDING BC0105 - Montaje de las Ruedas

Montaje de la base
49
A

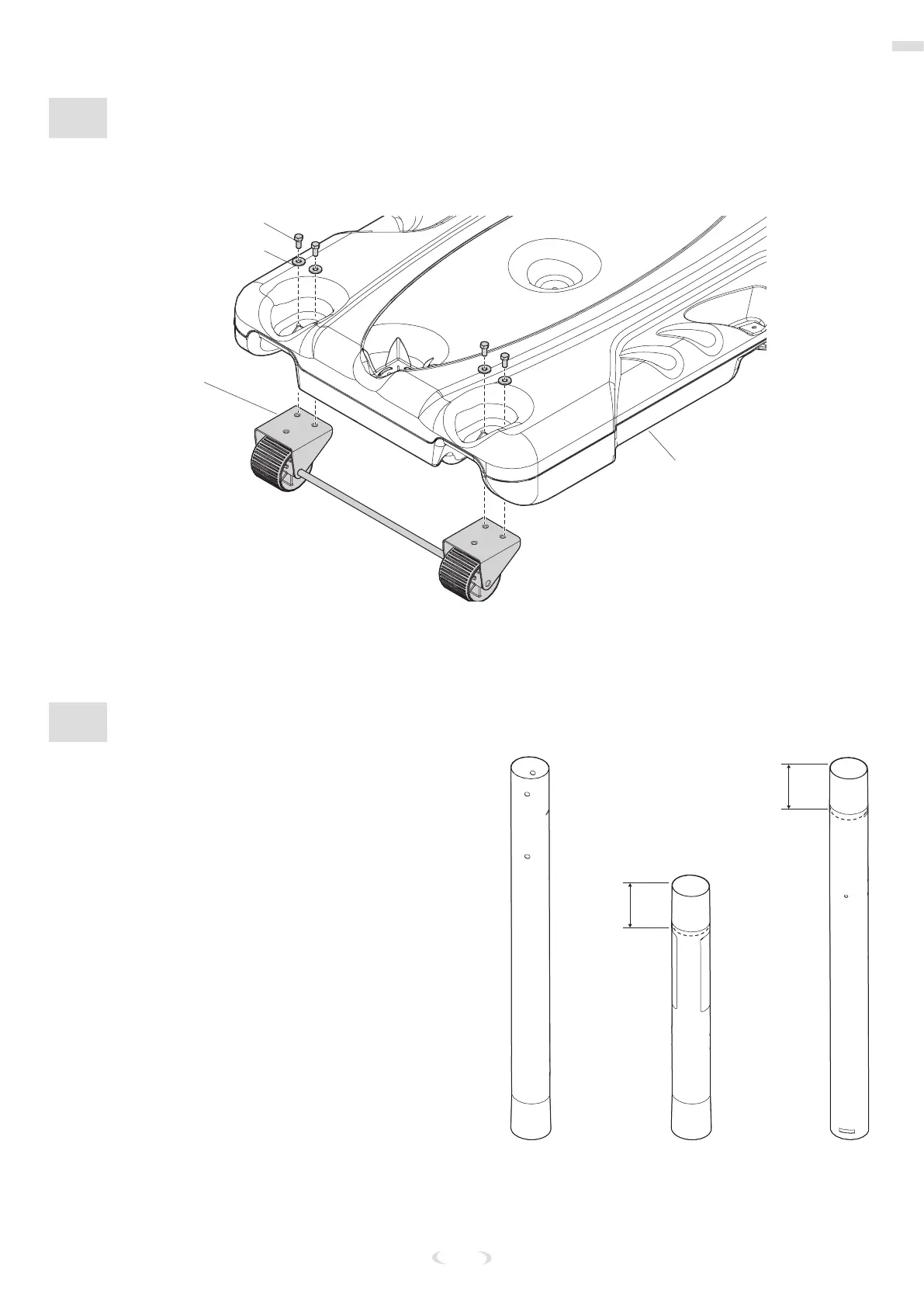

MONTAJE DE LAS RUEDAS
3. Fije los soportes de las ruedas (7) y el montaje de las ruedas a la base (1) con los pernos (18)
y las arandelas (24).
Núm. 18
Núm. 24
Núm. 7
Núm. 1
B
MONTAJE DEL POSTE OVALADO
1. Identique la sección superior (6),
intermedia (5) e inferior (4) del poste
ovalado.
2. Marque 3-1/2” (9 cm) desde la parte
superior de las secciones del poste
intermedio (5) y del poste inferior (4).
Núm. 4 Núm. 5
3 1/2"
(9 cm)
3 1/2"
(9 cm)
Núm. 6
