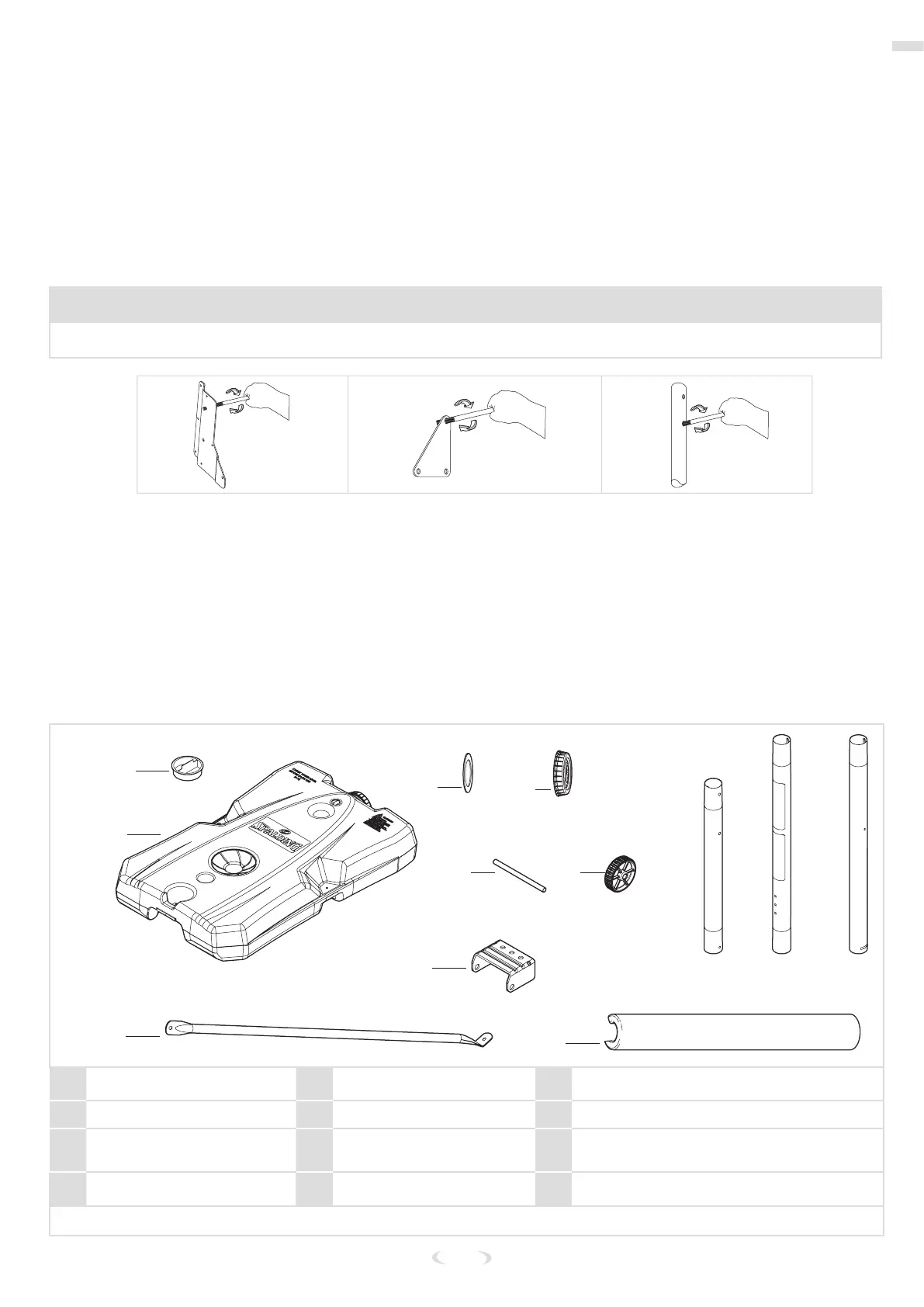

Comprobación del ajuste de los pernos de tolerancia estrecha
37
Comprobación del ajuste de los pernos de
tolerancia estrecha
Para garantizar que el sistema del tablero ofrece una calidad de juego óptima, se requiere una estrecha tolerancia
del ajuste entre los componentes del elevador y los herrajes. Compruebe el ajuste de los pernos grandes en los
oricios grandes de los tubos del elevador, los soportes del tablero y las placas triangulares. Si fuese necesario, con
cuidado, realice movimientos circulares para extraer el exceso de pintura de los oricios.
NOTA
No todos los artículos ilustrados están incluidos en cada modelo.
Contenido del paquete
Compruebe el contenido de cada kit y otras piezas para asegurarse de que se incluyen todas las partes. Conserve
los herrajes del kit en la bolsa etiquetada, ya que los utilizará en diferentes pasos del montaje.
Vea el "Listado de piezas" de la página 62 para ver la lista completa de los números de las piezas de recambio.
MONTAJE DE LA BASE
Núm. 1
Núm. 24
Núm. 10
Núm. 19
Núm. 48
Núm. 45
Núm. 2
Núm. 23
Núm. 3
Núm. 4 Núm. 5 Núm. 6
1 Base (x1) 2 Rueda, eje (x1) 3 Rueda, 4" (x2)
4 Poste superior (x1) 5 Poste intermedio (x1) 6 Poste inferior (x1)
10 Puntal de tanque (x2) 19 Soporte de la rueda (x1) 23
Tapa, base, tapón de rosca, grande, diámetro
5.5" (x1)
24 Tapa, base (x1) 45 Junta, tapón de rosca (x1) 48 Almohadilla del poste (x1)*
* Es posible que estas piezas no se incluyan en todos los modelos
