Montaje del ajuste del elevador
49
E
MONTAJE DEL AJUSTE DEL ELEVADOR

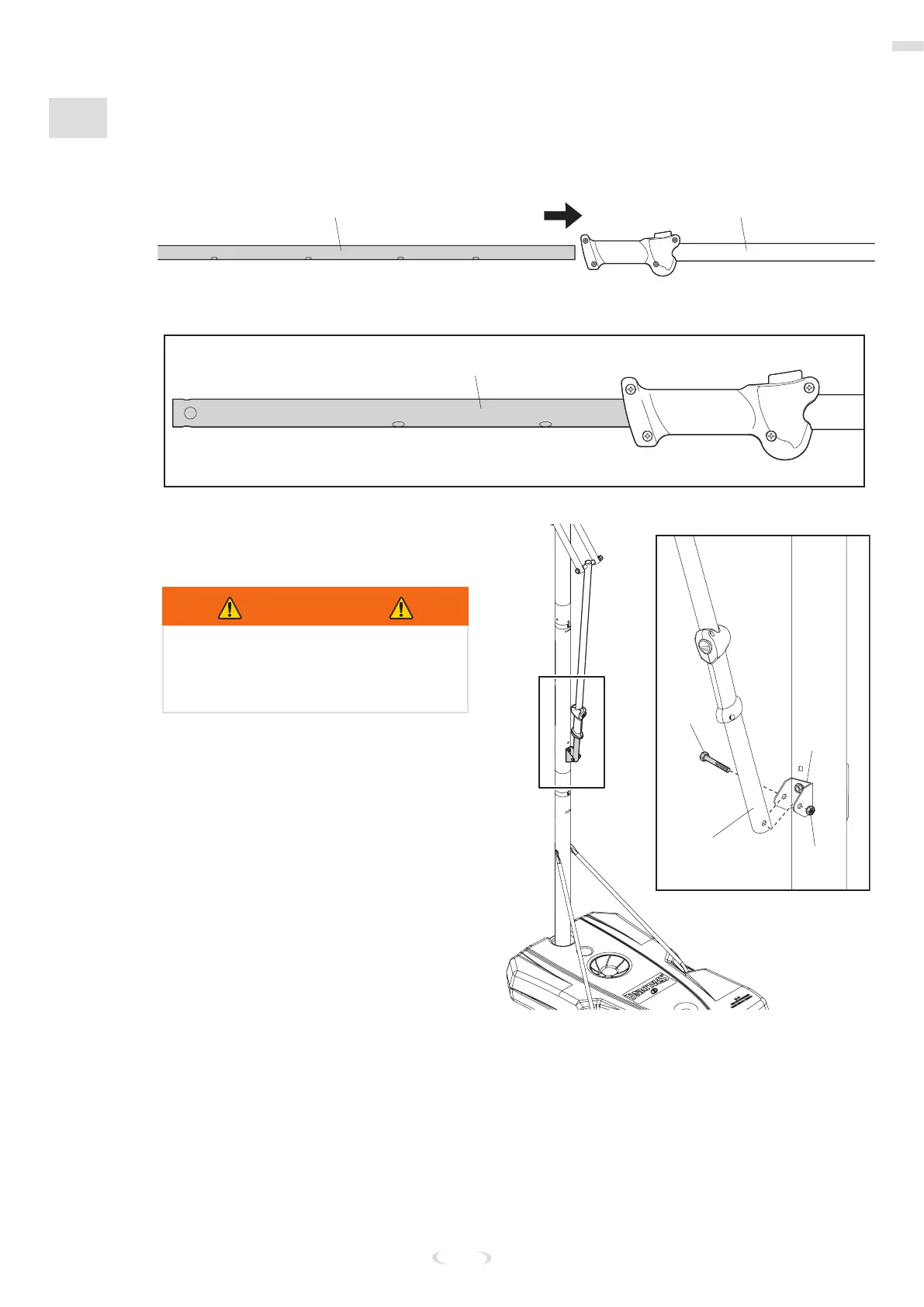

3. Introduzca el tubo de ajuste interior (39) en el montaje del tubo exterior (38) hasta que quede
colocado, aproximadamente, en el medio del montaje del tubo exterior (38).
Núm. 39
Núm. 39
Núm. 38
4. Fije el tubo de ajuste interior (39) al
soporte de montaje del poste (27)
utilizando el perno (18) y la tuerca (13).
ADVERTENCIA
APRIETE EL PERNO (18) EN LA
CONTRATUERCA (13) HASTA QUEDAR
PAREJO CON EL BORDE EXTERIOR DE LA
CONTRATUERCA.
Núm. 27
Núm. 39
Núm. 13
Núm. 18
