4. Per attivare la modalità di singola pendenza nell’asse Y, premere il tasto manuale del telecomando due
volte.
5. Misurare direttamente sull‘apparecchio all‘interno dell‘asse di inclinazione l‘altezza del fascio laser.
6. Applicare sul piolo direzionale dell‘asse di inclinazione il collimatore per l‘allineamento della pendenza,
senza variare l‘altezza del ricevitore (C).
7. Premere il tasto freccia Su e Giù del laser no a che il ricevitore non mostra il segnale di livello.
8. Ricontrollare l’elevazione del laser nell’asse di autolivellamento automatico usando l’HI nel passo 3.
Nota: se l’HI (altezza dello strumento) è stata cambiata, ruotare il laser no ad ottenere di nuovo
una lettura indicante “a livello”. Assicurarsi di NON cambiare l’altezza del ricevitore sulla stadia.

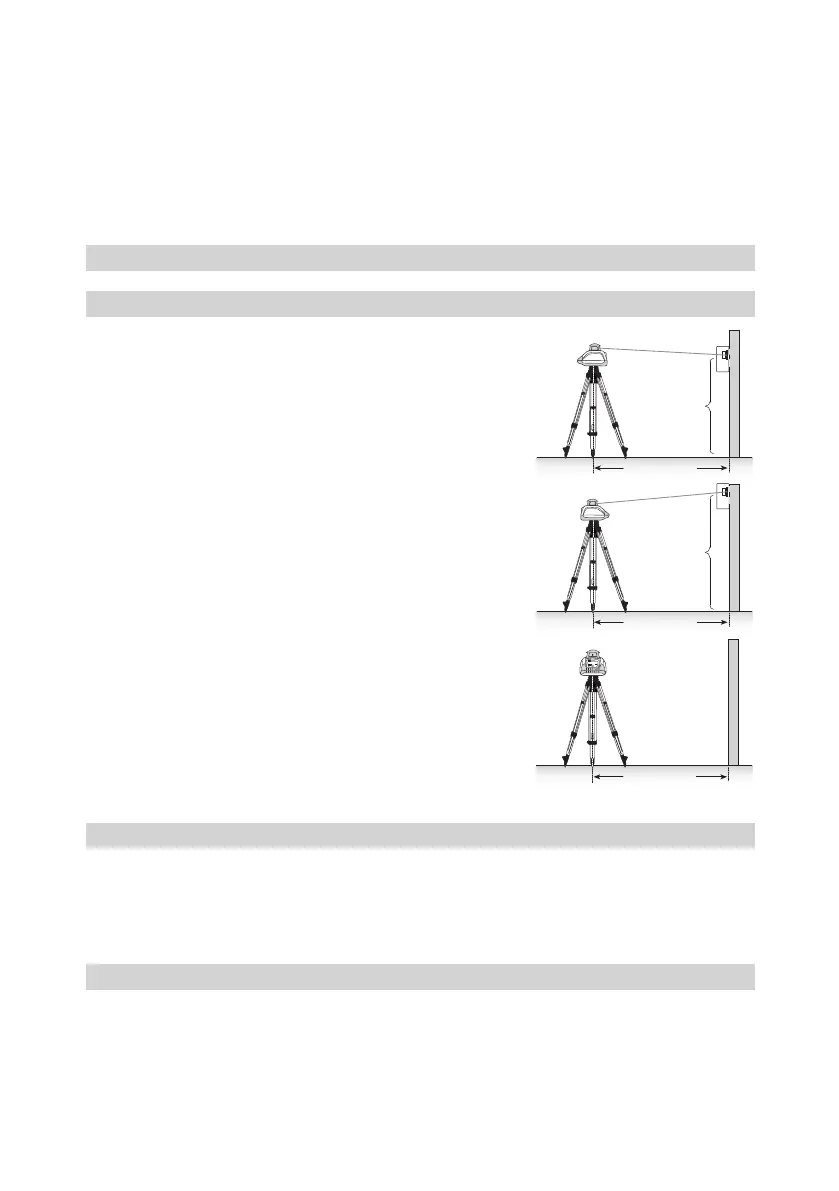

PRECISIONE
Controllo della precisione assi Y e X
1. Posizionare e livellare il laser a 30 m da un muro.
2. Sollevare / abbassare il ricevitore no a trovare il segnale “a livello”
per l’asse +Y . Fare un segno sul muro in corrispondenza della tacca
di livello.
Nota: per una maggiore precisione utilizzare l’impostazione
con sensibilità ne (1,5 mm) del ricevitore.
3. Ruotare il laser di 180° (asse – verso il muro) e consentire al laser
di rilivellarsi.
4. Sollevare / abbassare il ricevitore no a trovare il segnale “a livello”
per l’asse –Y . Fare un segno sul muro in corrispondenza della tacca
di livello.
5. Misurare la differenza tra i due segni. Se differiscono per più di
6 mm a 30 m, è necessario tarare il laser.
6. Dopo aver regolato l’asse , ruotare il laser di 90°. Ripetere le
operazioni 2-5 iniziando con l’asse +X .
Nota: qualora fosse richiesta una correzione della calibrazione,
si prega di seguire le istruzioni per la calibrazione riportate
sul nostro sito Internet Trimble:
www.trimble.com/support.shtml
PROTEZIONE DELL‘APPARECCHIO
Non esporre l‘apparecchio a temperature estreme e a cambi di temperature estreme (non lasciarlo
nell‘autovettura).
L‘apparecchio è molto robusto. Nonostante ciò gli apparecchi di misurazione vanno trattati con la relativa cura.
Dopo inuenze esterne più forti va controllata sempre la precisione del livellamento.
L‘apparecchio può essere utilizzato sia all‘interno che all‘esterno.
PULIZIA E CURA
Lo sporco sulle superci di vetro nell‘apertura inuenzano fortemente la qualità del raggio e il raggio d‘azione.
Pulire con cotton oc. Prestare attenzione a non lasciare peli o aloni sul vetro di protezione.
Ripulire lo sporco con un panno umido e morbido. Non utilizzare detergenti forti o solventi. Lasciare asciugare
l‘apparecchio bagnato all‘aria.
