37
Om u te melden dat de standby-functie is ingeschakeld , knippert de LED 2 van de batterij een keer per
4 seconden.
Om de standby-functie te deactiveren en de volledige werking van de laser te herstellen, dient u de manuele
toest van van de afstandsbediening in te drukken en deze 3 seconden lang ingedrukt te houden. De laser en
alle andere functies worden weer ingeschakeld.
Manuele modus
Door eenmaal kort te drukken op de manuele toets van de afstandsbediening schakelt de laser van automatisch
naar manuele modus, hetgeen de rode LED 5 met een knipperfrequentie van eenmaal per
seconde aangeeft. In deze modus kan de Y-as worden gekanteld door op de pijltjestoetsen „Omhoog / Omlaag“
op de afstandbediening te drukken en bovendien de X-as van de laser door op de pijltjestoetsen „Rechts/
Links“ van de afstandsbediening te drukken.
In de verticale (Manuele modus) stand passen de knoppen met de pijlen omhoog en omlaag de laserstraal
links en rechts aan ten opzichte van de lijnrichting, en de knoppen met de pijlen Links en Rechts passen de
helling van de laserstraal aan.
Om de automatische zelfnivelleringsstand weer te activeren, dient u opnieuw de manuele knop in te drukken.
Éénas-hellingmodus (Y-)
Door tweemaal kort op de manuele toets bij de horizontale modus te drukken, wordt het apparaat in de
éénashellingmodus omgeschakeld. Hetgeen wordt aangegeven door het gelijktijdige knipperen van de groene en
rode LED 4/5 in een frequentie van eenmaal per seconde. In deze modus kan de Y-as m.b.v. de pijltjestoetsen
Omhoog/Omlaag op de afstandsbediening worden gekanteld, terwijl de X-as verder in de horizontale modus
functioneert( z.B. bij de inbouw van hellende, verlaagde plafonds of opritten). Werkt het apparaat met 600 rpm,
dan is ook de slipbeveiliging actief, d.w.z. dat de apparaatopbouw verder wordt gecontroleerd.
Door opnieuw kort op de manuele toets te drukken gaat het apparaat terug naar het automatisch waterpas
stellen, hetgeen door de groene LED 4 wordt weergegeven.

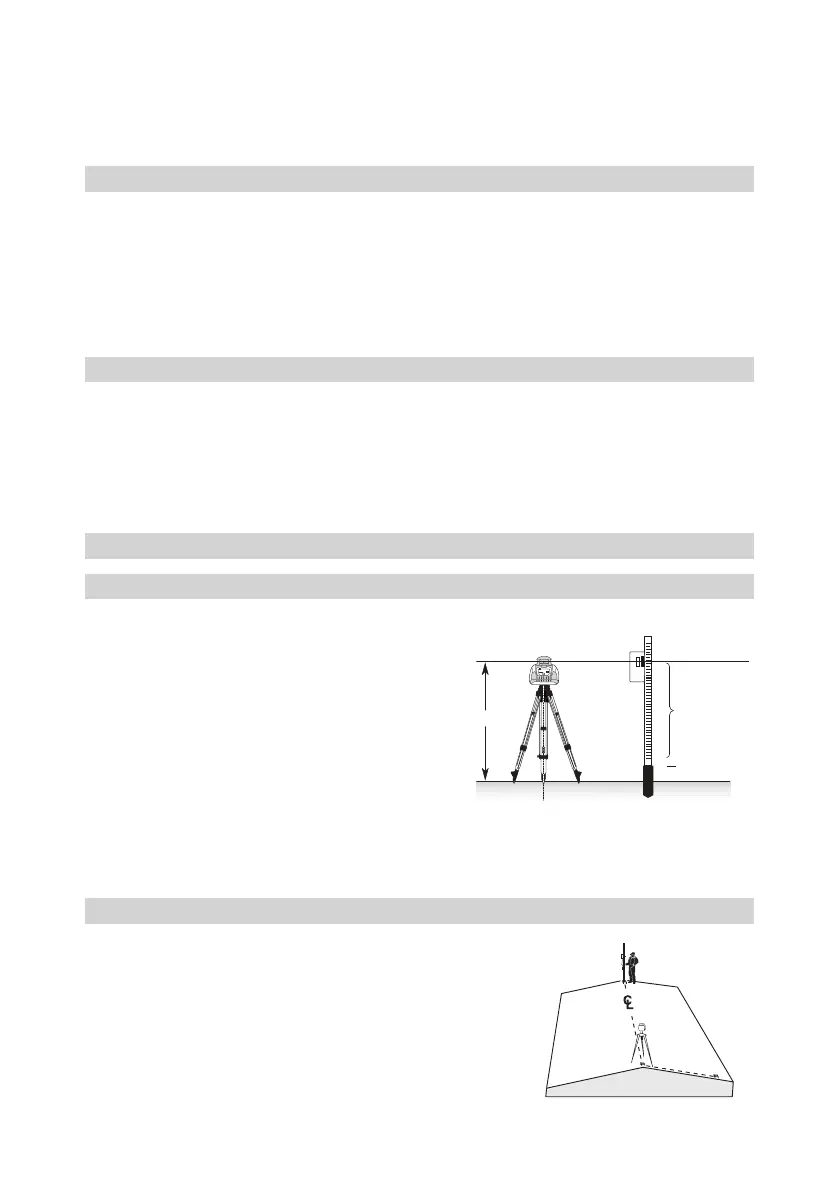

WERKVOORBEELDEN
Algemene constructie
Bepaling hoogte apparaat (HI)
De hoogte van het apparaat (HI) is de hoogte van de
laserstraal. Deze wordt berekend door het optellen van de
maatlataezing bij een hoogtemarkering of een bekende
hoogte.
Opbouw van de laser en positionering van de meetlat met
de ontvanger op een bekend hoogte- of referentiepiket (NN).
Ontvanger op de positie „Op Hoogte“ van de laserstraal
uitlijnen.
Optellen van de meetlataezing bij de bekende NNhoogte, om
de laserhoogte te bepalen.
Voorbeeld:
NN-hoogte = 30,55 m
Lataezing = +1,32 m
Laserhoogte = 31,87 m
De laserhoogte als referentie voor alle andere hoogtemetingen gebruiken.
Éénas-hellingmodus (Y-as)
1. Plaats de laser over het referentiepunt (A).
2. Kijk over de rotorkop, om de laser uit te richten in de zelfnivellerende
as. Maak gebruik van een statief.
3. Bevestig een ontvanger aan een meetbaak. Plaats de meetbaak
op het richtpunt en meet de hoogte van de laser (B).
Let op: gebruik deze HI als een referentie om de uitrichting
van de laser te controleren nadat de helling voor de andere
as werd ingesteld.
1.32 m
30.55 m
HI
A
C
B
