43
Manuellt läge
Med hjälp av fjärrkontrollen kan apparaten kopplas om från den automatiska självavvägningsdriften till den
manuella driften genom att knappen Manuell trycks kortvarigt en gång; detta signaliseras genom att den röda
LED:en 5 blinkar i sekundtakt. I detta driftläge kan Y-axeln lutas genom tryckning av pilknapparna Upp/Ned på
fjärrkontrollen och dessutom laserns X-axel genom tryckning av på fjärrkontrollens pilknappar Höger/Vänster .
I vertikalt läge (Manuellt läge) justerar upp- och nedknapparna laserstrålen till vänster och höger, och vänster-
och högerknapparna justerar laserstrålens lutning.
Tryck på den manuella knappen igen för att återgå till automatiskt självhorisonteringsläge.
Y- axelns manuella lutningsläge
För att aktivera Y-axelns enfalls läge, tryck två gånger på fjärrkontrollens knapp Manual. Vilket signaliseras
av att den gröna och röda LED:en 4/5 blinkar samtidigt i sekundtakt (i vertikalläge kopplar man från Manuell
direkt tillbaka till självavvägningsdriften. I detta driftläge kan Y-axeln lutas med hjälp av pilknapparna Upp/
Ned på fjärrkontrollen, medan X-axeln fortsätter att arbeta i automatisk horisontaldrift (t.ex. vid inbyggnad av
lutade, insatta innertak eller uppfarter). Om apparaten arbetar med 600 min
-1
, så är även stegsäkringen aktiv,
dvs. apparatuppbyggnaden fortsätter att övervakas, fastän Y- eller X- axeln har lutats manuellt.
Vid ytterligare en kortvarig tryckning av knappen Manuell kopplas apparaten tillbaka till den automatiska
självavvägningsdriften, vilket visas av den gröna LED:en 4.
ARBETSEXEMPEL
Generell konstruktion

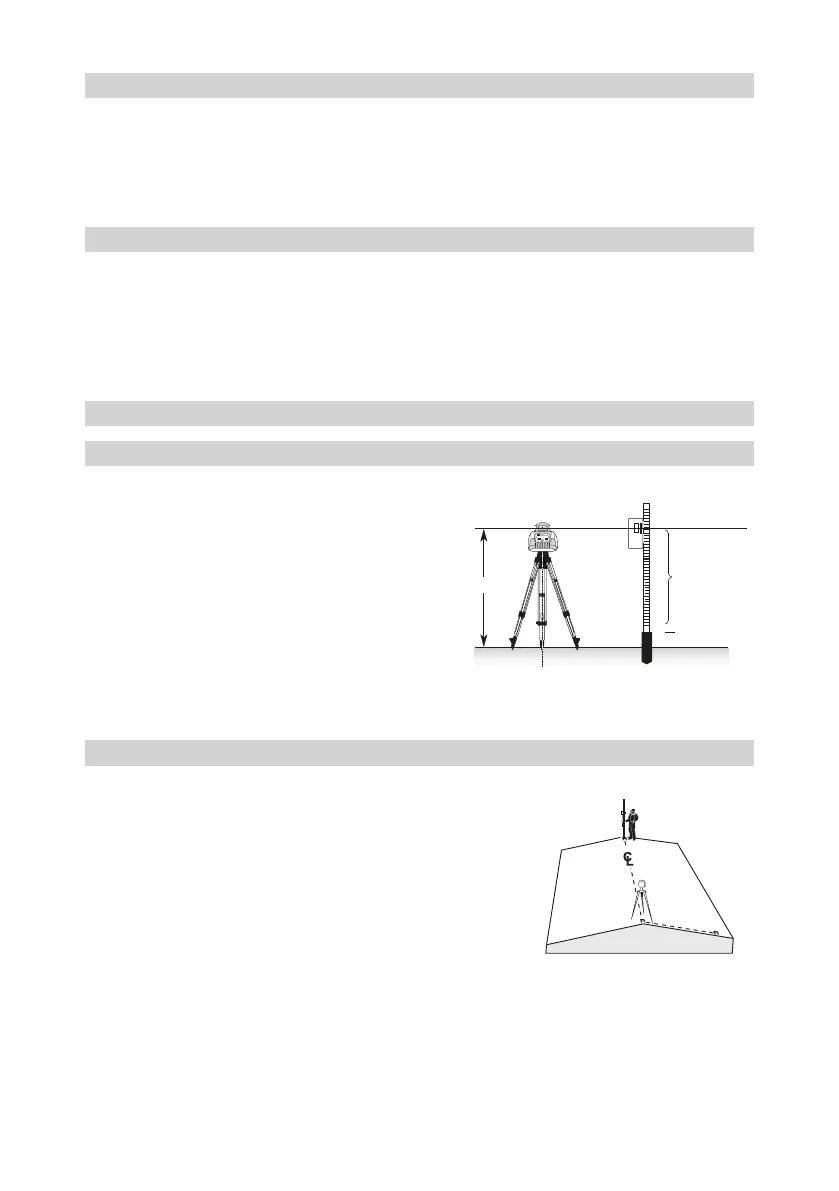

Hur man fastställer apparatens höjd (Hl)
Apparatens höjd (Hl) är lika med laserstrålens höjd.
Den fastställs genom att addera en position på lasermätstången
med en höjdmarkering eller en bekant höjd.
Laserns montering och lasermätstångens placering med
mottagaren på en bekant höjd- eller referensstång
(NN).
Rikta in mottagaren på positionen „på höjd“ med laserstrålen.
Addera positionen på lasermätstången med den bekanta
NN-höjden för att fastställa laserns höjd.
Exempel:
NN-höjd = 30,55 m
Lasermätstångens position = +1,32 m
Laserns höjd = 31,87 m
Använd laserns höjd som referens för alla andra höjdmätningar.
Y- axeln manuella lutningsläge
1. Ställ upp lasern ovanför referenspunkten (A).
2. Titta över rotorhuvudet, längst upp på lasern rikta upp lasern
mot önskad riktningshub i den axel som bör användas i
självhorisonterings-läge. Vrid lasern på trefotsstativet tills den är
ordentligt uppriktad.
3. Koppla en mottagare till en avvägningsstång. Ställ
avvägningsstången på den självhorisonteringsaxelns riktningshub
för att kontrollera laserns höjd (B).
Not: Använd denna HI som referens för att kontrollera
laserns uppriktning efter den andra axelns lutning inställts.
4. För att aktivera Y-axelns enfalls läge, tryck två gånger på
fjärrkontrollens knapp Manual.
5. Mät laserstrålens höjd i lutningsaxeln direkt på apparaten.
6. Utan att förändra mottagarens höjd sätter du mätstången för uppriktning av lutningen på lutningsaxelns
riktningsplugg (C).
7. Tryck på laserns upp- och nedpilknappen tills Du erhåller en nollmarkerad avläsning på mottagaren.
8. Kontrollera på nytt laserns höjd i den automatiska självhorisonteringsaxeln med hjälp av HI i steg 3.
Not: Om HI har ändrats, rotera lasern tills Du återigen erhåller en nollmarkerad avläsning. Se till att
INTE ändra mottagarens höjd på avvägningsstången.
1.32 m
30.55 m
HI
A
C
B
