67
Manuaalikäyttö
Painamalla kaukosäätimen „M“ painiketta (3) kerran lyhyesti painamalla laite voidaan kytkeä automaattitasaukselta
manuaalikäytölle, mikä näkyy siten, että punainen LED (5) vilkkuu kerran sekunnissa. Tällä käyttötavalla Y-akseli
voidaan kallistaa painamalla nuolinäppäimiä „Ylös/Alas“ kaukosäätimellä Manuaalisessa linjausasennossa ja lisäksi
X- akselia voidaan kallistaa painamalla nuolinäppäimiä „Oikea/Vasen“.
Pystysuorakäytöllä kaukosäätimen nuolinäppäimet Ylös/Alas kohdistuvat lasersäteen akselivaaituksen vasemmalle/
oikealle.
Paina manuaalinäppäintä uudelleen palauttaksesi laite automaattiseen tasauskäyttöön.
Yhden kaltevuuden käyttö (Y-akseli)
Aktivoidaksesi Y-akselin kaltevuustoiminnon, paina kauko-ohjaimen manual kytkintä kaksi kertaa.
Mikä näkyy siten, että vihreä ja punainen LED (4/5) vilkkuvat samanaikaisesti sekunttitahdissa. Tällä käyttötavalla
voidaan kallistaa Y-akseli kaukosäätimen ylös ja alas nuolipainikkeilla, kun X-akseli pysyy automaattisesti vaakatasossa.
(esim ojien ja ajoramppien asennukset).
Painamalla uudelleen lyhyesti manuaalinäppäintä laite kytkee takaisin automaattiselle itsevaaituskäytölle, minkä
osoittaa vihreä LED (4).
KÄYTTÖESIMERKIT
Talonrakennus

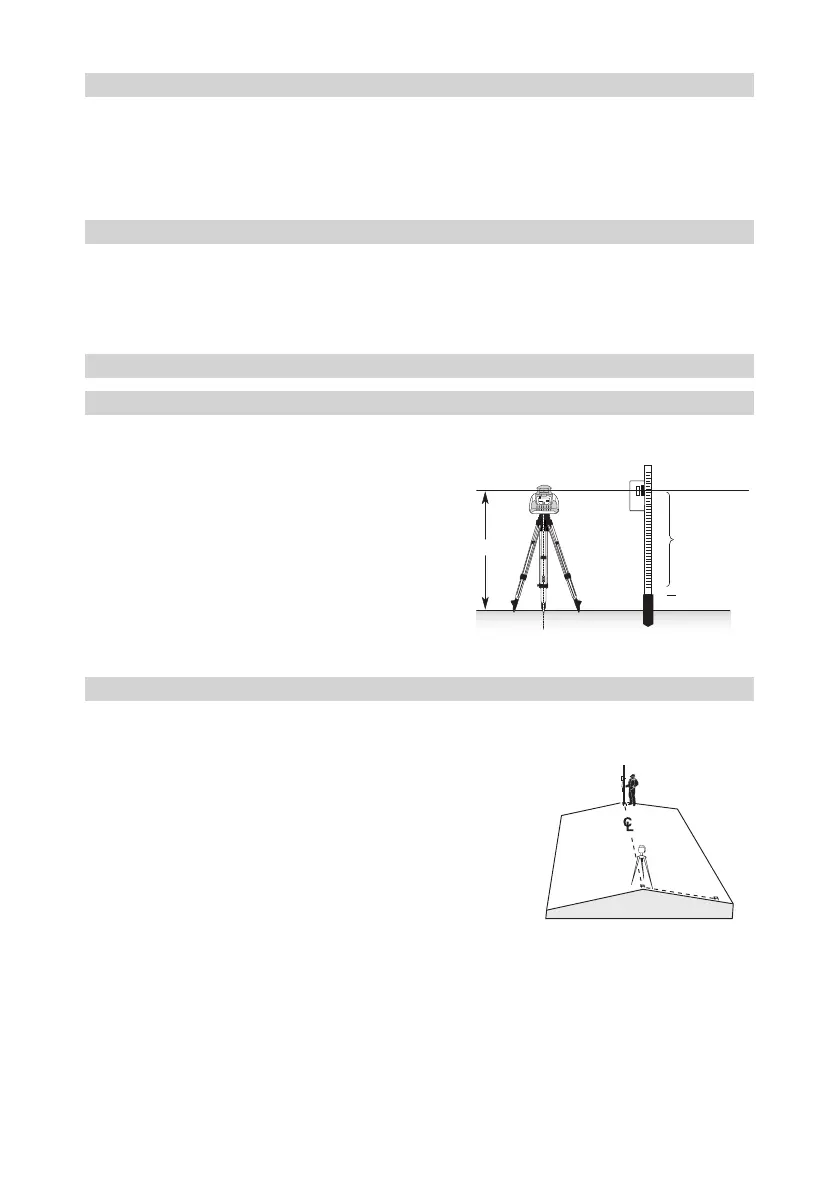

Kojekorkeuden määrääminen (HI)
Kojekorkeudella (HI) tarkoitetaan lasersäteen korkeutta. Se saadaan selville lisäämällä korkeuspisteen lukema latasta
saatuu lukemaan.
Laser pystytetään ja latta sekä vastaanotin asetetaan tunnetulle
korkeuspisteelle (NN).
Vastaanotinta liikuttamalla latalla hae lasersäde „tasolla“ –merkille.
Lue latan lukema.
Lisää latan lukema tiedossa olevaan NN-korkeuteen lasersäteen
korkeuden selville saamiseksi.
Esimerkki:
NN-korkeus = 30,55 m
Latan lukema = +1,32 m
Kojekorkeus = 31,87 m
Lasersäteen korkeutta tulee käyttää vertailukorkona kaikissa
korkeusmittauksissa.
Yhden kaltevuuden käyttö (Y-akseli)
1. Pystytä laser vertailupisteen yläpuolelle (A).
2. Katso roottoripään yli ja suuntaa laser haluamaasi suuntamerkkiin automaattitasaavalla akselilla. Käännä laseria
kolmijalalla, kunnes laser on kohdistettu oikein.
3. Kiinnitä vastaanotin mittalattaan. Aseta mittalatta asutomaattisesti
tasatun akselin suuntaan ja tarkista laserin korkeus (B).
Huomio: Käytä laitteen korkeutta vertailuarvona lasersuunnan
määräämiseksi toisen akselin kaltevuuden määräämisessä.
4. Aktivoidaksesi Y-akselin kaltevuustoiminnon, paina kauko-ohjaimen
manual kytkintä kaksi kertaa.
5. Mittaa suoraan laitteella kaltevuusakselilla lasersäteen korkeus.
6. Aseta mittauslatta kaltevuuden kohdistumiseksi kaltevuusakselin
suuntamerkille. Vastaanottimen korkeutta muuttamatta (C).
7. Paina ja pidä nuolinäppäintä Ylös/Alas niin kauan, kunnes lasersäde
on vastaanottimella „tasolla“.
A
C
B
1.32 m
30.55 m
HI
