ARBETSEXEMPEL
Hur man fastställer apparatens höjd (Hl)
Apparatens höjd (Hl) är lika med laserstrålens höjd. Den fastställs genom att addera en position på
lasermätstången med en höjdmarkering eller en bekant höjd.

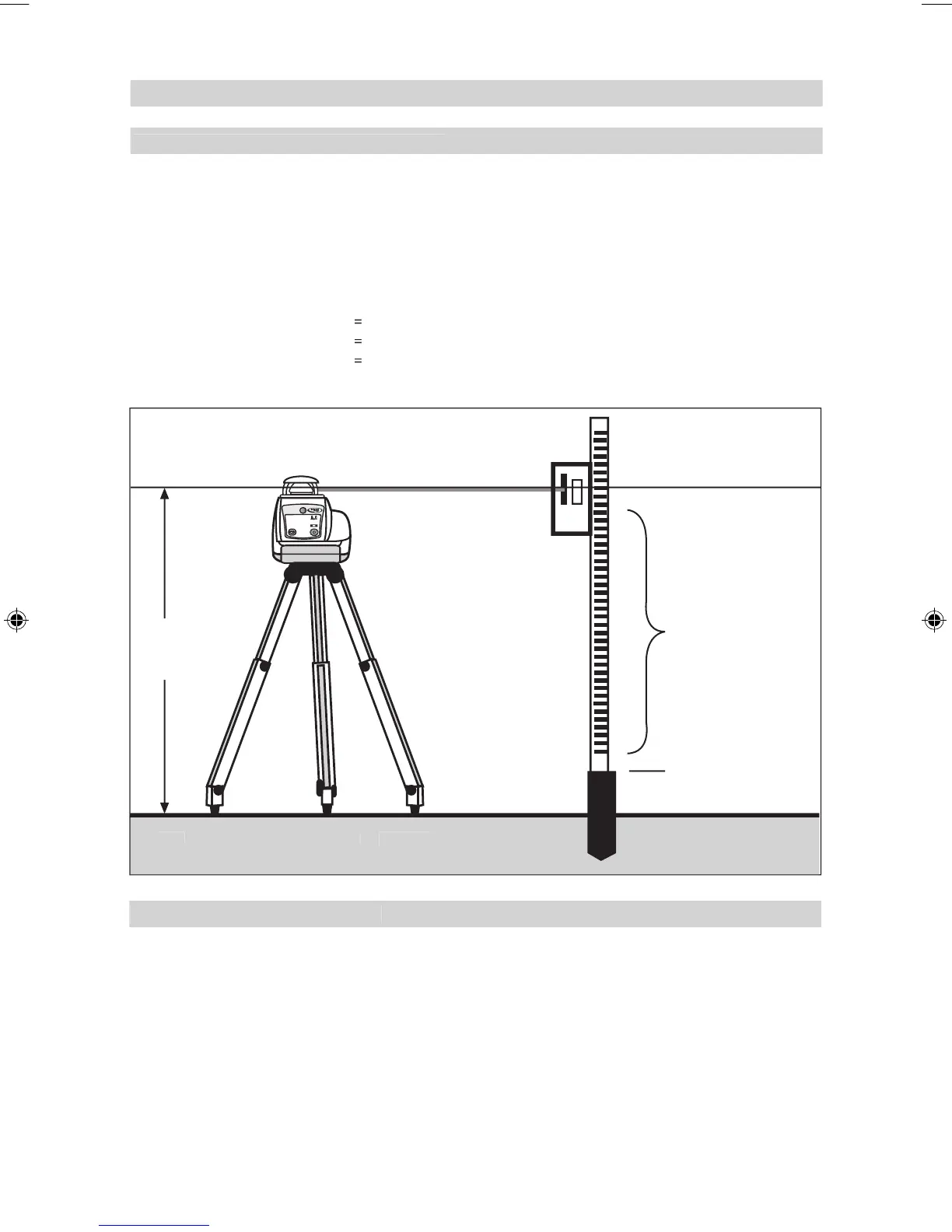

Laserns montering och lasermätstångens placering med mottagaren på en bekant höjd- eller referensstång
(NN).
Rikta in mottagaren på positionen „på höjd“ med laserstrålen.
Addera positionen på lasermätstången med den bekanta NN-höjden för att fastställa laserns höjd.
Exempel:
NN-höjd
=
30,55 m
Lasermätstångens position
=
+1,32 m
Laserns höjd
=
31.87 m
Använd laserns höjd som referens för alla andra höjdmätningar.
Överföra metermärke/höjdpunkt
Ställ upp apparaten i det horisontella driftsättet så (t.ex. med vevstativ), att laserstrålen be nner sig på önskad
höjd.
Vrid sedan prismat antingen för hand till det önskade målet eller använd ett av rotationsdriftsätten.
Om du arbetar utan stativ, ställ då apparaten på ett stabilt underlag och ta fram höjdskillnaden mellan laserstrålen
och den önskade höjdpunkten med hjälp av ett metermått. Märk in höjdskillnaden som mättes innan, efter att
du vridit prismat till målet.
LL300
Apparatens höjd (HI)
Lasermätstångens
position
1,32 m
NN-höjd
30,55 m
HI =
Lasermätstångens position
+
NN-höjd
HI = 1,32 m + 30,55 m = 31,87 m
HI
