操作方法

機械高の設定

機械高とは本体のレーザ光の高さです｡

機械高は､ベンチマークまたは既知標高点の高さと､標尺の値を足し算することで得られます｡

本機を設置し､標尺を現場のベンチマーク(BM)または既知標高点の上に置きます

水平位置表示を示すまで､標尺に沿って受光器を上げたり下げたりします。

ベンチマークに標尺の値を加えて､機械高を求めます｡

例

ベンチマーク =

30.55 m

標尺の値 =

+1.32 m

機械高 =

31.87 m

この機械高をその他すべての高さの基準として使用します。

高さの記録

レーザを水平モードに設置(三脚などを使用)して､レーザ光が設定したい高さになるようにします｡

三脚などを使用しないで作業する場合には､安定した面にレーザを設置し､定規を使用してレーザ光と望む高

さの高低差を測定します｡測定した高さをもう一度記録します｡

垂直使用

三脚を水平に置いて､レーザを自動整準モードで水平にセットアップします｡

マニュアルモードボタンを押します｡三脚に取り付けられたレーザの位置を垂直取付用ねじ穴を使用して垂

直設置に変更します｡

レーザを回して､垂直レーザ面が受光器の水平位置表示と一致するように調整します｡

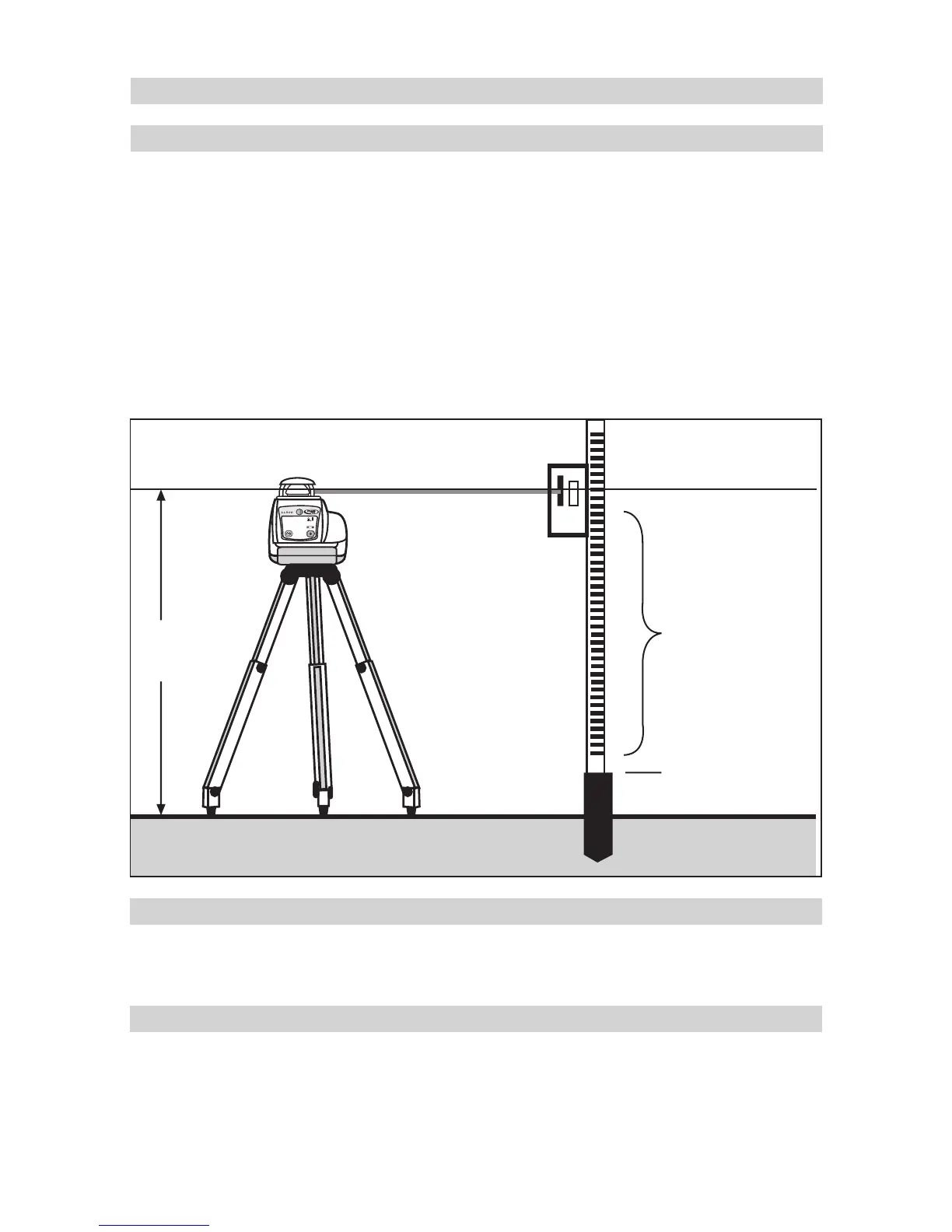

機械高(HI)

標尺の値

1.32 m

ベンチマーク

30.55 m

HI=標尺の値+ベンチマーク

HI=1,32 m + 30,55 m = 31,87 m

Spectra Precision LL300 User Manual
