KÄYTÖN ESIMERKKEJÄ

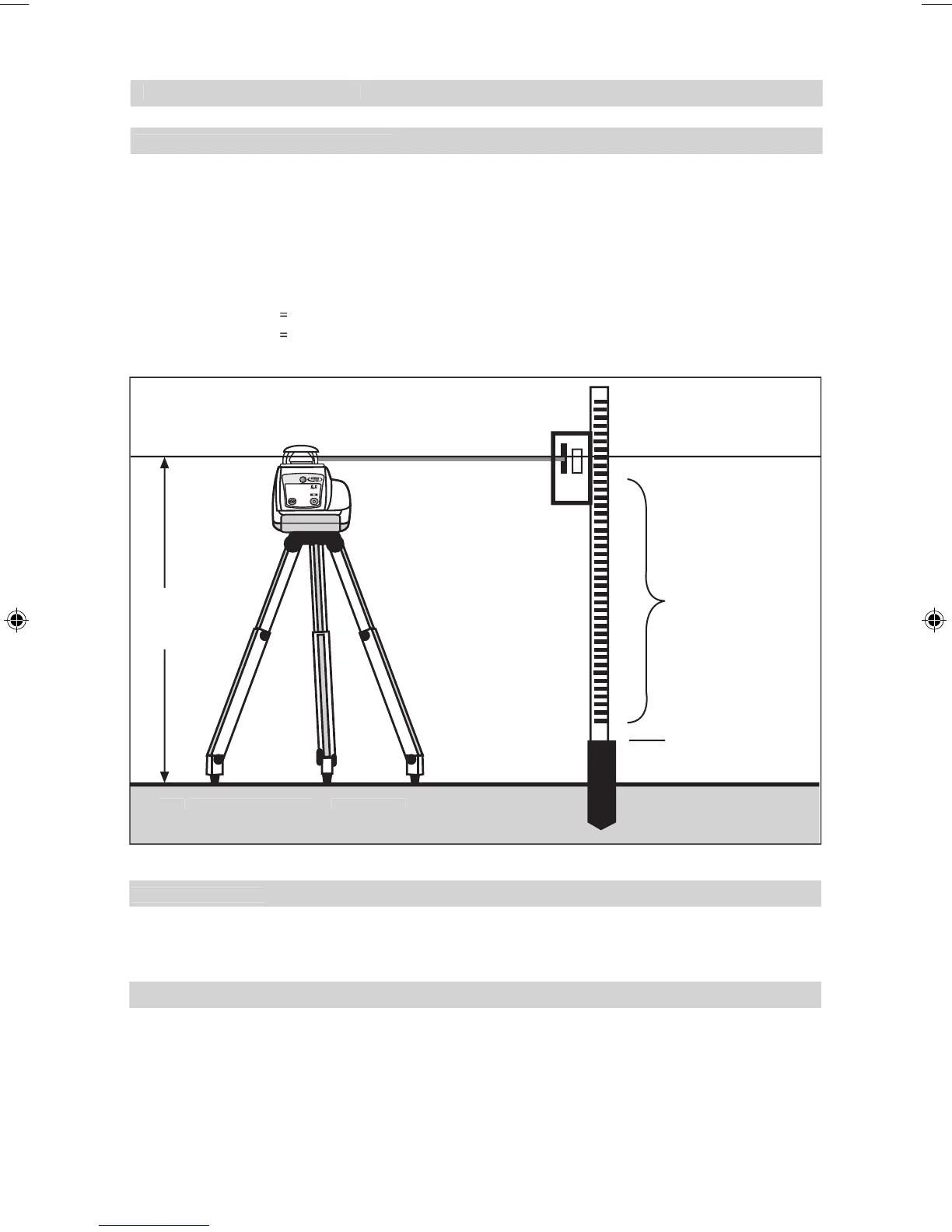

Kojekorkeuden määrääminen (HI)
Kojekorkeudella (HI) tarkoitetaan lasersäteen korkeutta. Se saadaan selville lisäämällä korkeuspisteen lukema
latasta saatuu lukemaan.
Laser pystytetään ja latta sekä vastaanotin asetetaan tunnetulle korkeuspisteelle (NN). Vastaanotinta
liikuttamalla latalla hae lasersäde „tasolla“ –merkille. Lue latan lukema.
Lisää latan lukema tiedossa olevaan NN-korkeuteen lasersäteen korkeuden selville saamiseksi.
Esimerkki:
NN-korkeus
=
30,55 m
Latan lukema
=
+1,32 m
Kojekorkeus
=
31,87 m
Lasersäteen korkeutta tulee käyttää vertailukorkona kaikissa korkeusmittauksissa.
Korkojen mittaus
Aseta laite vaakasuoraan (esim. kampikolmijalalle), siten, että lasersäde on toivotulla korkeudella.
Mikäli työskentelet ilman kolmijalkaa, laite on asetettava vakaalle alustalle ja korkeusero lasersäteen ja toivotun
korkeuspisteen välillä on selvitettävä esim. rullamitalla
Linjaustoiminnon käyttö
Anna laserin suorittaa automaattitasaus ensin vaakasuorassa suorassa olevan kolmijalan päällä.
Paina manuaalisen käyttötavan painiketta ja käännä laser linjausasentoon kolmijalan varaan, halutun pisteen
yläpuolelle. Kun laser on asennettu linjausasentoon, pystysuoraan, käännä laseria niin että säde osuu linjan
toisessa päässä olevaan vastaanottimeen. Jotta sivuunasetusvirheet voitaisiin välttää, tulisi vastaanotinta
käyttää suunnilleen laserin korkeudella.
Kaukosäätimen „ylös/alas“ – nuolinäppäimillä voidaan suorittaa linjauksen hienosäätö.
LL300
Laitekorkeudella (HI)
Mittauslautalukema
1,32 m
NN-korkeus
30,55 m
HI =
Mittauslautalukema
+
NN-korkeus
HI = 1,32 m + 30,55 m = 31,87 m
HI
