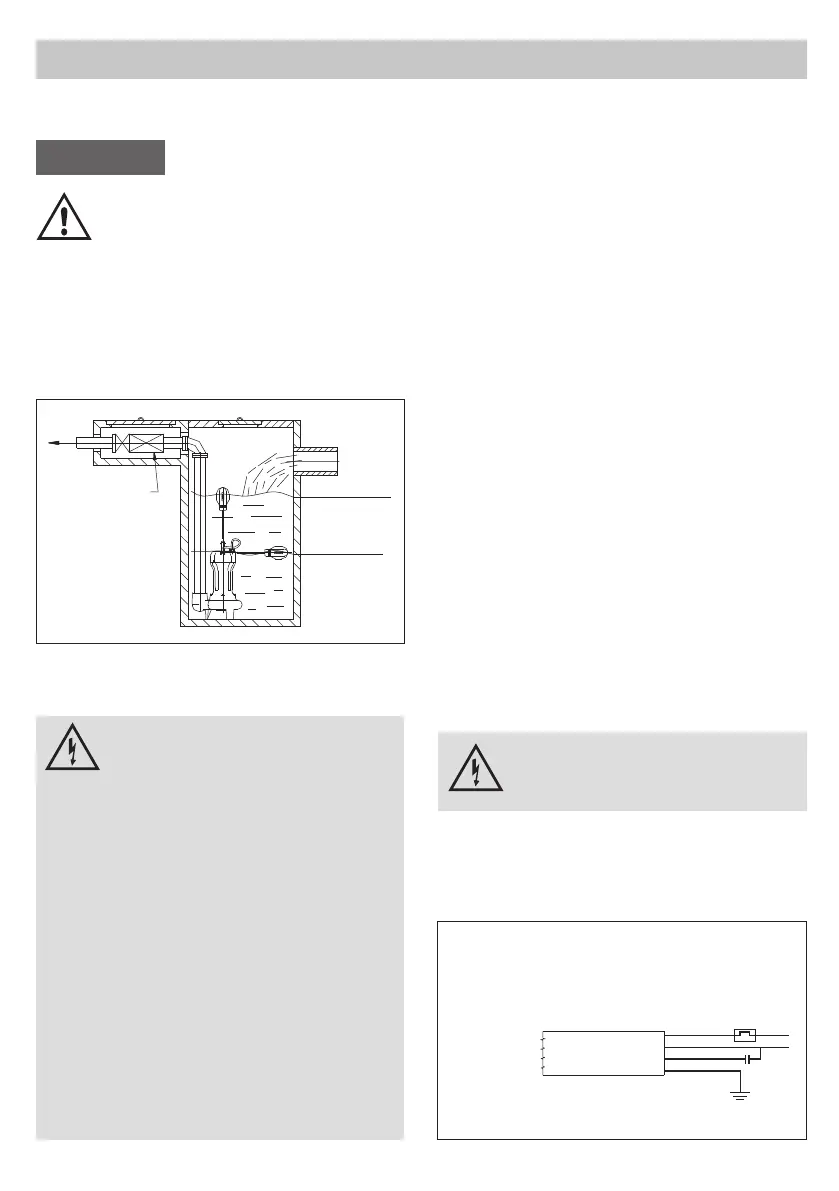

5.2. POSIZIONAMENTO
L’elettropompa deve essere installata e
collegata alla rete elettrica da personale
tecnico competente.
L’elettropompa può essere installata solo dopo
opportune e semplici verifiche:
1) Prima di procedere a qualunque manovra accertarsi
che la pompa non sia collegata alla rete elettrica.
2) Per i motori trifase verificare il corretto senso di rotazione
della girante, come spiegato al paragrafo 5.3.
3) Le pompe possono essere installate sia per uso
mobile sia in posizione fisse.
5.3. ALLACCIAMENTO ELETTRICO E CONTROLLO
DEL SENSO DI ROTAZIONE
Il collegamento dell’elettropompa alla rete
elettrica deve essere effettuato da per-
sonale specializzato e in osservanza delle
norme vigenti.
ATTENZIONE: in fase di collegamento elettrico
allacciare prima di tutto il cavo giallo-verde alla
terra, poi gli altri cavi come specificato nel paragrafo
5.4 “Collegamenti elettrici”; in fase di scollegamento
invece il cavo giallo-verde deve essere l’ultimo cavo
ad essere scollegato. Verificare che tensione e
frequenza indicate sulla targa dell’elettropompa
corrispondano a quelle della linea di alimentazione
e che l’elettropompa non assorba più corrente di
quella massima erogabile. Particolare attenzione
va riservata alla integrità dei cavi! Prima
dell’installazione assicurarsi che i cavi non siano in
alcun modo danneggiati, le estremità libere dei cavi
devono essere protette contro le possibili infiltrazioni
di acqua o umidità in particolare durante
l’installazione.
L’elettropompa deve essere dotata di un dispo-
sitivo termico salvamotore, adeguato alle ca-
ratteristiche elettriche riportate sulla targa
identificativa.
Al paragrafo 5.4 “Collegamenti elettrici” è riportato lo
schema di massima per il collegamento elettrico
dell’elettropompa.
È necessario eseguire un controllo del senso di rotazione
prima di procedere al collegamento elettrico trifase,
soprattutto all’atto della prima messa in funzione della
pompa e ad ogni cambiamento d’installazione.
Un errato senso di rotazione provoca una notevole
riduzione della portata e causa danni alla pompa.
Per controllare il senso di rotazione procedere nel
seguente modo:
– Prima di tutto seguire scrupolosamente quanto
indicato nel capitolo 1 “Istruzioni generali di
sicurezza”.
– Coricare la pompa su un lato e lasciarla libera.
– Collegare provvisoriamente il cavo giallo-verde alla
terra e successivamente i cavi di alimentazione
elettrica al teleruttore.
– Assicurarsi che nessun danno possa essere causato
al personale per effetto della rotazione; allontanare
persone e oggetti dal raggio di azione della pompa
(almeno 1 metro).
– Non avvicinare le mani o altre parti del corpo alla
mandata o alla bocca di aspirazione.
– Avviare la pompa per qualche istante.
– Controllare, guardando la girante dalla bocca di
aspirazione, che la rotazione sia antioraria.
Se il senso di rotazione è errato, ossia la rotazione è
in senso orario, occorre invertire tra loro due cavi di
fase dell’alimentazione e quindi riprovare.
Stabilito il senso di rotazione, CONTRASSEGNARE la
corretta posizione di collegamento dei cavi, rimuovere
il collegamento provvisorio e posizionare l’elettropompa
nella sede definitiva.
5.4. COLLEGAMENTI ELETTRICI
I collegamenti elettrici devono essere
effettuati da personale qualificato
osservando scrupolosamente tutte le
regole internazionali di installazione.
Allacciamento elettrico monofase
Per le pompe monofase, dotate di spina Shuko
l’allacciamento avviene inserendo la spina nella
apposita presa di corrente.
(Vedi schema elettrico, figura 1).
17
ATTENZIONE
POSIZIONE OTTIMALE
DELLA VALVOLA
LIVELLO MASSIMO
DELL’ACQUA
LIVELLO MINIMO
DELL’ACQUA
3 - MARRONE
4 - GIALLO VERDE
2 - BLU o GRIGIO
1 - NERO
Schema collegamento elettrico
SOMMERSE MONOFASE SEM-PRM-CUTTY
1 - COMUNE
2 - MARCIA
3 - AVVIAMENTO
C - CONDENSATORE
T - TERMICO
CAVO ALIMENTAZIONE
L1
L2
T
C
figura 1
POMPE SOMMERSE PROFESSIONALI
