SPL Mercury - Verkabelung: Rückseite; XLR Ein- und Ausgangsbuchsen; Ground Lift-Schalter gegen Brummschleifen

7
Verkabelung: Rückseite
XLR Ein- und Ausgangsbuchsen
Für eine perfekte Anbindung in der Studioapplikation werden originale Switchcraft/
Neutrik XLR Ein- und Ausgangsbuchsen verwendet. Diese Buchsen garantieren aufgrund
ihres elektromechanischen Aufbaus und der hohen Kontaktübergabe zum Stecker eine
optimale Verbindung.

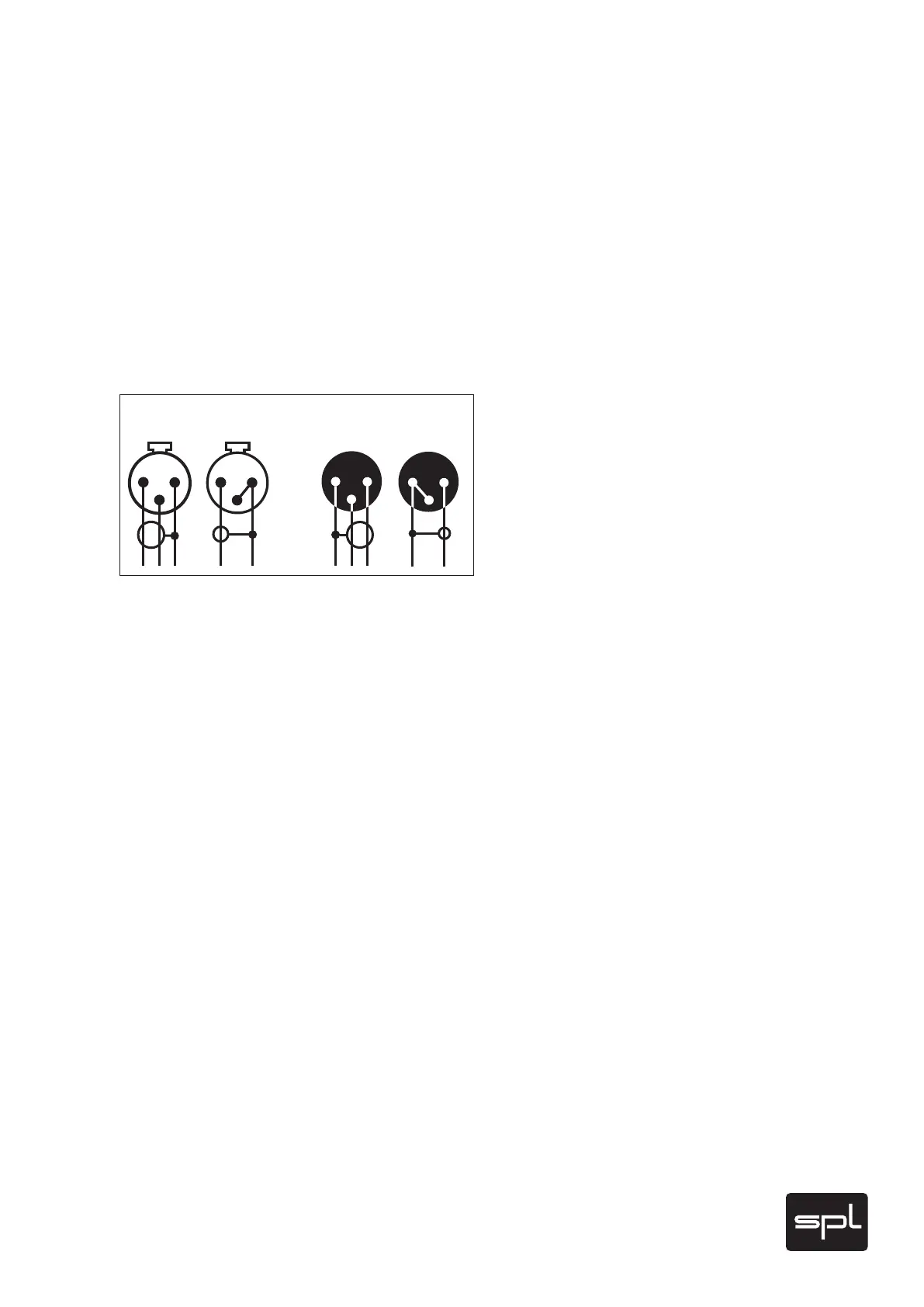

Die Abbildung zeigt die Pinbelegung der XLR-Buchsen und der entsprechenden XLR-
Stecker. Sie sind symmetrisch beschaltet und haben drei Leiter, von denen Leiter 2 (Pin 2)
das (+) bzw. heiße Signal führt.
Ebenso ist die korrekte Polung der Leiter ersichtlich, falls eine Verbindung über eine
unsymmetrische Verkabelung hergestellt werden muss.
Eingang Ausgang
symmetrisch
unsymmetrisch
symmetrisch
unsymmetrisch
1=GND
2=heiss (+)
3=kalt (-)
1
2
3
1
2
3
1
2
3
1
2
3
Ground Lift-Schalter gegen Brummschleifen
Auf der Rückseite des Mercury D/A-Converters(sieheSeite 8 ) befindet sich auch ein
„GND LIFT“ (Ground Lift) Schalter, der dazu dient, sogenannte „Brummschleifen“ auf-
zuheben. Brummschleifen treten auf, wenn Geräte in einem Verbund unterschiedliche
Massepotentiale aufweisen.
Der GND LIFT-Schalter trennt die Gehäusemasse von der Betriebsmasse, so dass dieses
Problem beseitigt wird. Die Ground-Lift-Funktion ist aktiviert (=Gehäusemasse getrennt),
wenn der Schalter gedrückt ist.
