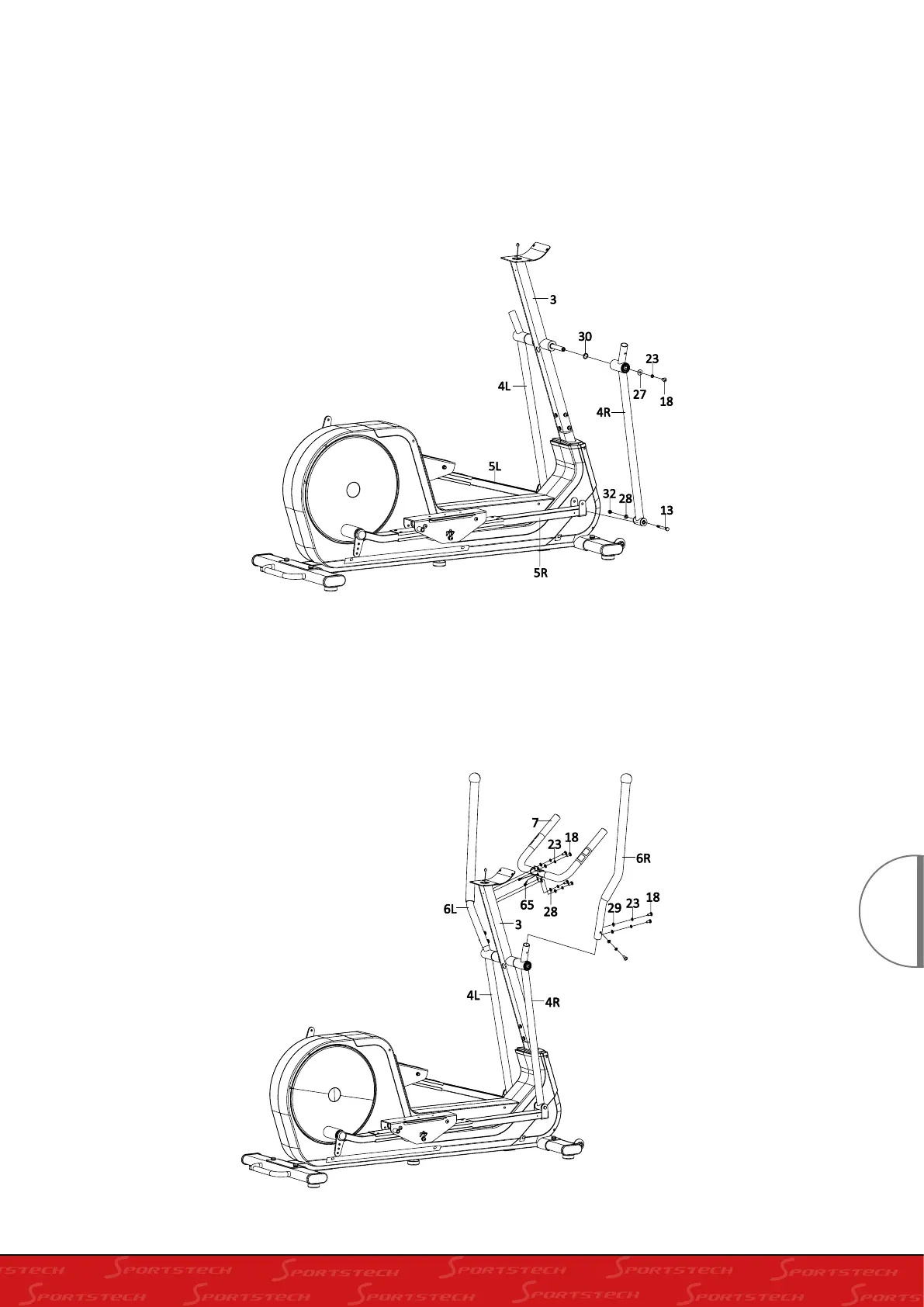

Étape 3
1. Serrez légèrement les bras inférieurs (4L/R) au tube de support guidon (3) l’aide du boulon hexagonal à tête
cylindrique (18), des rondelles ressort (23) et des rondelles (27). Ne la fixez pas encore fermement.
2. Fixez les bras inférieurs (4L/R) à la barre de pédale (5L/R) à l’aide du boulon hexagonal (13), de la rondelle (28) et
de l’écrou nylon (32).
3. Enfin, serrez le boulon hexagonal à tête cylindrique (18).
Étape 4
1. Fixez les bras mobiles (6L/R) aux bras inférieurs (4L/R) à l’aide des boulons hexagonaux (18), des rondelles ressort
(23) et des rondelles incurvées (29).
2. Passez le câble du capteur cardiaque (65) à travers le trou à l’arrière du tube de support-guidon (3). Sortez-le
ensuite par le trou supérieur.
3. Fixez le guidon (7) au tube de support-guidon (3) à l’aide des boulons hexagonaux à tête cylindrique (18), des
rondelles ressort (23) et des rondelles (28).
