118
ASSEMBLAGE

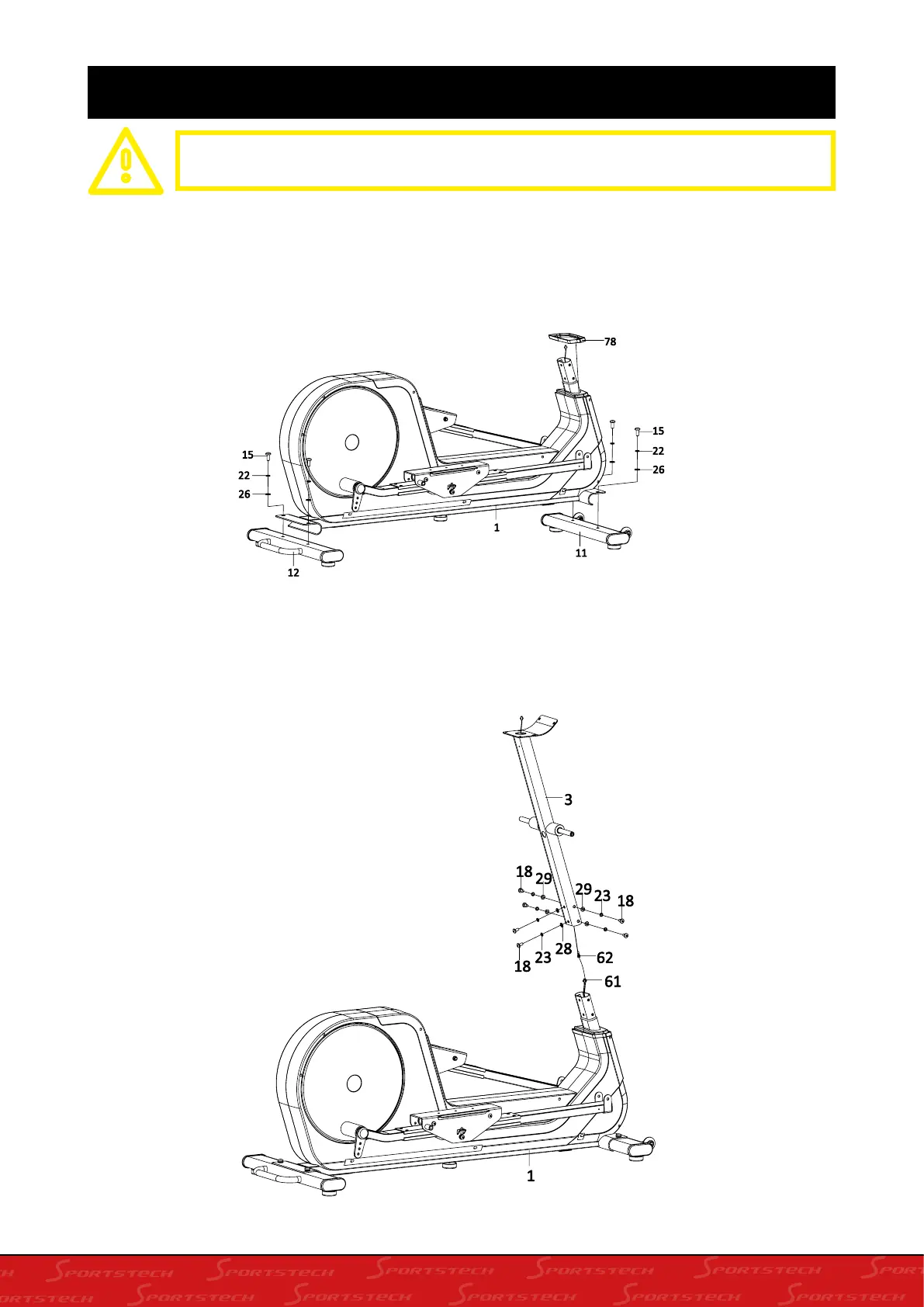

Étape 1
1. Fixez le stabilisateur avant (11) au cadre principal (1) à l’aide des boulons hexagonaux à tête cylindrique (15), des
rondelles ressort (22) et des rondelles (26).
2. Fixez ensuite le stabilisateur arrière (12) au cadre principal (1) à l’aide des boulons hexagonaux à tête cylindrique
(15), des rondelles ressort (22) et des rondelles (26).
3. Insérez la bague en caoutchouc (78) sur le cadre principal (1).
Étape 2
1. Connectez le câble de capteur (61) et le câble (62).
2. Fixez le tube de support-guidon (3) au cadre principal (1) par les trous latéraux à l’aide des boulons hexagonaux à
tête cylindrique (18), des rondelles ressort (23) et des rondelles incurvées (29). Faites ensuite de même par les trous
avant à l’aide des boulons hexagonaux à tête cylindrique (18), des rondelles ressort (23) et des rondelles (28).
SERREZ FERMEMENT TOUS LES COMPOSANTS
ET LES PIÈCES PRÉASSEMBLÉES !
