7
6. Montageanleitung

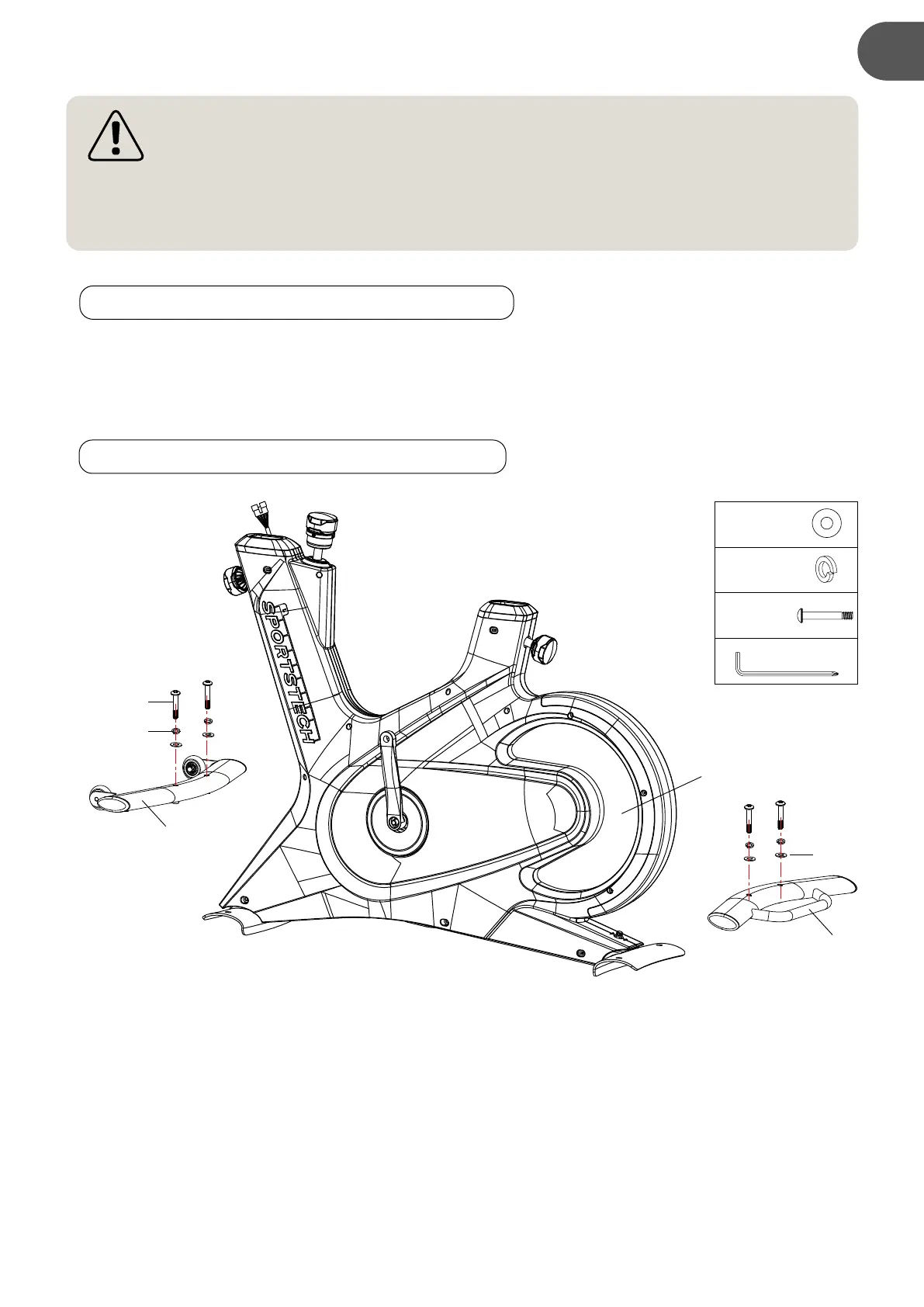

6.2 MONTIEREN DER STANDFÜSSE
6.1 AUSPACKEN UND VORBEREITEN
• Halten Sie Kinder und Haustiere von Kleinteilen und Kunststoffbeuteln fern.
• Verwenden Sie eine geeignete Unterlage zum Schutz des Geräts und des Bodens.
• Bewahren Sie alle Teile der Verpackung für eine mögliche Rücksendung 30 Tage auf.
50
95
96
70
97
102
#97 4X
#96 4X
#95 4X
#123 1X
M8x50L
• Erste Person: Heben Sie das Hauptgehäuse ('50') an. Umfassen Sie hierbei die Sattelaufnahme mit
beiden Händen. Heben Sie das Gehäuse nicht am Knauf an.
• Zweite Person: Schieben Sie den hinteren Standfuß ('102') unter seine Aufnahme.
• Senken Sie das Hauptgehäuse vorsichtig ab. Verhindern Sie ein Einklemmen der Finger.
• Schieben Sie durch jede Bohrung der Aufnahme eine Schraube ('95'), eine Federscheibe ('96') und eine
Unterlegscheibe ('97') in die entsprechende Gewindebohrung des Standfußes.
• Ziehen Sie die Schrauben mittels Inbusschlüssel ('123') handfest an.
• Wiederholen Sie die Schritte für den vorderen Standfuß ('70').
• Heben Sie das Gehäuse hierbei mit beiden Händen an der Aufnahme für das Frontrohr an. Heben Sie
es nicht am Knauf an.
• Alle Einzelteile und vormontierten Teile fest anziehen!
• Kontrollieren Sie die Festheit vor jeder Trainingseinheit erneut!
• Führen Sie den Aufbau mit einer zweiten, erwachsenen und ausreichend kräftigen
Person durch.
• Führen Sie auch das Einstellen schwerer Baugruppen (z.B. des Frontrohrs mit
Monitor) mit einer zweiten erwachsenen Person durch.
