23

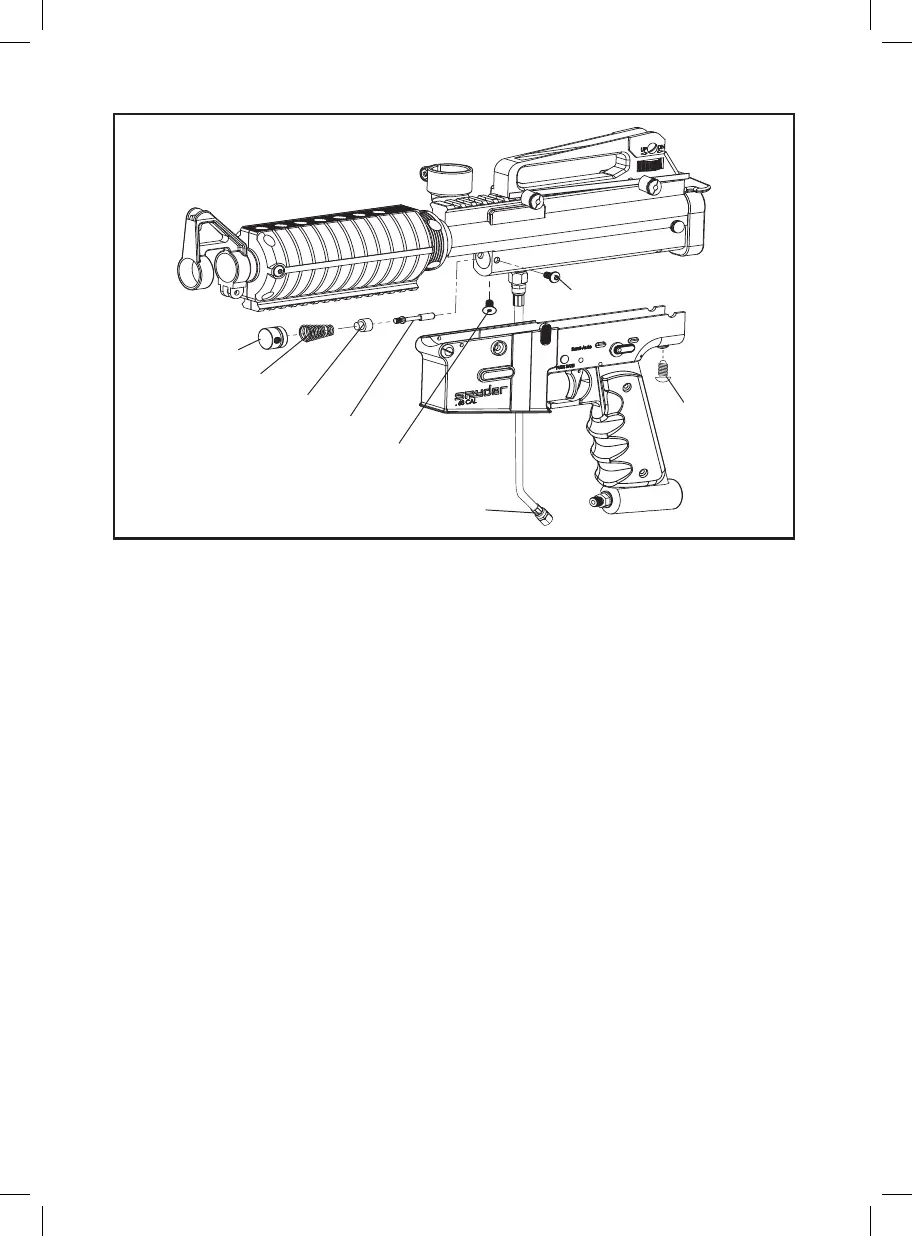

GUIDE DE DEMONTAGE DU EKO™ CUP SEAL
Les étapes suivantes vous permettrons d’accéder facilement au « Eko™ Cup Seal ». Une fuite d’air ou de CO2
au canon est le signe d’ un « Eko™ Cup Seal » abîmé.
ÉTAPE 1: Utilisez une clé à molette ou réglable de 13 mm/1/2 pouces pour desserrer l’extrémité pivotante du
tuyau.
ÉTAPE 2: Supprimer les trois vis qui xent le déclencheur logement au récepteur. Une vis est situé à l’arrière du
récepteur . Les deux autres vis supplémentaires sont sur la gauche et la droite de l’habitation de déclencheur.
ÉTAPE 3: Lorsque le bouchon de la chambre a été enlevé, le ressort de valve, la tige de Eko™ Cup Seal, le
guide de Eko™ Cup Seal et le Eko™ Cup Seal devrait être attaché.
ÉTAPE 4: Détachez le ressort de valve du bouchon de la chambre, et ensuite dévissez le Eko™ Cup Seal de la
tige de valve. Remplacez le Eko™ Cup Seal avec un neuf fourni dans le kit de pièces détachées.
Une fois que toutes les étapes ont été exécutées, remplacer le « Eko™ Cup Seal » endommagé et remontez les
pièces au lanceur. ASTUCE: Notez comment les pièces se démontent pour faciliter le remontage.
ATTENTION: Utiliser la clef Allen à la bonne taille de la vis et ne jamais serrer les vis plus fort qu’il n’est
nécessaire.
IMPORTANT: Toujours démonter la bouteille de sur le lanceur avant de démonter le lanceur. Ne pas démonter
la valve à moins qu’une réparation de la valve soit nécessaire. N’utilisez pas de tourne vis pour démonter la
valve, cela pourrait faire des marques sur la valve qui provoqueraient des fuites. NOTE: La vis de valve doit
être démontée
(65)
(63)
(46)
(50)
(51)
(52)
(30)
(36)
