Français page 15
Attention :
Les moyeux Spectro S7 ne sont
pas compatible pour les tandems
et les vélos utilitaires et modéles
assimilés.

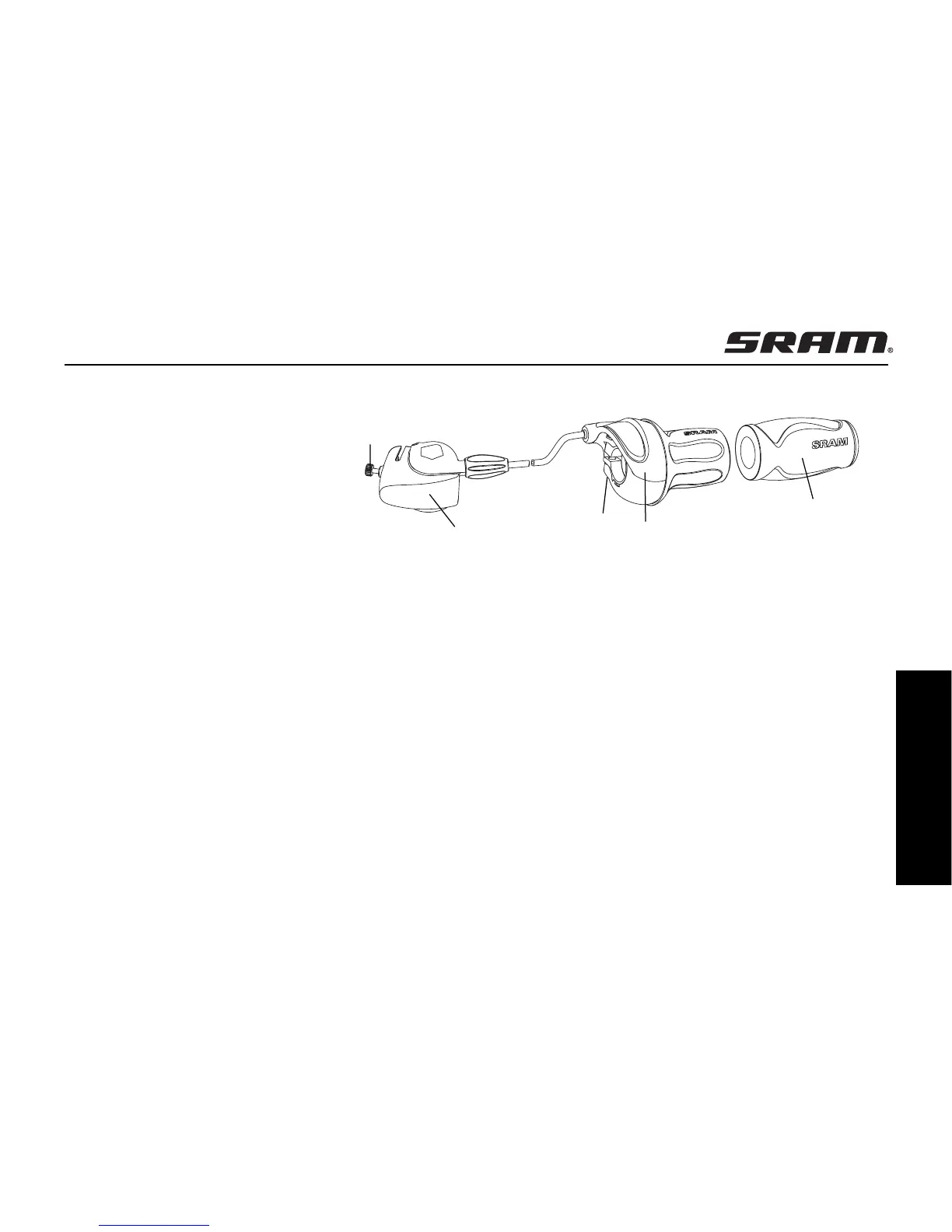

MONTAGE DE LA
MANETTE / CLICKBOX
• Enfiler le corps sur le cintre
(1, Fig. 5).
• Monter la poignée fixe en butée (2).
• Le corps doit s’appuyer contre la
poignée fixe. Aligner le corps
sur le cintre et serrer la vis (3).
Clé Allen 3 mm, couple de
serrage 1,5 Nm.
Attention :
• Ne pas monter les poignées fixes
droite et gauche sur le cintre
avec des solutions grasses.
• Ne jamais rouler sans poignée
fixe car la partie rotative pour-
rait se détacher du corps et
glisser du guidon. Risque de
chutes et blessures.
• Vérifier que l’actionnement de
la manette et du levier de frein
ne soit pas gêné (sinon aligner
de nouveau).
• 3 fixations sur le tube oblique.
En posant les câbles, éviter les
courbes trop serrées.
• Dernière fixation à la base
immédiatement après le plateau.
La gaine doit pouvoir coulisser
dans les éléments de fixation.
• Mettre la manette en position de
rapport „1“.
• Glisser le Clickbox (4, Fig. 5)
jusqu'à butée sur l'axe du moyeu.
La nervure de guidage doit être
entièrement logée dans la fente
du carter.
• Serrer à la main la vis à tête
moletée (5, Fig. 5).
Montage
5
1
4
5
2
3
