SRAM SPECTRO S7 - Page 30

Svensk Sidan 28
URMONTERING
• Ställ växelreglaget i läge „1“.
• Lossa den räfflade skruven (1,
bild 1) och dra av Clickboxen
från axeln.
• Lossa fixeringshylsan (3, bild 3)
och dra av den.
• Ta ut växelstången/-röret (1/2) ur
axelhålet.
• Ta av hjulet
INMONTERING
• Sätt i hjulet i bakaxelramen.
• Montera fixerbrickorna (4, bild
2) på båda sidor, tandningen
måste ligga an mot utfallsän-
dans utsida, låsklacken måste
gripa in i utfallsändan.
• Inga andra brickor eller tillbehör
får förekomma på drivsidan.
• Skyddsbygeln (3, bild 1) monter-
as på kedjekranssidan.
• Dra åt axelmuttern med ca. 35
Nm.
• Skjut in växelstången (1, bild 3) i
växelröret (2) (olja in delarna
sparsamt) och skjut in i axelhålet
så långt det går.
• Vrid växelröret till ett läge där
slitsen (6) är väl synlig.
• Skjut fixerhylsan (3) med styrpin-
nen (4) framåt på navaxeln – för
samtidigt in den invändiga
klacken (5) i slitsen (6) på växel-
röret – tills den märkbart griper
tag.
• Vrid styrpinnen uppåt.
• Kontrollera: ställ växelreglaget i
läge „1“.
• Skjut in Clickboxen (4, bild 1) så
långt det går på axeln.
Styrpinnen är därmed helt inne i
spåret på Clickboxhuset.
• Dra åt den räfflade skruven (1,
bild 1) för hand.
• Växelinställning resp. efterjuste-
ring krävs Sidan 31.

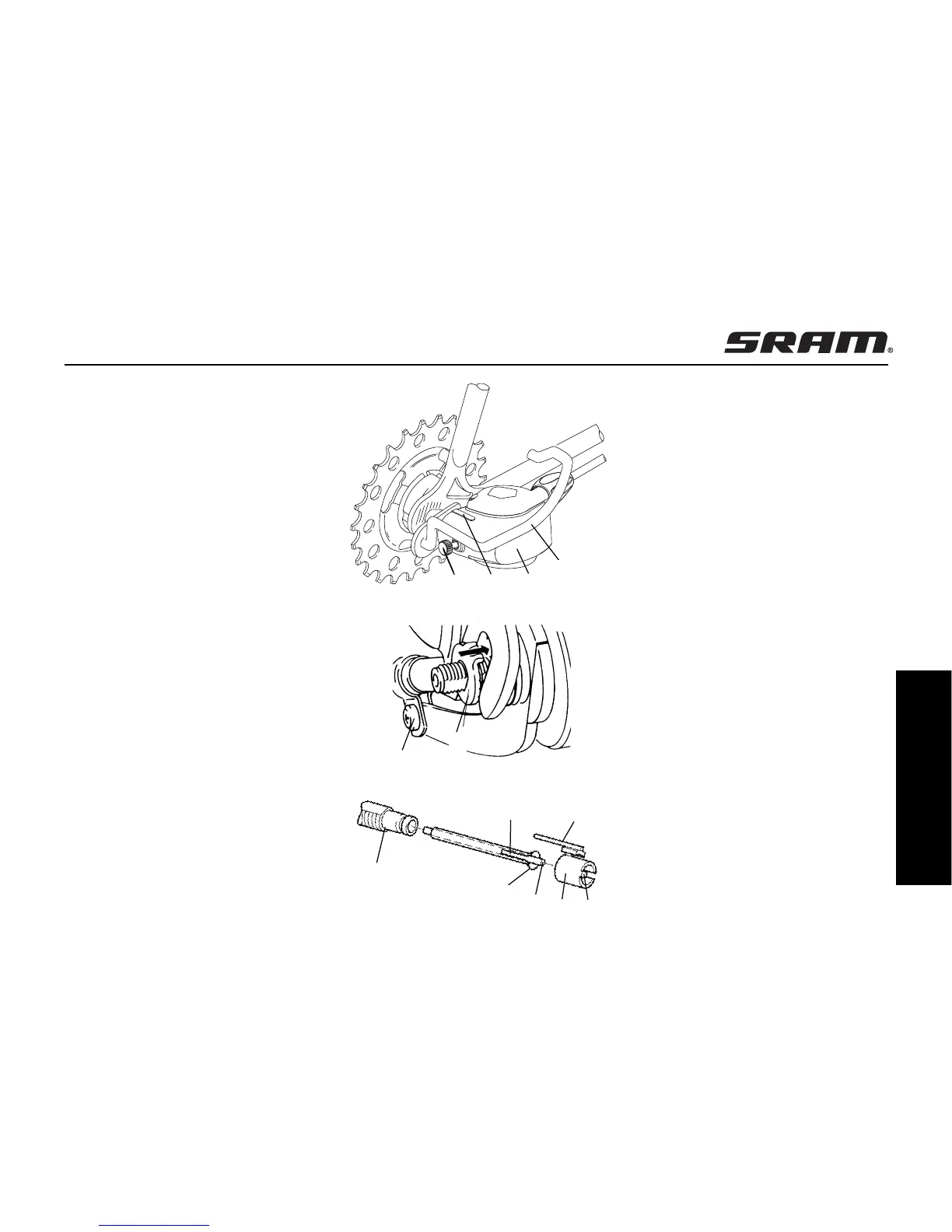

Montera i / montera ur bakhjulet
7
6
4
5
2
1
3
3
1
5
1
2
4
3
4
2
