Svensk Sidan 29
Montera i / montera ur bakhjuletMontera i / montera ur bakhjulet
Version med fotbroms / trum-
broms:
Sätt fast bromsupphängningen
på ramen med lämplig klammer
(5, bild 2 resp. 1, bild 4). .
• Skruva fast en lämplig rör-
klammer för bromshandtaget.
Skruvmejsel 2 – 3 Nm.
Observera:
Montera bromsupphängningen
mellan de två hålen på klam-
mern.
Klammern måste fästas ordent-
ligt mot ramen så att den inte
kan glida iväg.
Använd en låsmutter!
Vridmoment: 2 – 3 Nm.

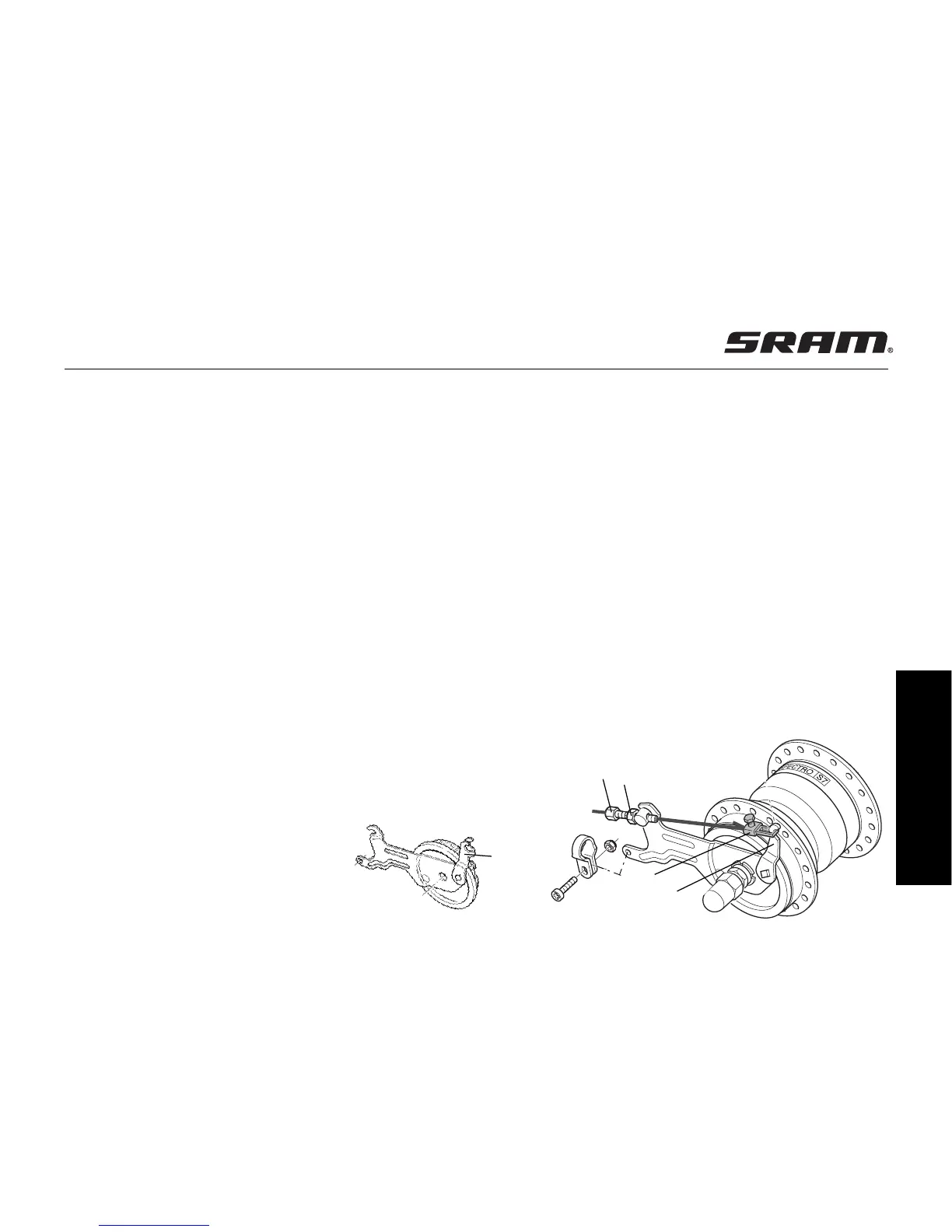

Version med trumbroms:
• Häng in vajern med gaffeldel (2,
bild 4) i bromsarmen (3).
• För trumbromsnav av NL-
utförande (med arm 4) får endast
original Holland-bromsvajer
användas (gaffeldel (2) kan inte
användas i detta fall).
Bromsinställning:
• Skruva ut ställskruven (5, bild 4)
så långt att bromsen ligger an
helt lätt när hjulet roterar.
• Dra flera gånger hårt i broms-
handtaget och vrid därefter
ställskruven vidare tills bromsen
åter ligger an helt lätt.
• Kontra med sexkantmuttern (6).
• Upprepa inställningen när broms-
verkan försämras efter en längre
tids körning resp. då broms-
handtaget kan dras in till styret.
Observera:
• Använd endast bromshandtag
som medger en vajerväg på
minst 15 mm och bromshandtag
med ett utväxlingsförhållande
på armen på minst 3,8.
• Om växelvaljern måste bytas,
vänd er till er fackhandlare.
4
4
1
2
5
6
3
