Svensk Sidan 30
Observera:
Ej lämplig för tandem- eller
leveranscyklar.
MONTERING VÄXELRE-
GLAGE OCH CLICKBOX

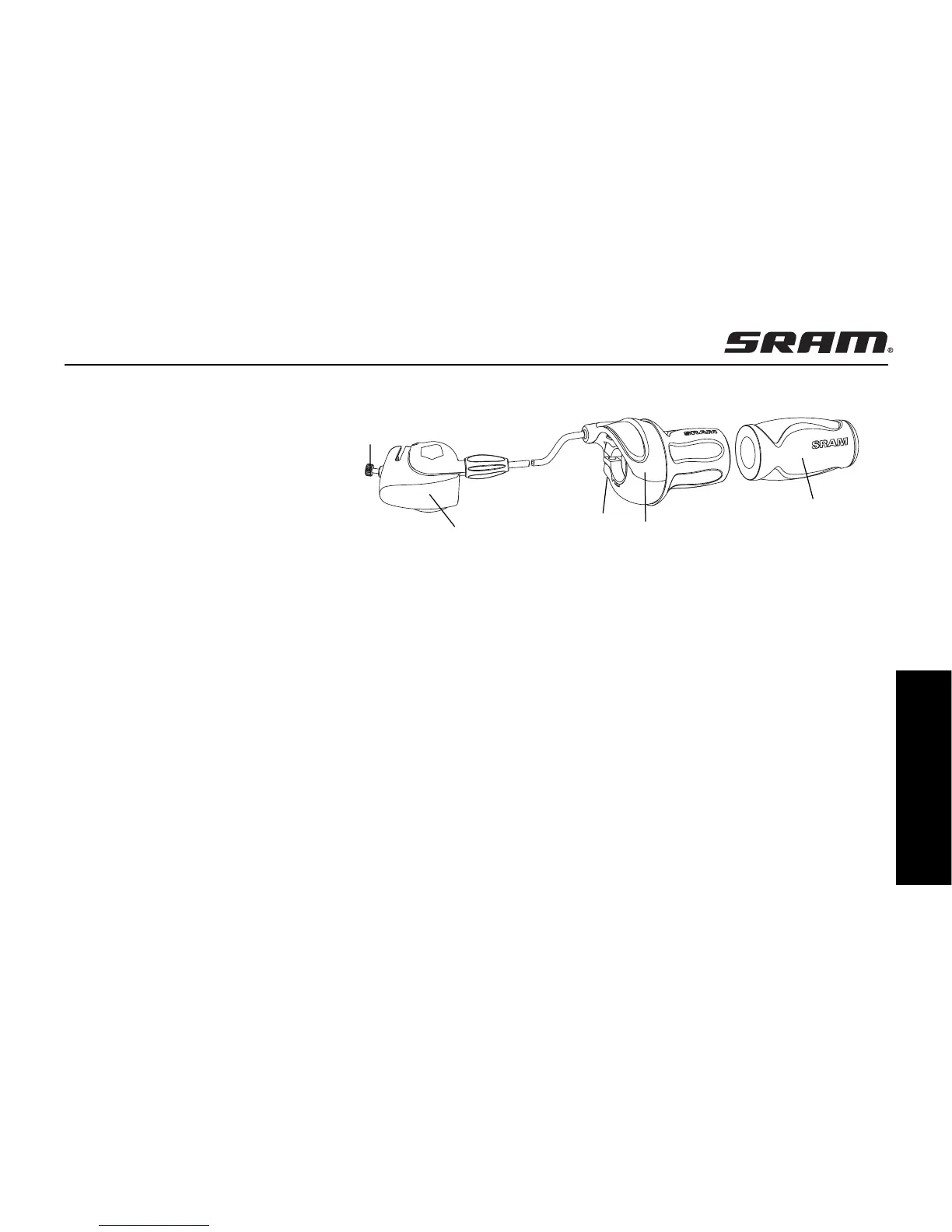

• Skjut huset med vriddelen (1,
bild 5) på styrstången.
• Montera handtaget (2) på
anslaget.
• Lägg an huset utan tryck mot
handtaget, justera huset på
styrstången och skruva fast med
skruv (3). Insexnyckel 3 mm.
Åtdragningsmoment 1,5 Nm.
Observera:
• Använd inte feta lösningsm
del vid montering av den fasta
delen till höger och vänster på
styret.
• Åk aldrig utan handtag.
Vriddelen kan lossa från huset
och glida av styrstången. Detta
skulle kunna leda till omkull
körning och därmed till skador.
• Kontrollera att växelreglaget
och bromshandtaget inte hin-
dras i sin funktion (ev. omrikt-
ning).
• Vid fästning av hölje undvik
böjda hörn. Växelvajern fästs i
ramen på 3 ställen på det undre
ramröret.
• Den sista fästpunkten är vid
slutet av vevpartiet.
Höljet måste kunna röra sig fritt
i fästet.
• Ställ växelreglaget i läge „1“.
• Skjut in Clickboxen (4, bild 5) så
långt det går på axeln.
Styrpinnen är därmed helt inne
i spåret på Clickboxhuset.
• Dra åt den räfflade skruven (5,
bild 5) för hand.
5
1
4
5
2
3
Montering
