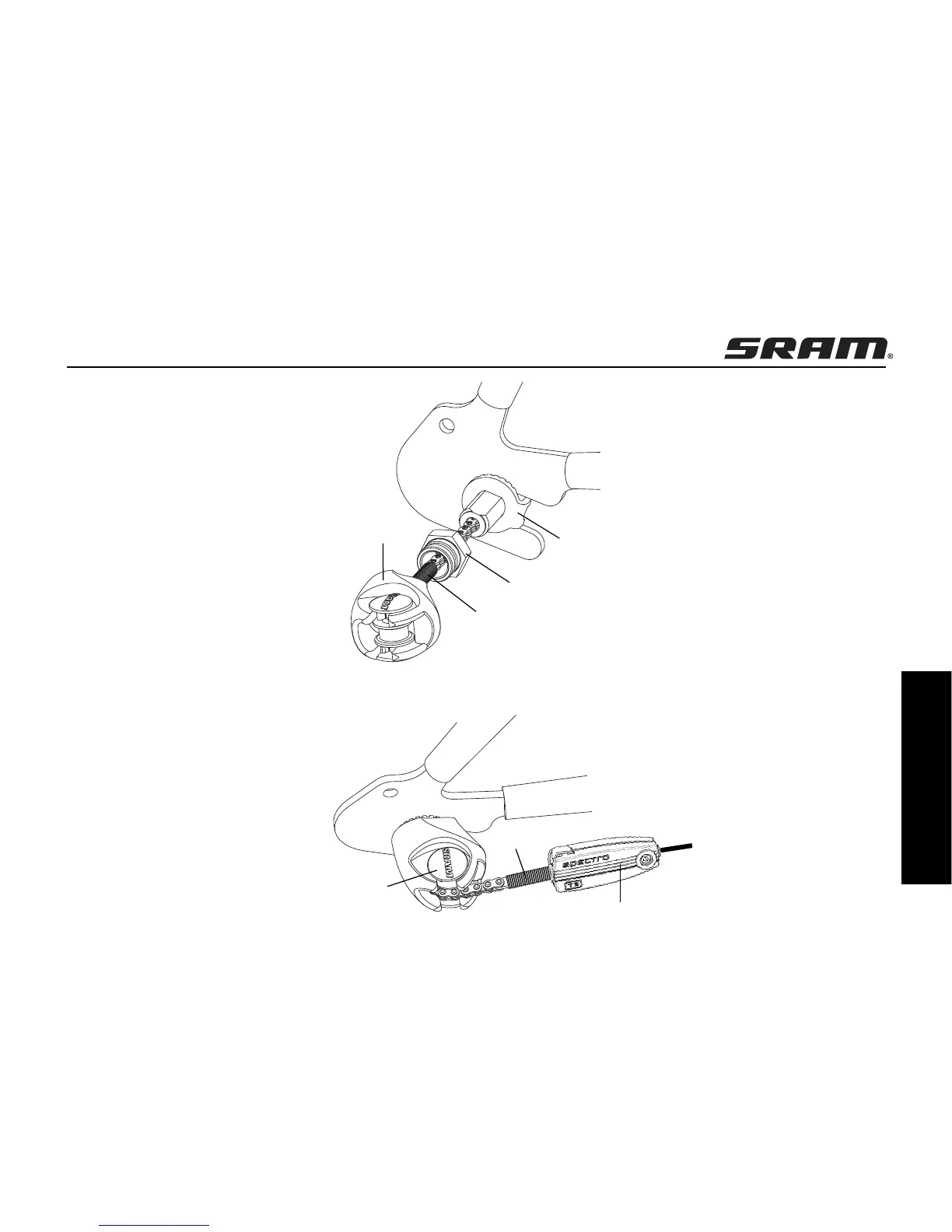

Dépose et pose de la roue arrière
Francais Page 15
DÉPOSE
• Appuyer sur la touche de la fixa-
tion (2, fig. 2) pour la défaire de
la fige. (3)
• Démonter la poulie de renvoi
(5, fig. 1).
• Dévisser l’écrou d'axe (6) et
l’écrou d'axe de l’autre côté. En-
lever les rondelles de fixation (7).
• Extraire la roue.
POSE
• Introduire la roue mobile dans la
partie arrière du cadre.
• Monter les rondelle à ergot de
chaque côté. La denture doit
venir s’appuyer du dehors contre
les pattes du cadre et les erfots
doivent se loger dans la fente
des pattes du cadre (7, Fig. 1).
• Serrer les écrous d'axe.
Clé de 15 mm. Couple de serrage
30 – 40 Nm.
• Guider la chaînette de traction
(3, fig. 1) à travers la poulie de
renvoi (5).
• Poussez la poulie de renvoi sur
l’écrou d'axe (6) jusqu’elle endi-
que. Faire tourner la poulie de
renvoi jusqu'à ce que la surface
jaune (4, fig. 2) soit située en
haut.
• Réglage des vitesses voir
page 18.
Note :
L’embout d’axe sur la patte doit
avoir une longueur filetée portan-
te de 8 mm env. pour l’écrou
d’axe.
7
5
3
4
6
2
1
2
3
