Hinterrad aus- / einbauen
Deutsch Seite 3
AUSBAU

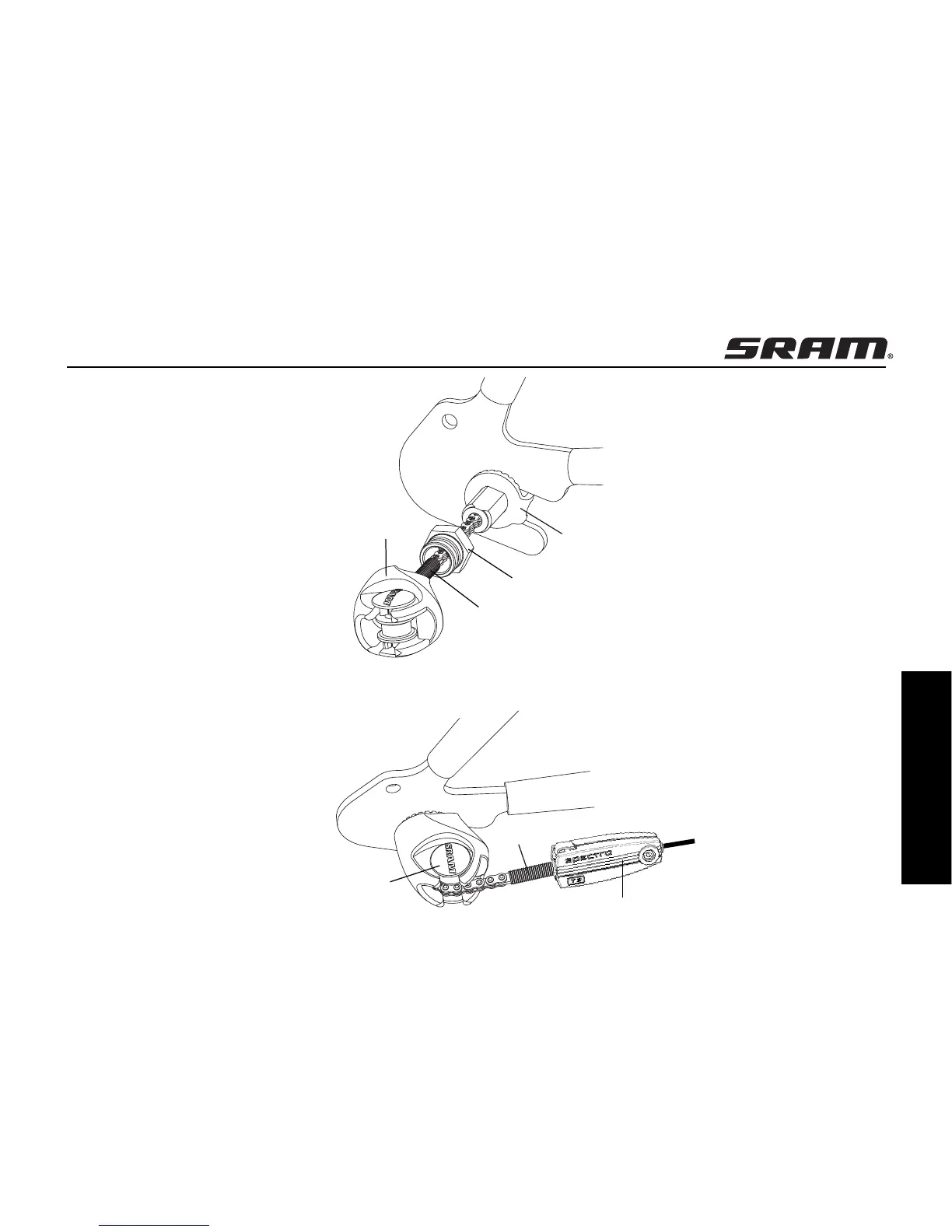

• Fixierhülse (2, Bild 2) mit Druck-
taste von Zugkettchen (3) lösen.
• Umlenkrolle (5, Bild 1) abziehen.
• Achsmutter mit zylindrischem
Ansatz (6), sowie Achs-
mutter am anderen Achsende
abschrauben und Fixierscheiben
(7) abnehmen.
• Laufrad herausnehmen.
EINBAU
• Laufrad in Rahmenhinterbau ein-
setzen.
• Fixierscheiben (7, Bild 1) auf
beiden Seiten aufstecken.
Verzahnung muß am Ausfallende
außen anliegen, Haltenase muß
in das Ausfallende greifen.
• Achsmutter mit zylindrischem
Ansatz (6, Bild 1), sowie Achs-
mutter am anderen Achsende
montieren und festziehen.
Schraubenschlüssel 15 mm,
Anzugsmoment 30 – 40 Nm.
• Zugkettchen (3, Bild 1) durch
Umlenkrolle (5) führen.
• Umlenkrolle auf Achsmutter (6)
drücken bis Einrasten erfolgt.
Umlenkrolle drehen, bis sich die
gelbe Fläche (4, Bild 2) oben
befindet
• Schalteinstellung Nabe siehe
Seite 6.
Hinweis:
Die am Ausfallende überstehende
Achse muß eine tragende
Gewindelänge für die Achsmutter
von min. 8 mm aufweisen.
