Hinterrad aus- / einbauen
Deutsch Seite 4
Nur T3-Naben mit Rücktritt-/
Trommelbremse:
Passende Bremshebel-Rohr-
schelle (9, Bild 3) festschrauben.
Schraubenschlüssel 10 mm,
Schraubendreher, Anzugs-
moment 2 – 3 Nm.
Achtung!
Rohrschelle muß spielfrei am
Rahmen sitzen.
Selbstsichernde Mutter ver-
wenden!
Seilzug (8) am Bremshebel (7)
einhängen.
Für die NL-Ausführung mit spe-
ziellem Hebel (10) nur original
Holland-Bremszug verwenden
(Gabelstück (8) ist hierfür nicht
verwendbar).
TROMMELBREMSE

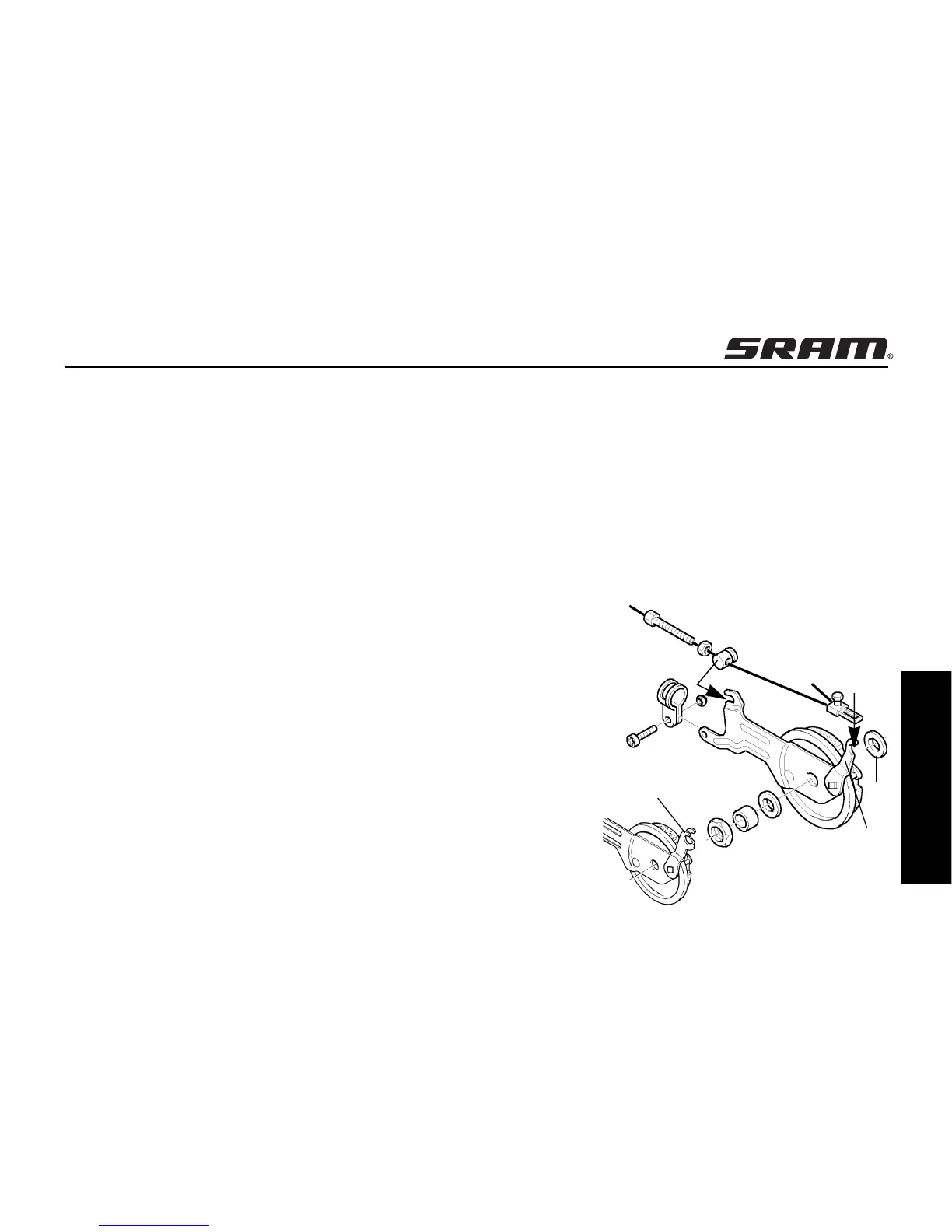

Bremsträger einbauen
(bzw. wechseln) Bild 3:
Anlaufscheibe (3) über die
Achse auf Stellkonus legen und
kompletten Bremsträger einset-
zen. Scheibe (4) Distanzbuchse
(5) auflegen und Sicherungs-
mutter (6) aufschrauben.
Bremhebel (7) bis Anschlag
drücken und festhalten, um die
Bremsbacken in der Bremstrom-
mel zu zentrieren – Sicherungs-
mutter mit einem Anzugsmoment
von 15 – 20 Nm festziehen.
Bremseinstellung:
Stellschraube (1) soweit heraus-
drehen, bis die Bremse bei dre-
hendem Laufrad leicht streift.
Handbremshebel mehrmals kräf-
tig betätigen und anschließend
Stellschraube gegebenenfalls
weiter verdrehen bis die Bremse
erneut leicht streift.
Sechskantmutter (2) kontern.
Einstellung wiederholen, wenn
nach längerem Gebrauch die
Bremswirkung nachläßt bzw.
der Handbremshebel bis zum
Lenkergriff gezogen werden
kann.
Achtung!
Nur Bremshebel mit einem Seil-
weg von mindestens 15 mm und
einer Hebelübersetzung von
min. 3,8 verwenden.
Bei einem notwendigen Zug-
seilwechsel wenden Sie sich
bitte an Ihren Fachhändler.
7
6
5
4
3
9
8
1
2
3
10
