Montage / Vervangen van de versnellingskabel / Afstelling
Nederlands Pag 24
• Draai de shifter zodanig dat het-
cijfer „3” tegenover het streepje
staat.
• Trek het lipje om de kabel te ver-
wisselen van bovenaf open.

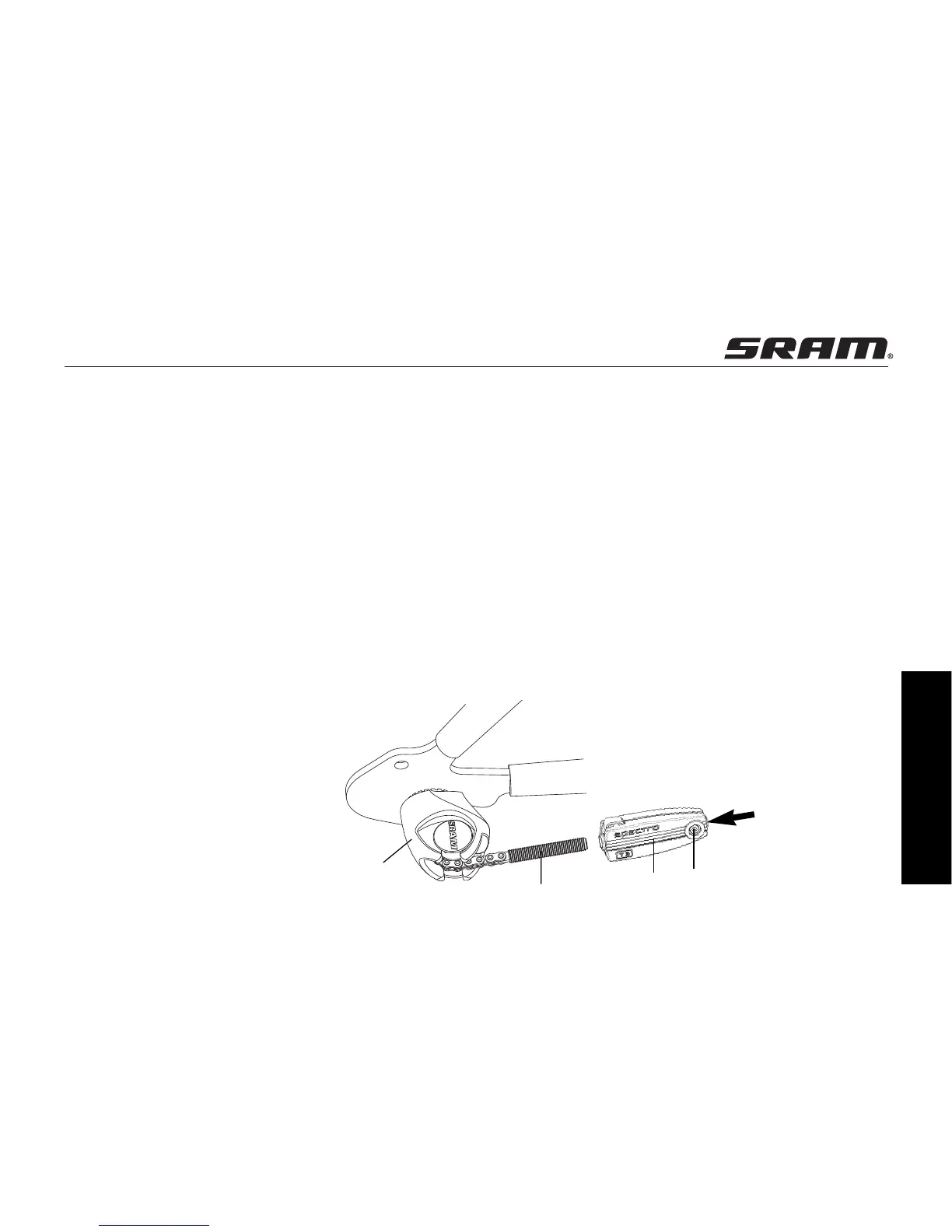

(afbeelding 5)
• Pak nu het laatste stuk oude
binnenkabel ook en gooi di weg.
• Nu voert u de nieuwe binnenka-
bel in de shifter en door de
afstelknop naar buiten.
• De binnenkabel wordt nu in de
buitenkabel gestoken en de bui-
tenkabel door de kabelstops op
het frame.
• Tenslotte bevestigt u de
binnenkabel aan de klemhuls,
zie montage snelspanner.
• De klemhuls (2, afbeelding 6)
wordt nu op het kettinkje (3)
geschoven.
VERSNELLINGSNAAF AFSTELLEN
• Zet de schakelaar in stand „3”.
Beweeg de pedaalarm om te
controleren of de versnelling
goed pakt.
• De snelspanner (2, afb. 6)
zo ver over het trekstangetje (3),
dat de versnellingskabel strak
staat. Let erop dat u het scha-
kelkettinkje daarbij niet uit de
keerrol (4) trekt!
CONTROLE
• Zet de schakelaar in stand „1”,
beweeg daarbij de pedaalarm.
• Te losse afstelling: in de 1e ver-
snelling kan het schakelkettinkje
met de hand verder uit de
geleidingsrol worden getrokken.
• Te strakke afstelling: het kost
moeite de schakelaar in stand
„1” te zetten.
• Stel de versnellingsnaaf zo nodig
opnieuw af .
