Montage / Zugseilwechsel / Schalteinstellung
• Drehen Sie den Schaltgriff bis
die Ganganzeigemarkierung mit
der Zahl „3“ übereinstimmt.

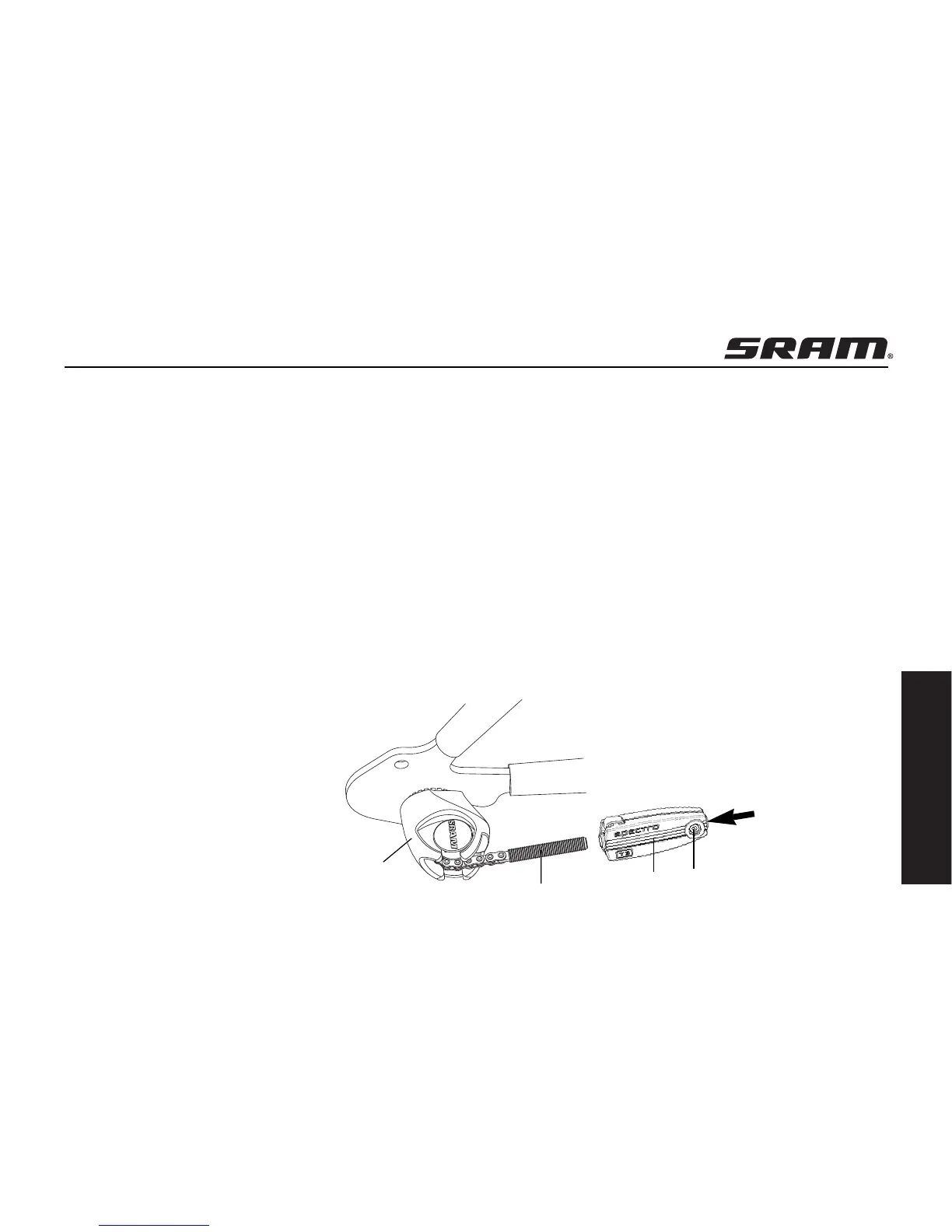

• Öffnen Sie die Schaltzug-
wechselklappe (Bild 5)
• Entfernen und entsorgen Sie
den Rest des alten Zuges.
• Führen Sie den neuen Schaltzug
durch die Zugeinführung und
durch die Zugeinstellung heraus.
• Führen Sie den Schaltzug durch
Außenhülle und Kabelstopper.
• Schaltzug mit Fixierhülse verbin-
den (siehe Fixierhülse montie-
ren).
• Fixierhülse (2, Bild 6) auf Zug-
stängchen (3) schieben.
SCHALTEINSTELLUNG
• Schalter in Gangstellung „3“
bringen.
Pedalarm bewegen, um sicher-
zustellen, daß der Gang einge
rastet ist.
• Fixierhülse (2, Bild 6) soweit auf
Zugkettchen (3) schieben, bis
Zugseil straff ist. Zugkettchen
dabei nicht aus der Umlenkrolle
(4) ziehen.
KONTROLLE
• Schalter in Gangstellung „1“
bringen, dabei Pedalarm bewe-
gen.
• Einstellung zu lose, in Gangstel-
lung „1“ läßt sich Zugkettchen
von Hand weiter aus der Um-
lenkrolle ziehen.
• Einstellung zu stramm: Schalter
läßt sich nur schwer in Gang-
stellung „1“ bringen.
• Bei Bedarf Einstellvorgang
wiederholen.
