Branchements du tuyau de refoulement et du réservoir sous pression 16

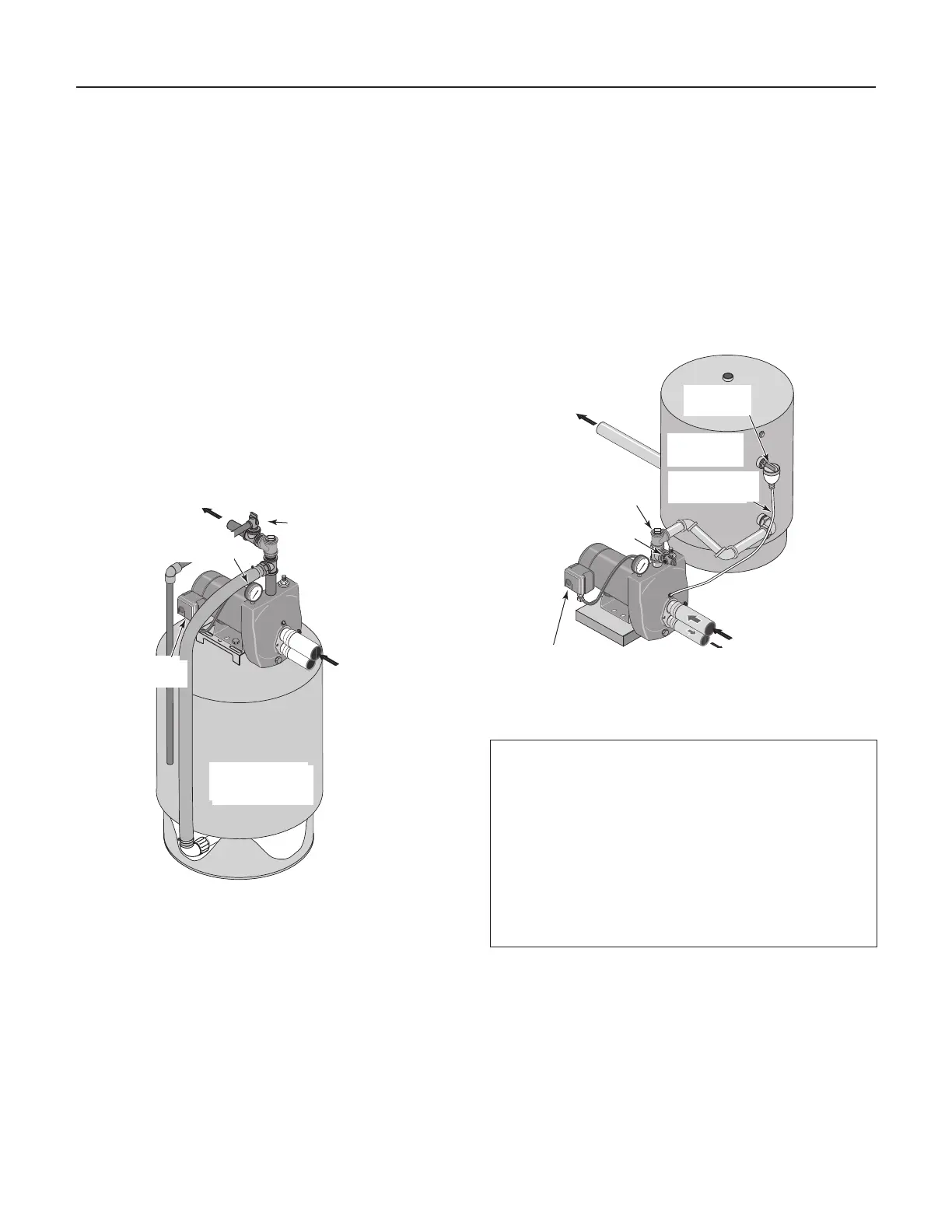

BRANCHEMENT SUR UN RÉSERVOIR
PRÉCHARGÉ (Figure 6)
Si le système est branché sur un réservoir Con-Aire® (réservoir
préchargé), il devra être branché sur la pompe, comme il est
illustré à la Figure 6. La soupape de sûreté doit pouvoir laisser
passer tout le débit de la pompe à une pression de 100 lb/po
2
.
Vérifier la précharge d’air dans le réservoir avec un manomètre
pour pneu. La précharge se mesure
lorsque le réservoir n’est
pas sous pression d’eau
. Couper le courant électrique par-
venant à la pompe et vider le réservoir avant de vérifier la
précharge. Cette pompe neuve est équipée d’un manocontac-
teur de 30-50 lb/po
2
; la pression de précharge du réservoir
devra donc être réglée à 28 lb/po
2
, ce qui représente 2 lb/po
2
de moins que le réglage de la pression d’enclenchement du
manocontacteur de la pompe.
Aucun contrôleur d’air n’est requis dans le cas d’un réservoir
préchargé; l’orifice de 1/8 de pouce NPT prévu pour le con-
trôleur d’air et pratiqué dans le corps de la pompe devra être
bouché.
BRANCHEMENT SUR UN RÉSERVOIR STAN-
DARD (Figure 7)
Si le système est branché sur un réservoir standard, le brancher
sur la pompe comme il est illustré à la Figure 7. La soupape de
sûreté utilisée avec un réservoir standard doit pouvoir laisser
passer tout le débit de la pompe à une pression de 75 lb/po
2
.
Brancher le tube du contrôleur d’air sur l’orifice de 1/8 de
pouce NPT pratiqué dans le corps de la pompe. Amener le
tube de l’orifice du contrôleur d’air de la pompe jusqu’au con-
trôleur d’air monté sur le réservoir. Pour plus de détails, se
reporter aux instructions fournies avec le réservoir et le con-
trôleur d’air.
Étanchéité des raccords des tuyaux
N'utiliser que du ruban téflon ou de la pâte d'é-
tanchéité pour raccords filetés à base de téflon pour
procéder à tous les raccords filetés sur la pompe. Ne
pas utiliser de pâte pour raccords filetés sur les pom-
pes en plastique : cette pâte peut réagir avec les élé-
ments en plastiques de la pompe. S'assurer que tous les
raccords du tuyau d'aspiration sont bien étanches, aussi
bien à l'air qu'à l'eau.
Si le tuyau d'aspiration aspire de
l'air, la pompe ne pompera pas l'eau du puits.
