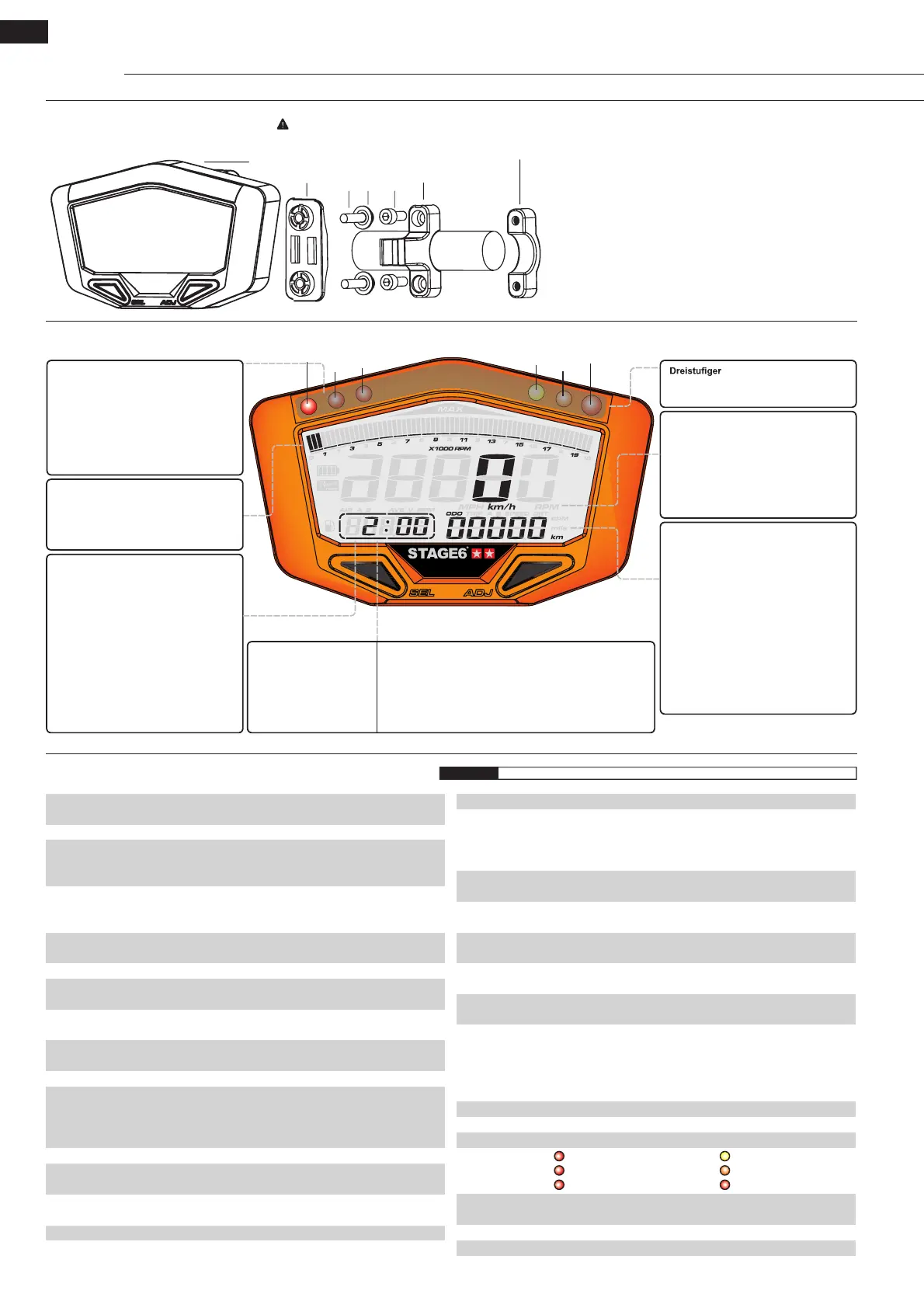

MONTAGE- UND BEDIENUNGSANLEITUNG
DIGITAL-TACHOMETER MK2, UNIVERSAL
DE
4
2
6
5
1
2
34
1 Schraube M5 x 12L (2 x)
2 Instrumenthalterung für Lenker
Halterung am Lenker befestigen (7/8 Zoll)
3 Schraube M5 x 15L (2 x)
4 Unterlegscheibe M5 (2 x)
5 Instrumentaufnahmeplatte
6 Instrument
Instrument mit Schrauben und Scheiben an der
Aufnahmeplatte befestigen.
Dann die Aufnahmeplatte samt Instrument an der
Lenkerhalterung befestigen.
HINWEIS
Bitte den gewünschten Winkel vor dem
Anziehen der Schrauben einstellen.
2.2 Anbauanleitung
3.1 Die Anzeige
T
-
A
T
-
B
S
P
E
E
D
DIGITAL
Temperaturwarnung A
• Einstellbereich: 60–250 °C (140–482 °F)
• Einstelleinheit: 1 °C (°F)
Temperaturwarnung B
• Einstellbereich: 200–1000 °C (392–1832 °F)
• Einstelleinheit: 1 °C (°F)
Geschwindigkeitswarnlampe
• Einstellbereich: 30–360 km/h (19–225 MPH)
• Einstelleinheit
: 1 km/h (MPH)
Drehzahlmesser (Balkenanzeige mit
60 Segmenten)
• Anzeigebereich: wahlweise bis 10.000,
15.000 oder 20.000 U/min
• Anzeigeeinheit: je nach gewähltem Bereich
166, 250 or 333 U/min.
Spannungsmesser (externe Strom-
versorgung)
• Anzeigebereich: 8,0–18,0 V
•Anzeigeeinheit: 0, 1
•Wenn das Instrument an die externe
Stromversorgung angeschlossen ist, wird
der Spannungswert direkt angezeigt.
Andernfalls wird „0,0V“ angezeigt.
•
Schaltblitz
• Einstellbereich: 5.000–20.000 U/min
• Einstelleinheit: 100 U/min
Tachometer
• Anzeigebereich: 0–360 km/h (0–225 MPH)
• Anzeigeeinheit: 1 km/h (1 MPH)
Drehzahlmesser (Ziffernanzeige)
• Anzeigebereich: 0–20.000 U/min
•Anzeigeeinheit: 10 U/min
Gesamtkilometerzähler
• Anzeigebereich: 0–99.999 km (Meilen)
Automatischer Reset nach 99.999 km
(Meilen)
•Anzeigeeinheit: 1 km (Meilen)
Streckenzähler A/B
• Anzeigebereich: 0–999,9 km (Meilen)
Automatischer Reset nach 999,9 km
(Meilen)
•Anzeigeeinheit: 0,1 km (Meilen)
Betriebsstundenzähler
• Anzeigebereich: 0,0–9999,9 h
•Anzeigeeinheit: 0,1 h (6 Minuten)
A
A
Speed
RPM
B
B
Uhr
•Zeitmodus: 24 h
•Wenn das Instrument
ausgeschaltet ist, werden die
Sekunden angezeigt.
Kraftstoffanzeige
• Anzeigebereich: 0%–100%
•Anzeigeeinheit: 5%
•Kraftstoffpegel unter 20% wird als „5%“ angezeigt.
•Kraftstoffpegel über 20% wird als „10%“ angezeigt.
3.2 Funktionen und Einstellungen
Design und technische Daten können ohne Ankündigung geändert werden.
HINWEIS
Temperaturwarnung A
Anzeigebereich: 60–250 °C (140–482 °F)
The RPM input pulse
Anzeigebereich: LO-ACT, HI-ACT
Temperaturwarnung B
Anzeigebereich: 200–1000 °C (392–1832 °F)
Anzeigeeinheit: 1 °C (°F)
Anzeigeeinheit: 1 °C (°F)
Max.-Temperaturspeicher A
Anzeigebereich: 0,0–250,0 °C (32,0–482,0 °F)
Max.-Temperaturspeicher B
Anzeigebereich: 100–1200 °C (250–2100 °F)
Kraftstoffanzeige
Anzeigebereich: 0–100 %
Einstellungen: 100 , 510 , keine Anzeige
Kraftstoffwarnlampe
Einstellbereich: 10–50 %
Einstelleinheit: 10 %
Einstellbereich: 30–360 km/h (20–225 MPH)
Einstelleinheit: 5 km/h (MPH)
Zielentfernungs-Timer
Einstellbereich: 1/32–30/32 Meilen (50–1.500 m)
Einstelleinheit: 1/32 Meilen (50 m)
Standard
JIS D 0203 S2
Maße des Instruments
100 x 60 x 20 mm
Gewicht des Instruments
ca. 200 g
Warnlampen
Spannungsmesser
Betriebsspannung
DC 12 V
Betriebstemperatur
-10 bis +60 °C
Aufgezeichnet werden:
1. Geschwindigkeit: 0–360 km/h (0–225 MPH)
2. Entfernung: 0–999 m (0–3.280 Fuß)
3. Drehzahl: 0–20.000 U/min
4. Zeit: 0–9: 59,99 min
Geschwindigkeit (rot)
Temperaturalarm A (rot)
Temperaturalarm B (rot)
Schaltblitz A (gelb)
Schaltblitz B (orange)
Schaltblitz (rot)
Anzeigebereich: DC 8,0–18,0 V
Anzeigeeinheit: DC 0,1 V
Tachometer
Anzeigebereich: 0–360 km/h (0–225 MPH)
Anzeigeeinheit: 1 km/h oder 1 MPH
Aktualisierungsintervall
< 0,5 Sekunden
Gesamtkilometerzähler
Anzeigebereich: 0–99.999 km (Meilen), dann
automatischer Reset
Anzeigeeinheit: 1 km (Meilen)
Anzeigebereich: 0–999,9 km (Meilen), dann
Streckenzähler A/B
automatischer Reset
Anzeigeeinheit: 0,1 km (Meilen)
Einstellbereich: 30–360 km/h (19–225 MPH)
Einstelleinheit: 1 km/h (MPH)
Max.-Geschw.speicher
Anzeigebereich: 0–360 km/h (0–225 MPH)
Reifenumfang
Einstellbereich: 300–2.500 mm
Einstelleinheit: 1 mm; Sensorpunkte: max. 20
Anzeigebereich: 0-20.000 U/min
Anzeigeeinheit: 10 U/min
Anzeigebereich: wahlweise 10.000, 15.000 oder
20.000 U/min
Thermometer
Anzeigeeinheit: °C or °F
Thermometer A
Anzeigebereich: 0,0–250,0 °C (32,0–482,0 °F)
Anzeigeeinheit: 0,1 °C (°F)
Thermometer B
Anzeigebereich: 100–1200 °C (250 ~ 2100 °F)
Anzeigeeinheit: 1 °C (°F)
Betriebsstundenzähler
Anzeigebereich: 0,0–9999,9 h; Einheit: 0,1 h (6 min)
Schaltblitz
Vor-Schaltblitz A/B
Max.-Drehzahlspeicher
Anzeigebereich: 0–20.000 U/min
Drehzahlimpuls
Einstellwerte: 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6
Anzeigebereich: 5.000–20.000 U/min
Anzeigeeinheit: 100 U/min
Anzeigebereich: 500–5.000 U/min vor Schaltblitz
Anzeigeeinheit: 100 U/min
Geschwindigkeitswarn-
lampe
Drehzahlmesser (Ziffern-
anzeige)
Drehzahlmesser (Balken-
anzeige)
Zielgeschwindigkeits-
Timer
Höchstgeschwindigkeits-
Timer
Thermometer A
•Anzeigebereich: 0,0–250,0 °C (32,0–482,0 °F)
•Anzeigeeinheit: 0,1 °C (°F)
Thermometer B
•Anzeigebereich: 100–1200 °C (250 ~ 2100 °F)
•Anzeigeeinheit: 1 °C (°F)
