Montage und Installation
22
167225 / 8264605300
2015-02-03·BA00·III·de·04
Steuerung und Verteilung in
druckfester Kapselung
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Netz anschließen
• Gehäuse öffnen (siehe Kapitel "Montage / Demontage, Gebrauchslage“).
• Anschlussleitungen entsprechend der Kabel- und Leitungseinführung in den An-
schlussraum führen.
• Anschlussleitungen im Anschlussraum so verlegen, dass die zulässigen minimalen
Biegeradien nicht unterschritten werden.
• Leiter laut beigefügter Unterlagen anschließen (z. B. Verdrahtungspläne).
• Schutzleiter anschließen.
• Gegebenenfalls lose Metallteilchen, Verschmutzungen und Feuchtigkeitsspuren aus
dem Gehäuse entfernen.
• Gehäuse nach Abschluss der Arbeiten sorgfältig schließen.
Schutzleiter anschließen
Angaben bezüglich Potentialausgleich (PA), Potentialerde (PE) und
eigensicheren Stromkreisen der Dokumentation der eingebauten Geräte
entnehmen.
06817E00

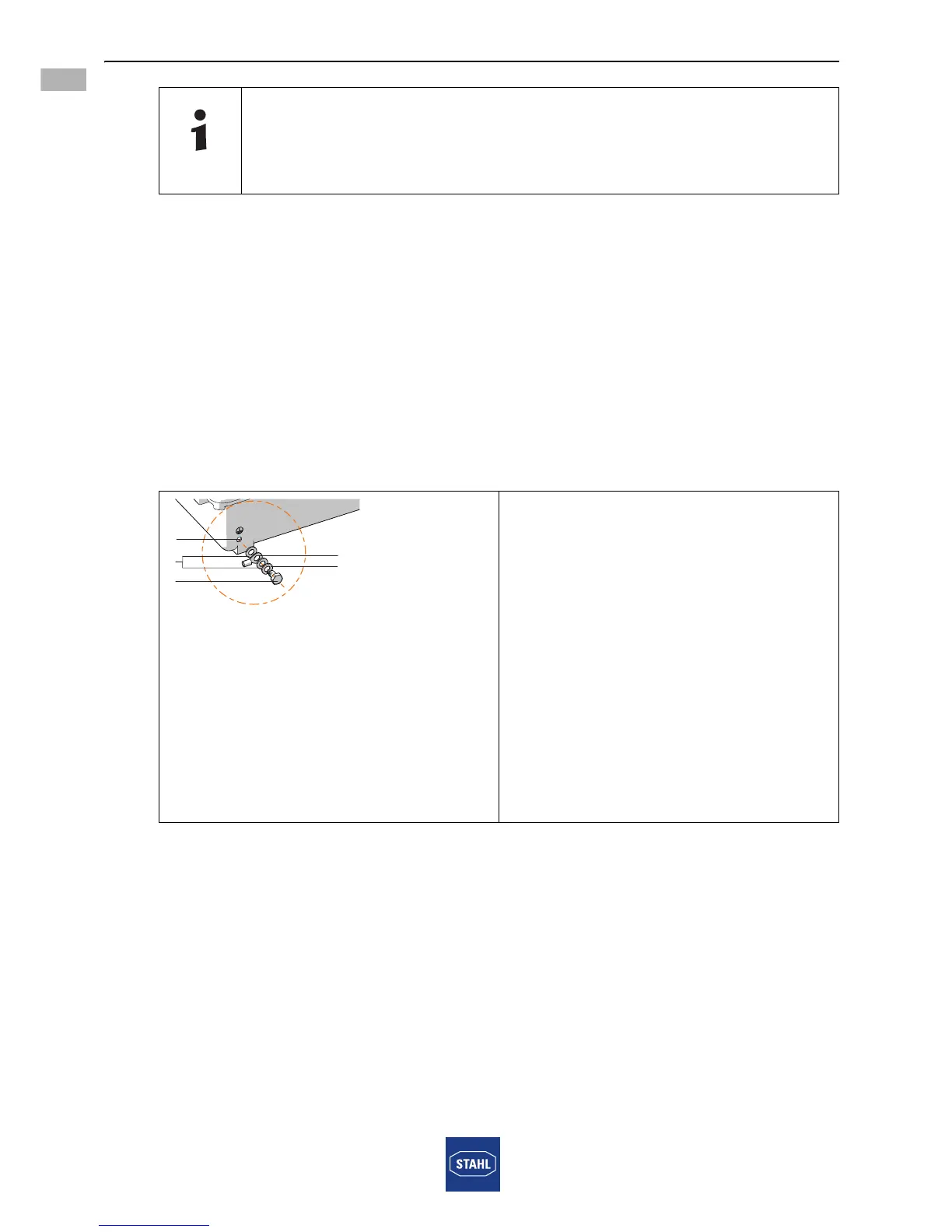

Schutzleiter unter Verwendung der
äußeren Erdungsanschlussklemme am
Gehäuse (1) anschließen:
• Kabelschuh (3) einsetzen. Dabei vor
und nach dem Kabelschuh eine
Unterlagscheibe (2) einfügen.
• Schraube (5) mit Schraubensicherung
(4) gegen Lockern sichern.
• Alle blanken, nicht spannungs-
führenden Metallteile unabhängig von
der Betriebsspannung ins
Schutzleitersystem einbeziehen.
• Äußeren Schutzleiteranschluss für
Kabelschuh vorsehen.
• Kabel nahe am Gehäuse fest
verlegen.
