16
CONSERVER CES DIRECTIVES
FONCTIONNEMENT
AVERTISSEMENT :
avant de réaliser une des opérations suivantes, sʼassurer de
la mise hors tension et du débranchement de lʼoutil et de lʼimmobilisation de la lame de
scie. Les lames de scie utilisées peuvent être chaudes.
INSTALLATION DE LA LAME (FIGURE B)
- Pousser le levier de blocage de la lame de la scie (3)
vers le haut.
- Les dents étant vers lʼavant, insérer
lʼemmanchement de la lame dans le porte-lame, aussi
loin que possible.
- Relâcher le levier.
- Sʼassurer que la lame est fixe avant dʼeffectuer une
coupe.
RÉGLAGE DE LA SEMELLE POUR DES COUPES BISEAUTÉES (FIGURE C)
AVERTISSEMENT : Ne jamais utiliser lʼoutil sans la semelle ou avec une semelle
lâche. La plaque de la semelle sʼincline à gauche ou à droite pour une coupe en biseau
jusquʼà 45°.
Réglage de l’angle de biseau :
- Éloigner le levier de biseau de la semelle (7) de la
scie pour débloquer la semelle de la scie (6) comme
lʼindique la figure C.
- Faire glisser la semelle vers lʼavant pour la dégager
de la butée fixe de 0°.
- Il est possible dʼincliner la semelle vers la gauche ou
la droite. Des crans sont positionnés à 15°, 30° et 45°.
- Régler la semelle à lʼangle de biseau voulu. Utiliser
un rapporteur dʼangle pour vérifier la précision de
lʼangle.
- Relever le levier de biseau de la semelle de la scie
pour bloquer la semelle de la scie en position.

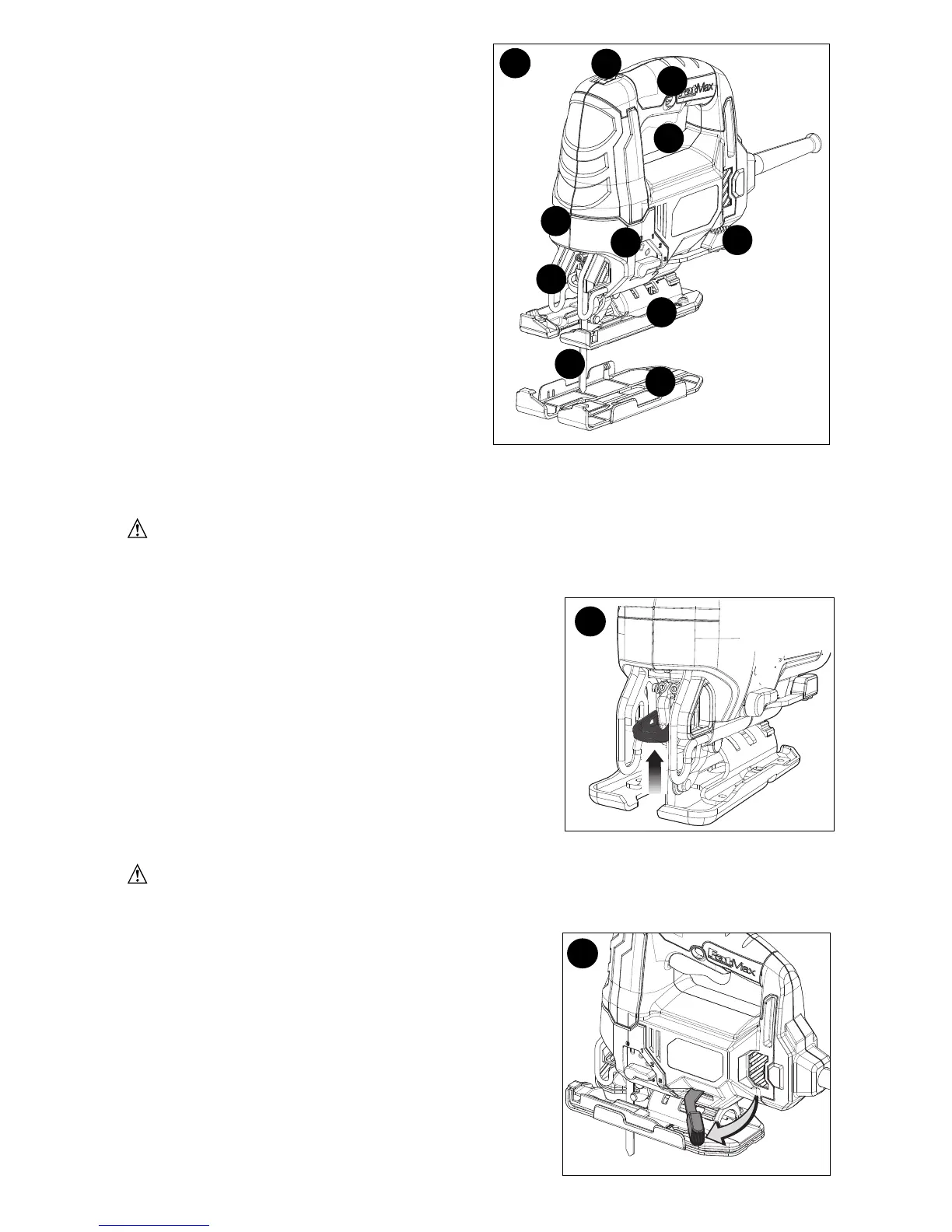

DESCRIPTION FONCTIONNELLE
1. Détente
2. Bouton de verrouillage
3. Levier de blocage de la lame de la scie
4. Lame de scie
5. Manchon de semelle
6. Semelle
7. Levier de biseau de la semelle
8. Commande du régulateur de vitesse
9. Levier de coupe
10.Lampe à DEL
B
C
1
2
3
4
5
6
8
7
9
A
10
