26
ADVERTENCIA:Utilice protección para los oídos durante el uso. Bajo ciertas
condiciones y duración de uso, el ruido de este producto puede contribuir a una pérdida
del uso del oído.
• Cuando use un alargador, asegúrese de usar uno de un calibre suficiente como para
cargar con la corriente que requerirá su producto. Un alargador de menor calibre
causará una caída en el voltaje de la línea lo que resultará en pérdida de potencia y
sobrecalentamiento. El siguiente cuadro muestra el tamaño correcto a utilizar,
dependiendo del largo del cable y el amperaje nominal. En caso de duda, utilice el
de mayor calibre. Mientras menor el número del calibre, mayor la capacidad del cable.
SÍMBOLOS
• La etiqueta de su herramienta puede incluir los siguientes símbolos. Los símbolos y
sus definiciones son los siguientes:
V ..............voltios A ............amperios
Hz ............hertz W ............vatios
min............minutos ..........corriente alterna
..........corriente continua
n
o............no velocidad sin carga
............Construcción Clase I
(con conexión a tierra)
............
Construcción de clase II
........
terminal a tierra
..........símbolo de alerta de ../minorpm ..revoluciones o reciprocidad por minuto
seguridad
sfpm
..........pies de superficie por minuto

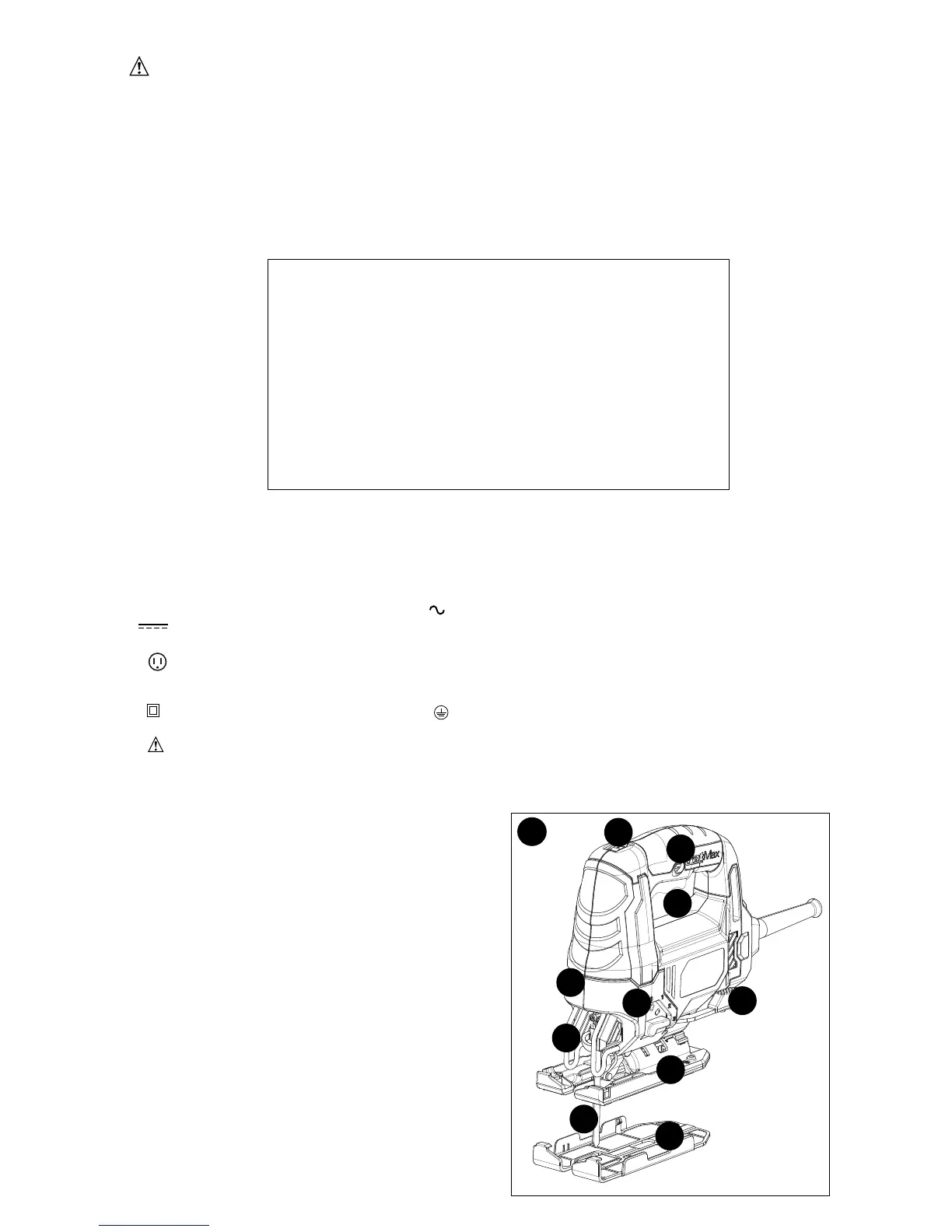

DESCRIPCIÓN DE LAS FUNCIONES
1. Interruptor disparador
2. Botón de bloqueo
3. Palanca de bloqueo de la hoja de sierra
4. Hoja de sierra
5. Manga de la zapata
6. Zapata
7. Palanca para biselado de la zapata
8. Selector de control de velocidad
9. Palanca de acción de corte
10.Luz LED
Calibre mínimo para cables de extensión
Volts Longitud total del cable en pies
120V 0-25 26-50 51-100 101-150
(0-7,6m) (7,6-15,2m) (15,2-30,4m) (30,4-45,7m)
240V 0-50 51-100 101-200 201-300
(0-15,2m) (15,2-30,4m) (30,4-60,9m) (60,9-91,4m)
Amperaje
Más de No más de American Wire Gage
0-6 18 16 16 14
6-10 18 16 14 12
10 - 12 16 16 14 12
12 - 16 14 12 No se recomienda
1
2
3
4
5
6
8
7
9
A
10
